玻璃管转子流量计工作原理
多钦仪表（上海）有限公司选型推荐
一、核心原理：受力平衡原理

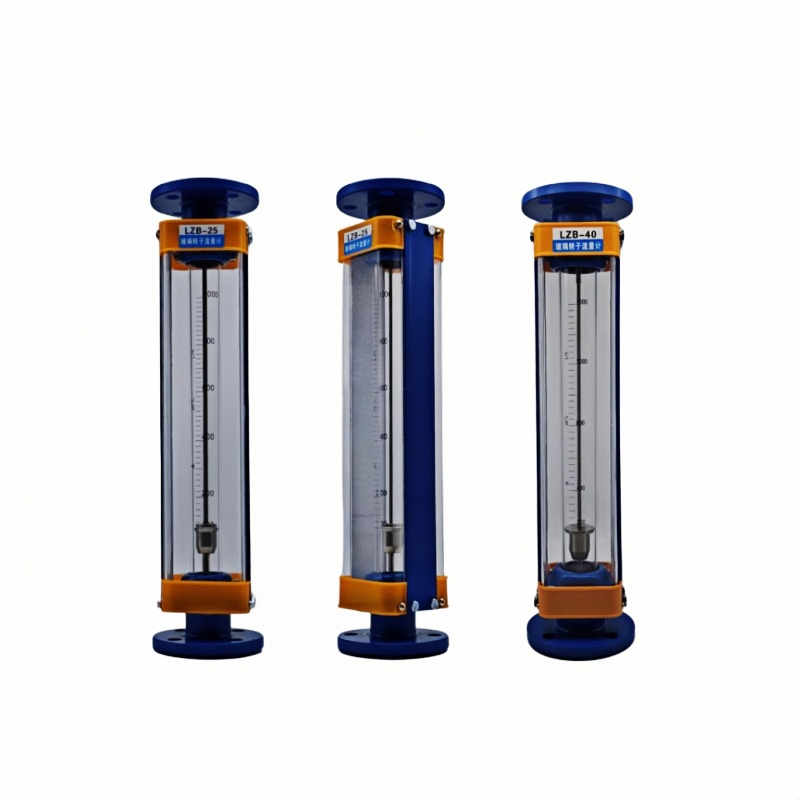

流量计主体是上宽下窄的锥形透明玻璃管，管内放置可自由升降的浮子（转子）。 流体从玻璃管底部流入、向上流动，浮子同时受三个力：
- 向上的流体动压力（升力）：水流冲击浮子底部产生；
- 向上的浮力：液体介质对浮子的浮力；
- 向下的自身重力：浮子自重。
当三个力达到平衡时，浮子稳定悬浮在某一高度。 流体流量越大，向上推力越大，浮子被抬升越高；流量越小，浮子下落，高度越低。玻璃管外壁刻度对应浮子平衡位置，直接读取瞬时流量。
二、流量与流通面积的关系
锥形玻璃管越往上内径越大：
- 浮子抬高 → 浮子与管壁之间的环形流通间隙变大；
- 浮子下落 → 环形流通间隙变小。
相同流量下，间隙越大，流体流速越低；间隙越小，流速越高。设备依靠间隙自动变化，维持浮子受力平衡，实现流量对应高度线性显示。
三、完整工作流程
- 介质自下而上进入锥形玻璃管，冲击浮子底部；
- 流体穿过浮子与管壁的环形缝隙向上流出；
- 流量增大→流体冲击力提升→浮子向上移动，流通间隙同步扩大，流速回落，直至受力平衡；
- 流量减小→冲击力下降→浮子下落，流通间隙缩小，流速回升，重新达到受力平衡；
- 读取浮子*大截面对齐的管壁刻度，即为当前瞬时流量。
四、关键补充说明
- 标定基准：出厂按清水 / 标准空气标定，更换介质（油、酸碱气体）后密度、粘度改变，读数会产生偏差，需换算修正；
- 安装硬性要求：必须垂直下进上出，倾斜会破坏受力平衡，造成读数不准、浮子卡滞；
- 带针阀款式：顶部调节阀可改变管路整体流量，用来现场调节工况流量大小。
