插入式蒸汽流量计的工作原理是什么？
2026-07-21 13:31:29 来源：多钦仪表（上海）有限公司

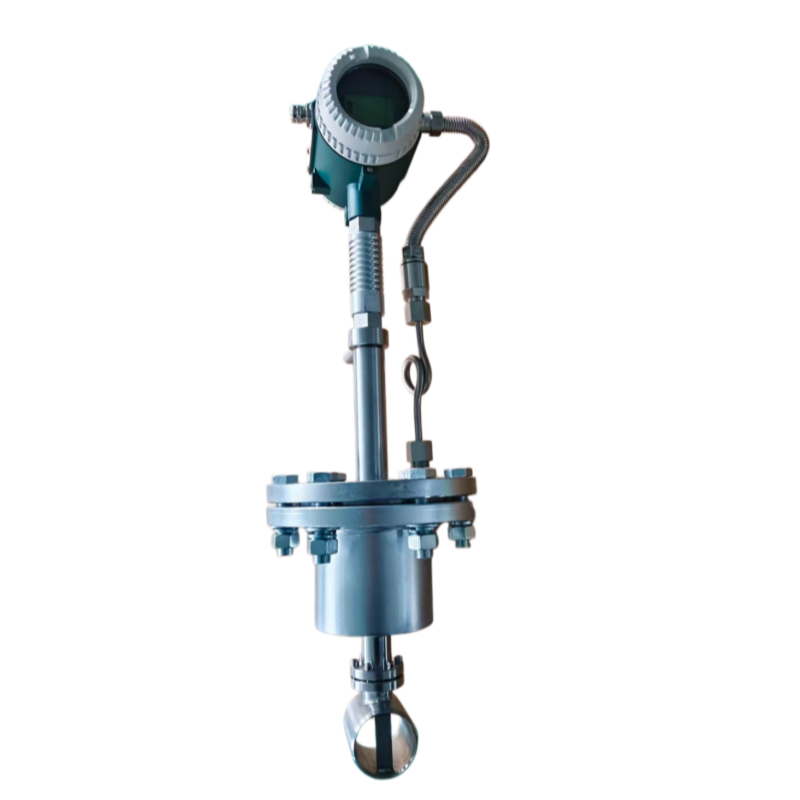

插入式蒸汽涡街流量计工作原理 多钦仪表（上海）有限公司技术支持
1、基础测量原理（卡门涡街）
探杆前端固定三角形旋涡发生体，蒸汽横向冲刷发生体，在发生体后方两侧交替产生规则旋涡（卡门涡街）。 旋涡释放频率和蒸汽流速呈正比关系，内置压电传感器捕捉旋涡产生的压力脉冲信号，电路换算出管道测点处的实际流速。
2、截面流量换算
探头只采集管道中心点流速，仪表内置管道截面算法，结合 DN250 等管道内径参数，由中心点流速换算出管道整体平均流速，算出工况体积流量。
3、一体式温压补偿（蒸汽计量核心）
探头集成 PT100 测温、压力检测元件，实时采集蒸汽温度、压力。 蒸汽密度随温压变化波动大，仪表根据实测温压值自动调取蒸汽密度参数，把工况体积流量换算为质量流量（t/h），直接输出蒸汽质量累计值，无需外接补偿积算仪。
4、信号处理与输出
原始振动信号经过主板数字滤波，消除管道振动、水锤带来的干扰；处理后的流量数据本地液晶显示，同时向外输出 4–20mA、RS485 信号上传中控系统。
5、插拔式结构辅助原理
配套球阀焊接底座，正常测量时探杆伸入管道中心；检修、清理探头结垢时，可关闭球阀，将探杆抽出维护，全程不用关停蒸汽管路。
简单概括
蒸汽冲击探头发生体生成旋涡→传感器采集频率算出流速→结合管径得到体积流量→自带温压实时换算蒸汽质量流量，同时实现数据显示与远传。
