蒸汽作为工业生产核心二次能源，广泛应用于电厂热力、化工反应、印染定型、食品杀菌、建材窑炉、制药蒸馏等工序。蒸汽用量精准计量直接决定车间能耗核算、班组成本分摊、蒸汽贸易结算、锅炉能效考核，但由于蒸汽分为饱和蒸汽、过热蒸汽两种形态，具备高温高压、密度随温压剧烈波动、管道易产生凝结水、现场震动大等特点，很多企业采购时仅凭口径报价，后期出现计量误差超 15%、数据漂移、仪表频繁故障等问题。本文从介质特性、仪表品类、行业场景三个维度，给出可直接落地的蒸汽流量计选型方案。
一、先分清两种蒸汽，选型基础不踩坑
- 饱和蒸汽 锅炉常规产出蒸汽，温度与压力一一对应，管道内容易析出冷凝水滴，属于气液两相介质。计量难点在于水滴冲击探头造成计量虚高，适合中小管径、负荷波动较大的车间支管计量，优先要求仪表抗液滴冲击、量程比宽。
- 过热蒸汽 经过过热器二次升温，温度高于同压力下饱和温度，介质干燥均匀，温度可达 300℃以上、压力*高 4.0MPa，多用于电厂主蒸汽管道、大型化工高压工艺管线。必须同步采集温度、压力做双重补偿，对仪表耐高温耐压等级要求严苛。
二、四大主流蒸汽流量计原理、优缺点及适用工况

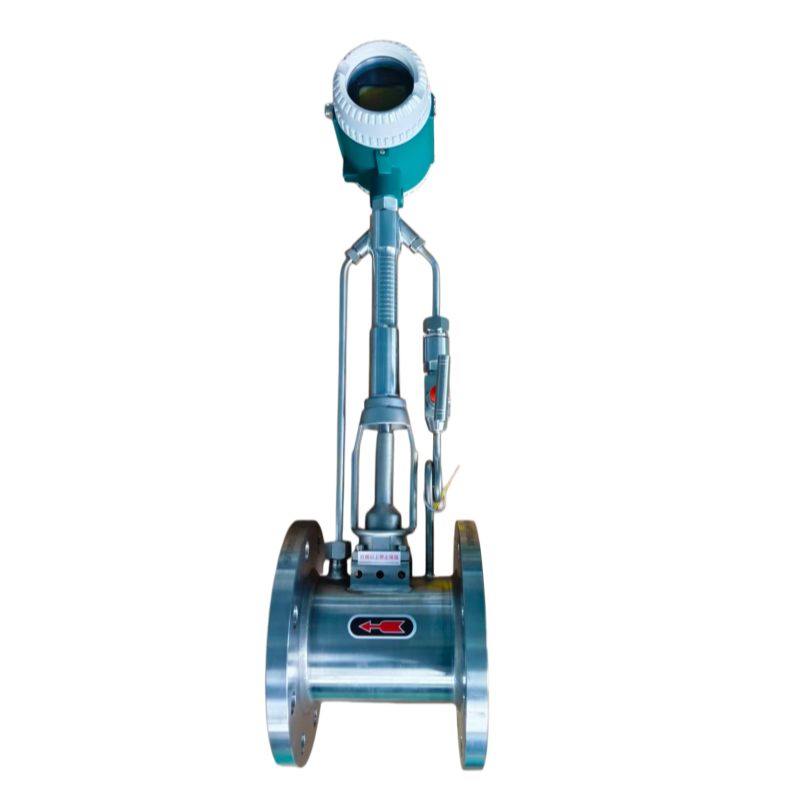

1. 一体化温压补偿涡街流量计（工业 90% 场景首选）
测量原理：基于卡门涡街效应，流体流经三角柱旋涡发生体交替产生旋涡，旋涡脱落频率与流速线性对应，通过频率换算体积流量，内置 PT100 温度、压力传感器实时补偿密度，输出质量流量。
优势：无可动机械部件，长期运行磨损小、故障率低；压力损失极小，不增加锅炉输送能耗；量程比 10:1，适配锅炉启停负荷大幅波动；精度可达 1.0 级，一体式结构安装简单，支持 4-20mA、RS485 Modbus 远传对接 PLC/DCS 系统。
局限：对管道强震动较为敏感，低流速存在测量下限，特大口径 DN300 以上造价偏高。
适用：DN15-DN300 饱和 / 过热蒸汽、印染定型机、食品蒸煮、化工换热站、厂区分支管网内部能耗计量。
2. 孔板差压式蒸汽流量计（高温高压大管道传统方案）
测量原理：流体流经节流孔板产生压差，差压平方根与流量成正比，搭配差压变送器、流量积算仪 + 温压补偿运算实现计量。
优势：技术成熟、耐高温高压性能极强，可适配 450℃以上过热蒸汽，标准化程度高，超大管径采购成本更低，适合蒸汽贸易结算法定计量。
局限：永久压力损失大，长期运行增加能源损耗；量程比仅 3:1，低负荷计量失效；前后直管段要求极高（前 20DN、后 7DN）；导压管需要伴热保温防冷凝堵塞，年度维护工作量大，孔板锐缘长期受蒸汽冲刷磨损后精度持续下降。
适用：电厂主蒸汽母管、高压过热蒸汽主管、流量稳定的大型热力管网。
3. 阿牛巴（均速管）插入式差压流量计
测量原理：插入式探头多点采集管道全压与静压，获取截面平均流速换算流量，配套温压补偿积算仪。
优势：带压开孔不停产安装，老旧管网改造无需断管动火；压力损失微乎其微；DN300 以上大管径造价远低于管段式涡街。
局限：精度中等（1.0%-1.5%），探头易被蒸汽杂质、铁锈磨损，需定期抽出吹扫清理。
适用：城市集中供热主干管、电厂循环蒸汽大总管改造项目。
4. 喷嘴流量计（严苛高温高压稳定工况）
耐冲刷性能优于孔板，高温高压下变形量小，长期计量稳定性更好，多用于电站锅炉过热蒸汽管道，属于定制化节流装置，一般中小企业较少选用。
三、分行业一键选型对照表
- 印染 / 纺织定型机饱和蒸汽支管 → 温压补偿一体式涡街流量计
- 食品加工厂蒸煮、灭菌蒸汽管道 → 304 不锈钢涡街流量计
- 火力发电厂过热蒸汽主管道 → 高温高压孔板流量计
- 热力公司供热 DN400 以上主管改造 → 插入式阿牛巴流量计
- 精细化工高压过热工艺蒸汽 → 分体式耐高温涡街流量计
四、选型必填核心参数
- 蒸汽类型：饱和蒸汽 / 过热蒸汽，工作压力、介质*高温度
- 管道公称口径、法兰标准（JB/T81 板式平焊法兰 / ANSI 美标）
- *大 / 常用 / *小流量（t/h），是否负荷波动大
- 计量用途：内部能耗核算 / 贸易结算（精度等级不同）
- 现场震动大小、是否允许停机安装、输出通讯要求
结语
蒸汽流量计不存在通用万能型号，中小口径、追求低维护与节能优先选温压补偿涡街流量计；
高温高压大管道、预算有限可选用孔板节流装置；老旧大管网改造优先插入式阿牛巴。
多钦仪表可根据饱和 / 过热蒸汽不同工况，定制耐高温探头、防爆结构、伴热附件全套蒸汽计量方案，对接工厂能源管理系统实现能耗自动统计。
