涡街流量计输出型，具有4-20mA输出信号，直接进入PLC系统，无显示。

常用型号：

LUGB-DG50F21Y

涡街流量计，DN50，测量介质为一般气体，表体材质为304不锈钢，介质温度低于250度，压力低于16公斤，DC24V供电，4-20mA输出，夹持式安装，配套碳钢安装法兰、螺栓螺母等紧固件，无显示。

保证精度测量气体流量范围：35-350 m3/h

        测量液体流量范围：3.5-45  m3/h


注：流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

可以根据自己需要选择对应的配置以及安装方式。

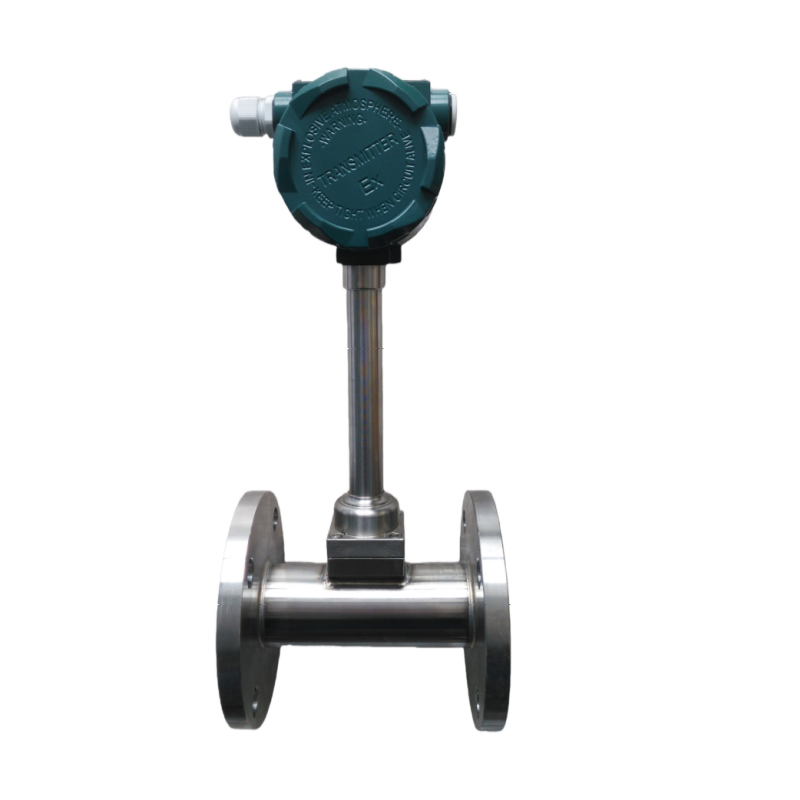

涡街流量计输出型 样品展示：

安装注意事项

1. 安装位置：保证流场稳定
   • 优先安装在水平直管段，避免泵出口、调节阀下游、弯头 / 三通附近等流场紊乱区域；若必须安装在这些位置，需延长直管段或加装整流器。
   • 满管流要求：测量液体时需保证管道满管，防止气液两相流；测量气体 / 蒸汽时需避免管道积液，可安装在管道高点或垂直管段（流体向下流动）。
   • 远离强振动源（如泵、压缩机）和强电磁干扰源（如变频器、高压电缆），无法避开时需加装减振器或电磁屏蔽罩。
2. 直管段长度：严格满足要求直管段的作用是消除流体扰动，不同上游干扰件对应的直管段长度要求如下（DN 为管道公称直径）：

   上游干扰件	上游直管段长度	下游直管段长度
   无干扰件（直管）	≥15×DN	≥5×DN
   单个 90° 弯头（同平面）	≥20×DN	≥5×DN
   球阀 / 闸阀（全开）	≥25×DN	≥5×DN
   渐缩 / 渐扩管	≥35×DN	≥5×DN
   注：若直管段长度不足，加装整流器可将上游直管段要求降低至 10×DN。

3. 安装方向与流向：严禁反向
   • 传感器壳体上有流向箭头标识，必须与流体流向一致，反向安装会导致无信号或测量误差。
   • 水平安装时，漩涡发生体应水平放置；垂直安装时，流体需自下而上流动（液体）或自上而下流动（气体 / 蒸汽）。
4. 布线与接线：防干扰、防渗漏
   • 信号线选用双绞屏蔽线，屏蔽层单端接地（仅接传感器外壳），避免信号干扰；信号线与动力电缆分开敷设，间距≥30cm。
   • 接线盒需拧紧密封盖，户外安装时在接线口缠绕防水胶带，防止雨水、灰尘渗入损坏电路。
5. 安装后调试：确保正常运行
   • 安装完成后进行气密性试验（气体 / 蒸汽工况），检查法兰、接头处是否泄漏；
   • 通电后观察信号是否稳定，试运行时核对流量读数与实际工况是否匹配，若出现信号波动大，需排查直管段、安装方向或干扰源问题。
   •
