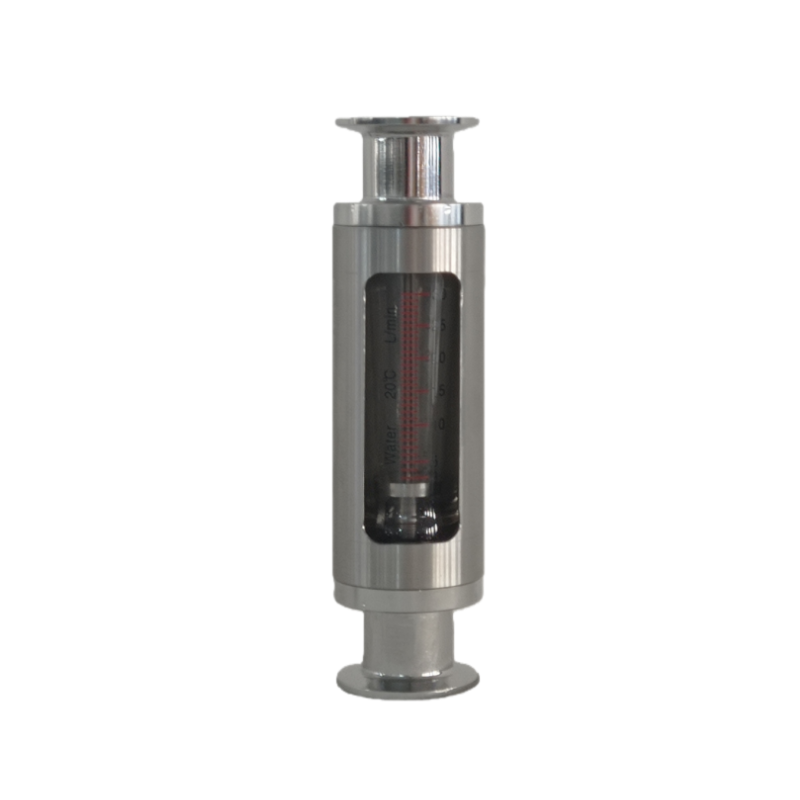

水用转子流量计

水用玻璃转子流量计（也叫玻璃管浮子流量计）是小管径、小流量洁净水测量的简易款，依靠水流推动浮子在玻璃锥管内升降，通过刻度直观读取流量，核心优势是结构简单、价格低、无需供电、安装即用，适配实验室、小型设备、民用简易小流量水监测，以下为精简实用的技术要点，覆盖全场景使用需求。

一、核心适配特性 & 适用场景



关键参数

• 适用管径：DN4~DN40（小管径专属，大管径无实用款）；
• 测量量程：水用常规0.005~10m³/h（小流量为主，量程比约 10:1）；
• 精度等级：1.0~2.5 级（常规工业级，仅做直观监测，无高精度要求）；
• 工作压力：常压 / 低压PN≤10（玻璃管耐压性差，严禁高压）；
• 工作水温：≤60℃（普通玻璃款，高温易炸裂，无耐高温款）。

核心适配 & 禁用场景

✅ 适用：洁净清水、低粘度软水，无杂质 / 无气泡 / 无结垢，如实验室补液 / 取样、小型设备冷却水旁路、民用饮水机 / 净水器、小型冷却塔溢流水监测；
❌ 禁用：河水 / 污水 / 含沙含杂水、高温水（＞60℃）、高压水（PN＞10）、气液两相流水、强腐蚀性水（普通玻璃不耐腐）。

典型场景：实验室化学实验小流量配水、小型泵组冷却水就地显示、民用自来水小管路简易计量、净水器出水流量监测。

二、核心选型要点（水用专属，避坑关键）



1. 先定核心参数，匹配实际工况

• 量程适配：实际水流量需落在流量计量程的 30%~80%（浮子居中，读数*准），避免小流量浮子不升、大流量浮子顶死；
• 管径匹配：流量计公称通径（DN）与管道 DN 完全一致，优先选螺纹连接（工业 / 民用通用），实验室可选卡套连接；
• 材质选择：仅需区分锥管材质和浮子材质，水用无需特殊配置，常规款即可：
  • 锥管：普通高硼硅玻璃（透光性好、耐温≤60℃，水用首选）；
  • 浮子：塑料 / 黄铜 / 不锈钢（洁净清水选塑料 / 黄铜，轻微涉水腐蚀选 304 不锈钢）。

2. 连接方式选型（按使用场景）

水用玻璃转子流量计主流 2 种连接方式，无法兰款（大管径法兰款非玻璃管核心款）：

• 螺纹连接（G/NPT/RC）：DN8~DN40 为主，工业设备、民用管路通用，密封简单，安装便捷；
• 卡套连接：DN4~DN15 为主，实验室专用，密封性好，无管道死角，适配精密补液管路。

3. 附加配置（按需选配）

• 防护罩：户外 / 振动环境选配金属网防护罩，防止玻璃管被碰撞炸裂；
• 调节阀：一体式带针型调节阀款，可直接调节水流量，无需额外加装阀门，适配需要流量调节的场景（如实验室配水）；
• 底座材质：铸铁（民用 / 普通工业）、304 不锈钢（实验室 / 轻微防腐）。

三、关键安装要求（玻璃款核心：防炸裂 / 防卡滞 / 保准确）

玻璃转子流量计对安装要求极高，安装不当易导致玻璃管炸裂、浮子卡滞，垂直安装是唯一标准方式，无水平安装款，具体要求如下：

1. 标准安装方式

• 必须垂直立式安装，介质自下而上流动（浮子靠水流推力上升，反向安装浮子卡死，无流量显示）；
• 流量计垂直度偏差≤5°，浮子需在锥管内自由升降，无卡碰，否则读数偏差很大。

2. 流场 & 管道要求

• 直管段：上游≥3×DN、下游≥1×DN 即可（小流量无严格要求），远离泵头、阀门、弯头，避免水流脉动 / 涡流导致浮子晃动；
• 管道预处理：安装前清洗管道，去除焊渣 / 毛刺 / 杂质，防止杂质进入锥管卡滞浮子；
• 防气泡：上游加装微型排气阀，排尽管道内气泡，气泡会推动浮子虚高，导致读数不准。

3. 安装操作 & 防护

• 连接时轻拧慢接，仅拧动连接螺母，固定流量计本体，防止玻璃管因扭力过大开裂；
• 螺纹连接用生料带密封（缠绕 2~3 圈），避免漏水，密封料不得进入管道；
• 户外 / 车间现场安装，必须加装金属网防护罩，防止人员碰撞、物体砸落损坏玻璃管；
• 安装位置远离振动源（如泵、风机），振动会导致浮子持续晃动，无法稳定读数。

4. 禁装要求

• 严禁安装在高压管路、高温水管路，严禁在流量计前后直接加装高压阀门（开关阀门易产生水锤，炸裂玻璃管）；
• 严禁安装在室外暴晒 / 淋雨，玻璃管长期暴晒易老化、淋雨易结露影响读数，室外安装需加防雨防晒箱。

四、日常使用 & 维护要点（低成本，易操作）



1. 读数方法

• 以浮子*大截面处与锥管刻度对齐的数值为准（水用按流量计刻度牌 “水” 标度读数，不可看气体标度）；
• 读数时视线与浮子*大截面水平对齐，俯视 / 仰视会产生视觉误差。

2. 日常维护（核心：防卡滞、保清洁）

• 定期清理：每月打开流量计两端接头，取出浮子，擦拭玻璃锥管内壁和浮子上的水垢 / 杂质，防止结垢卡滞浮子（洁净水可 3 个月清理一次）；
• 检查密封性：每周检查连接处有无漏水，漏水会导致实际流量偏小，及时重新密封；
• 检查浮子状态：通水时观察浮子是否自由升降，若卡滞、晃动严重，立即停机清理。

3. 常见故障 & 快速解决



故障现象	核心原因	解决方法
浮子不升、无流量显示	介质反向流动 / 管道堵塞 / 浮子卡滞	调换安装方向，清洗管道，取出浮子清理卡滞物
浮子晃动严重、读数不准	水流脉动 / 管道振动 / 有气泡	远离振动源，加装微型缓冲器，打开排气阀放气
玻璃管炸裂	高压 / 高温 / 水锤 / 碰撞	更换流量计，更换低压常温管路，加装防护罩
读数偏小 / 偏大	浮子结垢 / 刻度视线偏差 / 量程不匹配	清理浮子 / 锥管，水平视线读数，更换适配量程流量计
连接处漏水	生料带不足 / 螺纹滑丝 / 螺母未拧紧	重新缠绕生料带，更换螺纹接头，均匀拧紧螺母

五、水用专属使用禁忌（绝对遵守，防止损坏）

1. 严禁超压、超温使用，玻璃管无抗压、抗高温能力，超规直接炸裂；
2. 严禁快速开关流量计前后阀门，防止水锤冲击玻璃管，开关阀门需缓慢操作；
3. 严禁用硬物刮擦玻璃锥管刻度，避免刻度模糊，影响读数；
4. 严禁将玻璃转子流量计用于含杂、含沙、结垢水，浮子易卡滞，锥管易结垢无法读数；
5. 拆卸 / 安装时严禁用力掰扯玻璃管，轻拿轻放，防止磕碰破损。

六、与其他小流量水流量计核心对比（准确选款）



对比项	玻璃转子流量计	微型涡轮流量计	外夹式超声波微小流量计
精度等级	1.0~2.5 级（低）	0.2~0.5 级（高）	1.0~1.5 级（中）
供电 / 信号	无供电、无信号、直观读数	需供电、带 4-20mA/RS485	需供电、带远程信号
安装方式	仅垂直安装	水平 / 垂直均可	外夹式，无需断管
维护难度	低（仅清理浮子）	中（需清洗过滤器）	低（无接触介质）
价格	极低	中	中高
核心优势	简易、无供电、安装即用	高精度、支持远程控制	免维护、适配老旧管路

选型口诀：小流量洁净水 + 仅就地显示 + 低成本 / 无供电→玻璃转子流量计；小流量洁净水 + 高精度 + 远程信号→微型涡轮流量计；小流量水 + 老旧管路改造 + 免维护→外夹式超声波微小流量计。

七、常用规格参考（水用工业 / 民用通用）



公称通径 DN	常用连接螺纹	水用典型量程（m³/h）	适配场景
4	G1/4	0.005~0.05	实验室微流量
8	G3/8	0.02~0.2	小型纯水设备
15	G1/2	0.1~1.0	民用 / 小型工业
20	G3/8	0.2~2.0	小型设备冷却水
25	G1	0.5~5.0	小型冷却塔旁路
40	G1 1/2	2.0~10.0	工业小管径管路
