测空调水流量计选型及安装规范

一、 测空调水流量计核心选型要点

1. 材质选型（适配空调水工况）

2. 功能配置（匹配空调水系统特性）

1. 量程与口径匹配
   • 空调水系统流量波动大（如楼宇空调负荷随季节、时段变化），需选量程比 1:20~1:100的电磁流量计，确保低负荷时仍能精准计量；
   • 口径优先与空调水管路同径选择（如 DN100、DN150、DN200），避免变径造成额外压力损失，增加水泵能耗。
2. 信号与通讯功能
   • 输出信号：标配4-20mA 模拟信号，用于接入楼宇自控系统（BMS）或 PLC；需远程监控时，选带RS485（Modbus-RTU）数字信号的型号；

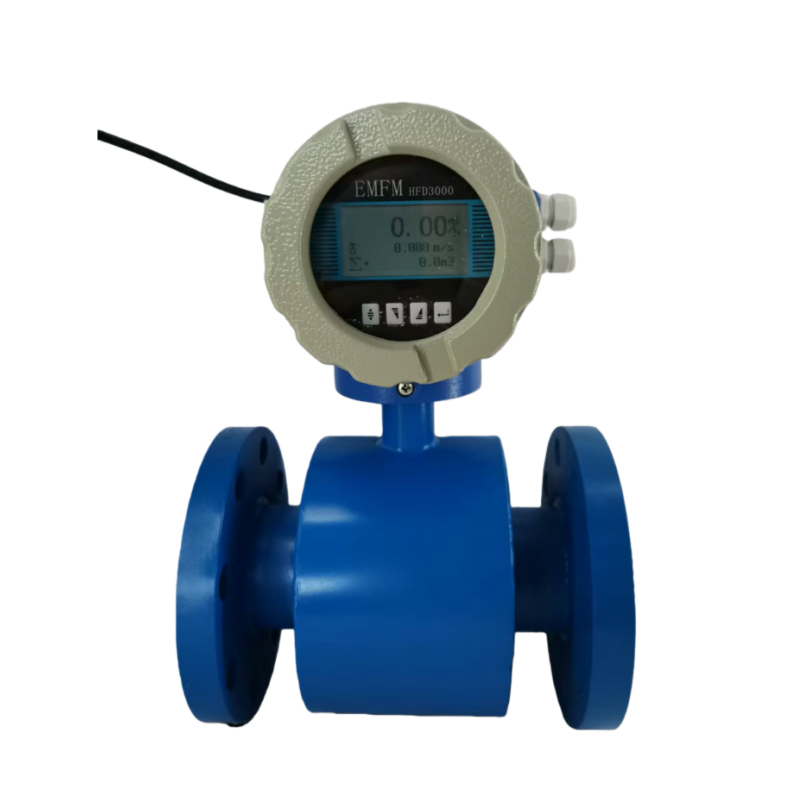

   • 显示功能：一体式表头需带瞬时流量 + 累积流量显示，方便现场巡检；分体式设计可将转换器安装在控制室，便于操作。
3. 防护等级与安装形式
   • 安装在机房内：防护等级≥IP65，防喷淋和粉尘；户外安装需选IP67，加装防雨罩；
   • 大口径（DN≥200）建议选法兰连接，小口径（DN≤100）可选法兰或螺纹连接；中央空调主管道优先选分体式，避免传感器电气部件受机房湿度影响。

3. 特殊工况适配

• 低温冷冻水（≤5℃）：需确认流量计耐低温性能，避免衬里因低温脆裂；
• 空调水含微量杂质（如管道铁锈）：无需选刮刀式电极，常规 316L 电极即可满足需求，定期清洗即可。

二、 空调水用电磁流量计的核心优势

1. 压力损失极低，节能降耗电磁流量计流道为直通式，与管道内径一致，流体通过时几乎无压力损失，相比孔板等节流式流量计，可降低空调水泵的运行能耗，长期使用节能效果显著。
2. 测量精度稳定，不受工况影响精度可达 ±0.5% R~±1.0% R，且测量值不受空调水的温度、粘度、密度变化影响（如冷冻水与冷却水的参数差异），适合空调系统的能耗计量与能效分析。
3. 无运动部件，维护成本低流道内无叶轮、齿轮等易损件，不会因空调水杂质造成卡滞或磨损；仅需定期检查电极是否结垢（空调水软化后结垢概率极低），大幅减少维护工作量。
4. 适配流量波动，量程范围宽能覆盖空调系统从低负荷（夜间、节假日）到高负荷（白天、夏季）的流量变化，无需频繁调整参数或更换仪表。

三、 空调水电磁流量计安装规范

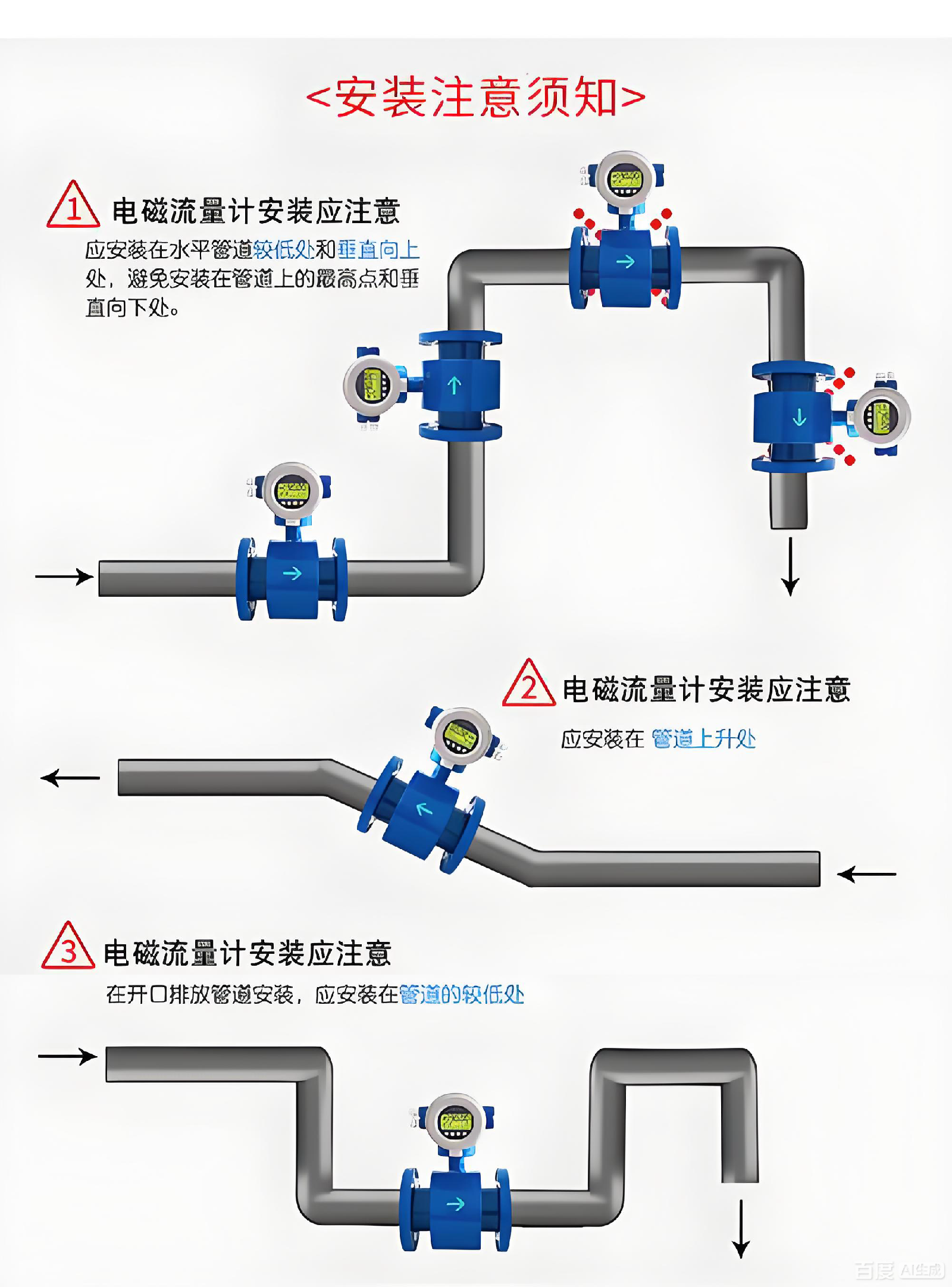

1. 安装位置选择

1. 优先水平安装，电极轴线保持水平，避免电极单侧粘附杂质；也可垂直安装，确保流体自下而上流动，防止管道空管；
2. 安装在空调水泵的出口侧，且距离泵出口≥10 倍管径，避开泵的脉动影响；严禁安装在泵的吸入侧，防止空管；
3. 远离强电磁干扰源（如变频器、配电柜），间距≥1m；无法避开时，信号线缆需穿金属管屏蔽。

2. 直管段要求

• 上游直管段≥5 倍管径，下游直管段≥3 倍管径；
• 若上游紧邻弯头、三通、阀门等扰流件，需延长上游直管段至10 倍管径，或加装整流器。
•

3. 接地与接线要求

1. 传感器本体需单独可靠接地，接地电阻≤10Ω；若管道为非金属材质，需加装接地环，确保流体与电极形成导电回路；
2. 信号线缆选用屏蔽双绞线，屏蔽层单端接地（控制室端）；线缆敷设时与动力电缆分开，间距≥0.5m，避免干扰。

4. 安装后调试与维护

1. 充水调试：安装后先充满空调水，排尽管道内的空气，避免空管计量；观察瞬时流量显示是否稳定，无波动则为正常；
2. 定期维护：每季度巡检一次，检查法兰连接处有无渗漏、表头显示是否正常；每年清理一次电极表面的轻微水垢，用软布擦拭，严禁用尖锐工具刮擦衬里；
3. 冬季防冻：户外安装的流量计需加装保温层和伴热带，防止冷冻水结冰胀裂传感器。
