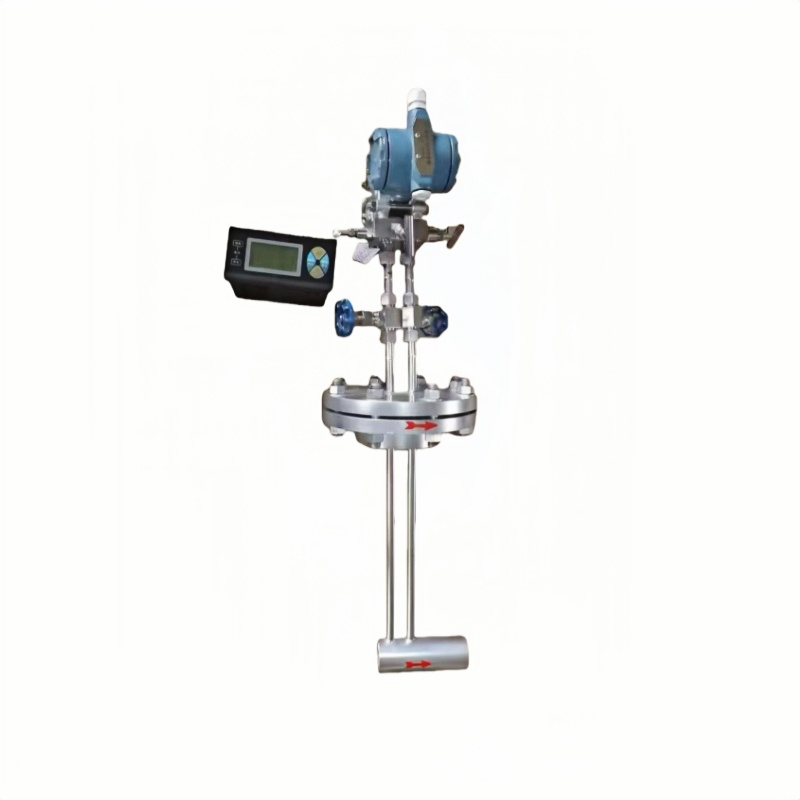

电厂蒸汽用差压式流量计

一、 核心适配原理与结构

二、 主流节流件类型及电厂蒸汽适配方案

1. 喷嘴（主蒸汽、过热蒸汽优先选择）

• 适配工况：过热蒸汽（温度≤600℃，压力≤30MPa）、主蒸汽管道（DN50~DN500）
• 核心配置
  • 材质：选用310S 不锈钢，抗高温氧化、抗蒸汽冲刷，过热蒸汽工况可喷涂碳化钨涂层强化耐磨性；
  • 取压方式：角接取压，取压口贴近节流件，差压信号稳定，受流场干扰小；
  • 配套附件：取压管路加装冷凝罐 + 硅酸铝保温层，平衡上下游冷凝水液位，防止高温蒸汽直接进入差压变送器；差压变送器选用分体式高温型，通过毛细管连接取压部件，表头安装在常温控制室。
• 优势：测量精度高（±1.0% R）、压损仅为孔板的 1/2、抗气蚀能力强，适配电厂机组变负荷运行；
• 局限：加工精度要求高，成本略高于孔板。

2. 文丘里管（大流量厂用蒸汽、低能耗需求）

• 适配工况：饱和蒸汽（温度≤350℃，压力≤10MPa）、大口径蒸汽管道（DN200~DN1000）
• 核心配置
  • 材质：304 不锈钢（常规工况）或 310S 不锈钢（高温工况）；
  • 取压方式：法兰取压，取压口位于收缩段与扩张段，适配大流量工况下的差压采集；
  • 补偿模块：内置饱和蒸汽密度查表算法，结合 PT1000 温度传感器和扩散硅压力传感器数据，自动换算标况质量流量。
• 优势：压损仅为孔板的 1/3~1/5，节能效果显著；内壁光滑不易积垢，可耐受蒸汽中少量冷凝水冲击；
• 局限：体积大，安装空间要求高，不适合狭小车间。

3. V 锥流量计或者平衡流量计或者孔板流量计（老旧电厂改造、流场复杂场景）

• 适配工况：厂用蒸汽支线、蒸汽回收管道、流场紊乱的蒸汽管路
• 核心配置
  • 材质：310S 不锈钢，锥形结构自带自清洁效应，可带走蒸汽中的冷凝水和少量杂质；
  • 取压方式：上下游取压，取压口不易堵塞，无需频繁吹扫；
  • 量程优势：量程比可达 1:15，覆盖电厂机组启停、低负荷到满负荷的全工况流量变化。
• 优势：上游直管段仅需 3~5DN，下游无需直管段；抗干扰能力强，测量稳定性优于传统差压件；
• 局限：高精度加工成本高，大口径管道（DN≥1000）价格高于文丘里管。

三、 电厂蒸汽应用核心选型要点

1. 按蒸汽参数选节流件
   • 高温高压主蒸汽（过热，压力≥10MPa）：选喷嘴，兼顾精度与耐冲刷性；
   • 大流量厂用饱和蒸汽：选文丘里管，优先低能耗；
   • 老旧管网、流场复杂工况：选V 锥流量计，降低安装改造难度；
   • 贸易结算场景：选喷嘴 + 高精度差压变送器（精度≥0.075% FS），需通过第三方实流校准。
2. 温压补偿是必备配置蒸汽密度受温度、压力影响很大，无补偿的差压式流量计测量误差可达 ±15% 以上，因此必须标配一体化温压补偿模块：
   • 温度传感器选用 PT1000（精度 ±0.1℃），压力传感器选用扩散硅型（精度 ±0.075% FS）；
   • 补偿算法需支持饱和 / 过热蒸汽双模型，可自动识别蒸汽类型并切换计算方式。
3. 材质与耐压选型原则
   • 节流件耐压等级需≥蒸汽工作压力的 1.5 倍，耐温等级需≥蒸汽温度 + 50℃，预留安全余量；
   • 沿海电厂或含氯离子的蒸汽环境，需将材质升级为哈氏合金 C-276，防止点蚀。

四、 安装与维护规范

1. 安装关键要求

• 安装方向：节流件必须与蒸汽流向一致，喷嘴的收缩端、V 锥的小口端需正对来流方向，严禁装反；
• 管道位置：优先安装在蒸汽管道水平段或上升段，严禁安装在*低点（防止冷凝水积聚冲击节流件）；
• 直管段补充：若上游紧邻弯头、阀门，需加装蜂窝式整流器，优化流场，提升测量精度；
• 连接方式：小口径（DN50~200）采用法兰连接，大口径（DN≥200）采用对焊连接，密封垫片选用金属缠绕垫片，耐温耐压，防止蒸汽泄漏。

2. 日常维护要点

• 定期吹扫：每 1~3 个月用干燥压缩空气吹扫取压管路，清除管路内的冷凝水和杂质，防止取压口堵塞；
• 保温检查：每月检查取压管路和节流件的保温层，若破损需及时修补，避免温差导致冷凝水液位失衡；
• 校准周期：贸易结算用流量计每年校准一次，厂用过程计量用每 2 年校准一次，校准内容包括差压变送器精度校准、节流件尺寸复核；
• 故障排查
  • 示值漂移大：检查保温层是否破损、温压传感器是否故障、节流件是否积垢；
  • 差压为零：排查取压管路是否堵塞、三阀组是否未开启、变送器供电是否正常；
  • 测量值偏高：检查节流件是否装反、蒸汽温度压力补偿参数是否错误。
