蒸汽用分体式涡街流量计是蒸汽（饱和 / 过热）计量的主流选型，核心优势是耐高温高压、无活动部件、温压补偿精准，适配工业锅炉、热电厂等蒸汽输送场景，以下是选型、安装及应用要点：

一、核心适配逻辑（蒸汽工况）

二、选型核心要点

1. 按蒸汽类型适配材质

• 饱和蒸汽（≤310℃，≤10MPa）：测量管 + 发生体选310S 不锈钢（耐温≥1100℃，抗高温氧化），密封用柔性石墨垫片；
• 过热蒸汽（≤450℃，≤10MPa）：升级310S 不锈钢 + 碳化钨涂层（抗高速蒸汽冲刷）；
• 超高压蒸汽（＞10MPa）：选哈氏合金 C-276测量管，强化耐压密封。

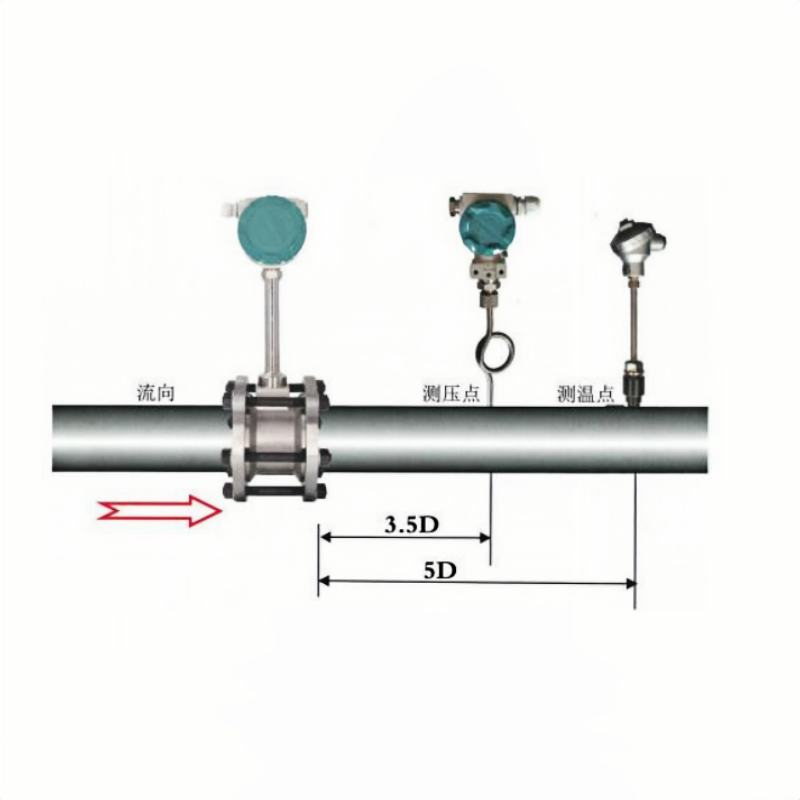

2. 温压补偿配置（蒸汽计量必备）

• 温度传感器：PT1000（精度 ±0.1℃），覆盖 0~350℃（饱和）/0~500℃（过热）；
• 压力传感器：扩散硅型（精度 ±0.075% FS），量程覆盖 0~16MPa（预留安全余量）；
• 补偿算法：内置饱和 / 过热蒸汽密度模型，自动输出标况质量流量（kg/h）。

3. 功能与结构选型

• 必选：分体式结构（测量端与表头间距≥5m）、抗振动双探头、IP67 防护（表头）；
• 可选：防爆功能（Ex d II CT4，适配化工场景）、RS485 远传（接入 DCS）、数据存储（历史流量追溯）。

三、安装关键要求

1. 位置与流场

• 安装在蒸汽管道水平段 / 上升段，严禁装在*低点（防冷凝水）；
• 远离调节阀、弯头≥20 倍管径直管段，流场紊乱时加装整流器；
• 测量端需做高密度硅酸铝保温（厚度≥80mm），减少温度波动。

2. 连接与防护

• 采用对焊法兰连接（310S 不锈钢材质），螺栓用高温合金螺栓（如 25Cr2MoVA）；
• 表头安装在通风干燥的控制室，信号电缆用耐高温屏蔽线（氟塑料护套），穿不锈钢管敷设。

3. 接地与安全

• 单独设高温接地极（接地电阻≤4Ω），消除静电干扰；
• 安装区域加高温防护栏，避免人员烫伤。

四、日常维护

• 每 3 个月吹扫发生体表面（用干燥压缩空气），清除氧化皮；
• 每年校准温压补偿模块，贸易结算用流量计需送检；
• 出现示值漂移时，检查保温层是否破损、传感器是否污染。
