插入式电磁流量计是大管径、低流速液体计量的经济型解决方案，核心原理是将检测电极插入管路内，通过测量电极所在区域的介质流速推算整体流量，适配管径 DN100~DN3000 的给排水、循环水、废水等工况，兼具安装便捷、成本低、维护简单的特点，具体选型与安装要点如下：

一、 插入式电磁流量计核心选型要点

1. 管径与流速适配
   • 适配管径范围 DN100~DN3000，特别适合大管径（DN≥500）管路的流量计量，可规避满管式电磁流量计成本高、安装难度大的问题。
   • 流速范围需控制在 0.5~10 m/s，*佳测量流速为 1~5 m/s；若现场流速低于 0.5 m/s，需选用低流速型插入式电磁流量计，或通过缩径提高局部流速，避免计量精度下降。
2.
3. 介质特性匹配
   • 导电率要求：介质导电率需≥5 μS/cm，如自来水、循环水、工业废水、酸碱盐溶液等，严禁用于油类、纯水、有机溶剂等低导电率介质。
   • 介质清洁度：适用于含少量悬浮物、颗粒的介质（粒径＜20mm），若介质含大量纤维或大颗粒杂质，需在流量计上游加装格栅或过滤器，防止缠绕、磨损电极。
   • 腐蚀性适配：根据介质腐蚀性选择电极材质 —— 普通水选316L 不锈钢电极；酸碱溶液选哈氏合金 C-276、钛电极；含氢氟酸的介质选钽电极。
4.
5. 工况参数适配
   • 温度与压力：常规型号耐温 -10~120℃、耐压 1.6 MPa，高温高压工况可选耐高温型（耐温≤180℃）、高压型（耐压≤4.0 MPa），需确认电极与密封件的耐温耐压等级。
   • 安装环境：户外安装选IP67防护等级；浸没式安装（如污水井）选IP68；防爆场合选隔爆型（Ex d II BT4） 或本安型（Ex ia II CT4）。
6.
7. 结构与输出选型

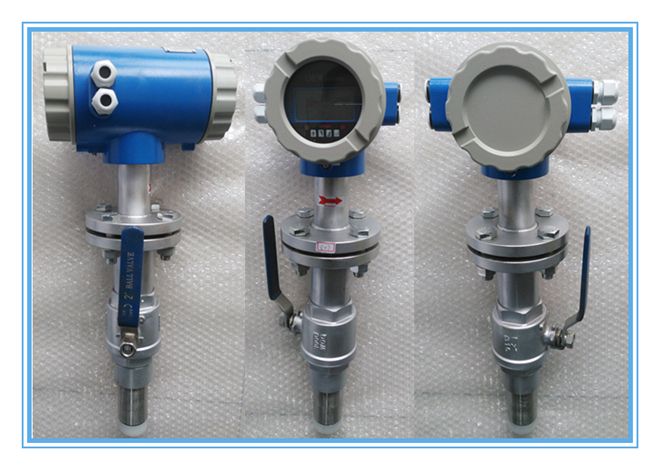

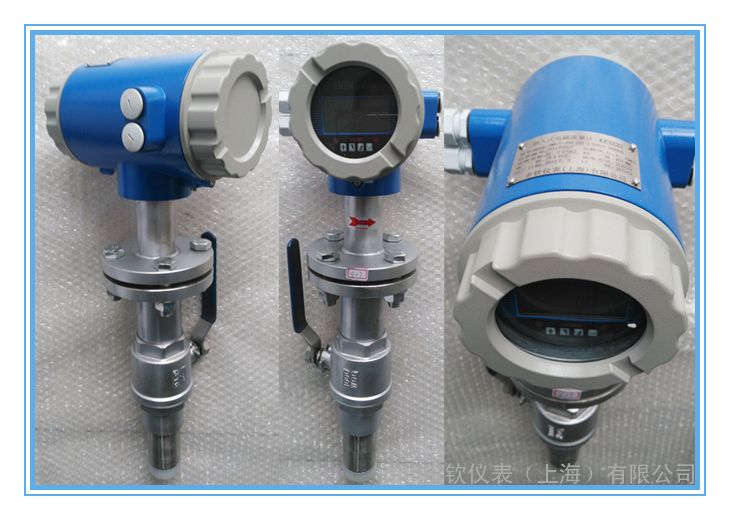

   • 安装结构：分为在线安装型（带球阀，可不停机插拔电极）和普通安装型（需停机安装），大管径、连续运行工况优先选在线安装型，便于后期维护校准。
   • 信号输出：根据数据需求选择 ——4~20 mA 模拟量（对接 PLC、DCS 系统）、脉冲输出（累计流量计量）、RS485 数字输出（MODBUS 协议，远程数据传输）；部分型号带就地显示表头，可直接读取流量值。
   • 分体式设计：传感器（插入电极部分）与变送器分离，变送器安装在远离高温、潮湿、强电磁干扰的控制室，传输距离可达 100m，适配恶劣现场环境。
8.
9. 精度等级选型
   • 工业计量常用精度等级为 ±1.0%R~±1.5%R，重复性误差≤0.2%，适合给排水、循环水等对精度要求中等的工况；若需高精度计量（如贸易结算），建议选用满管式电磁流量计。

二、 插入式电磁流量计核心优势

1. 安装便捷，成本低廉无需切断管路，只需在管壁开孔、焊接底座即可安装，大幅降低大管径管路的安装工程量和成本；相比同管径满管式电磁流量计，成本可降低 30%~60%。
2.
3. 维护简单，可在线检修带球阀的在线安装型可不停机插拔电极，方便清洗电极表面的结垢、杂质，或更换损坏的电极，无需停产，减少生产损失。
4.
5. 压力损失小，节能降耗仅电极插入管路，流道阻力极小，几乎无压力损失，相比孔板、涡街等流量计，可降低管路输送能耗，尤其适合大管径、低流速的循环水系统。
6.
7. 适配恶劣工况，可靠性高传感器结构坚固，电极与介质接触面积小，耐磨损、抗腐蚀能力强；分体式设计可规避现场高温、潮湿、电磁干扰对变送器的影响，使用寿命长。
8.
9. 量程比宽，适配流量波动量程比可达 1:20~1:100，能稳定测量流量波动大的工况（如给排水系统的昼夜流量变化），小流量下仍能保持较高精度。

三、 插入式电磁流量计安装注意事项

1. 安装位置与直管段要求
   • 优先选择水平管路安装，电极需处于管路水平中心线以下 45°~90° 位置，避免气泡附着或悬浮物沉积覆盖电极；垂直管路安装时，需保证介质自下而上流动。
   • 直管段要求：上游≥10DN，下游≥5DN（DN 为管路公称通径），安装点需远离泵、阀门、弯头、三通等扰流部件，若空间受限，可加装整流器优化流场。
   • 避开强电磁干扰源（如变频器、配电柜、大功率电机），信号线缆与动力电缆间距≥30cm，单独穿金属管敷设。
2.
3. 安装工艺规范
   • 开孔与焊接：根据厂家提供的底座尺寸在管壁开孔，焊接底座时需保证底座与管路垂直，焊接牢固无渗漏；焊接后需清理管内焊渣，防止磨损电极。
   • 电极插入深度：严格按照厂家要求调整插入深度，确保电极敏感区处于管路的流速稳定区域（通常为管路内径的 1/2 处），插入过深或过浅都会导致计量误差。
   • 密封防护：安装时需检查密封件（O 型圈）完好无损，拧紧压紧螺母时力度适中，防止密封件变形导致介质泄漏；高温高压工况需选用耐高温氟橡胶密封件。
4.
5. 接地要求
   • 流量计必须单独可靠接地，接地电阻≤10Ω，接地极远离其他设备的接地体；若管路为非金属材质，需在流量计上下游加装接地环，确保介质与电极形成稳定的导电回路，避免信号漂移。
6.
7. 安装后调试与投运
   • 密封性测试：投运前用清水试压（压力为工况压力的 1.25 倍），保压 30 分钟，检查底座与电极连接处无渗漏。
   • 零点校准：在管路充满介质且无流动时进行零点校准，确保流量计显示值为零；若现场无法实现零流量，可采用空管校准（需厂家技术支持）。
   • 逐步投运：缓慢开启上下游阀门，观察流量显示是否稳定，无异常波动或报警；运行初期需定期检查电极表面清洁度，及时清理结垢。

四、 日常使用与维护要点

1. 定期清洁电极：根据介质清洁度，每周或每月检查电极表面，若有结垢、油污附着，可用软布擦拭或稀盐酸浸泡（禁用硬物刮擦）；在线安装型可直接插拔电极清洗，无需停机。
2.
3. 定期校准：每年对流量计进行一次校准，可采用标准表对比法或送第三方计量机构检定，确保精度符合要求。
4.
5. 故障排查：若流量显示波动大，需排查电极是否污染、接地是否可靠、流场是否稳定；若无流量显示，检查电源、线缆连接是否正常，或电极是否损坏。
6.
7. 防冻防护：北方冬季户外安装的流量计需加装保温层，停机时需排空管路内的积水，防止电极冻裂。
