气体用插入式流量计以其微功耗能方便接入控制系统和计算机系统，以满足不同工况条件下客户的需求，其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢，也可耐高温、高压，安全防爆，适用于恶劣环境。特别是zui近推出的抗震智能型涡街流量计，具有优良的抗震性能，能自动识别振动信号和流量信号，同时输出抗震处理和无抗震处理的脉冲信号。

气体用插入式流量计是大管径、大流量气体测量的经济型方案，核心是将传感器探头插入管道中心，测量单点流速后换算成管道总流量，适配空气、烟气、燃气等各类气体，以下是关键要点：


一、 选型核心要点

1. 匹配管道参数
   • 管径范围：适配 DN100~DN6000 大管径，小管径（＜DN100）不建议选用，单点流速代表性差，误差大。
   • 安装方式：根据管道材质选焊接式、法兰式、夹持式；高压管道（＞10MPa）优先焊接式，低压管道可选夹持式，方便拆装校准。
2. 适配气体工况
   • 流速范围：主流型号适配 0.5~60m/s，需确认实际气体流速在仪表量程的 20%~80% 区间，保证测量精度。
   • 介质特性：
     • 洁净干燥气体（如压缩空气）：选普通不锈钢探头；
     • 含粉尘 / 腐蚀性气体（如锅炉烟气、氯化氢气体）：探头选PTFE 涂层 / 哈氏合金，并加装防堵吹扫装置。
   • 温度压力：高温工况（＞400℃）选耐高温探头，高湿气体需选防结露传感器；根据工况选择是否带温压补偿模块（一体化机型可直接输出标况流量）。

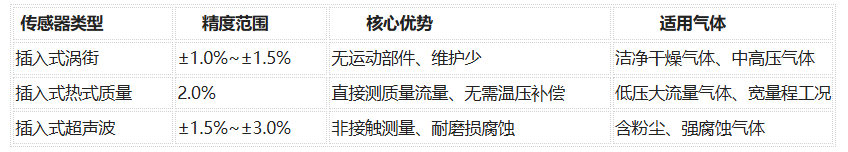

3. 传感器类型选择
4.
5.
6. 信号输出与功能
7. • 工业场景优先选 4~20mA 模拟信号 或 RS-485 数字信号，支持接入 PLC / 工控系统；
   • 防爆工况需选隔爆型 / 本安型仪表，户外安装需带防雨防尘外壳。

选型举例：常用型号DVS-CG1000F11U

型号注解：涡街流量计，插入式，DN1000，表体材质为304不锈钢，测量介质为气体，温度低于250度，额定压力低于1.6MPA，DC24V供电，现场显示瞬时流量和累计流量，二线制4-20mA输出,插入式安装。
保证精度可测流量范围：117000-170000 m3/h

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~


二、 核心优势

1. 安装成本低，工程量小无需截断整根管道，仅需在管壁开孔安装探头，尤其适合已投产管路的流量改造，大幅缩短施工周期，降低停工损失。
2. 适配大管径大流量工况相比管段式流量计，采购成本随管径增大的增幅更小，是 DN500 以上大管径气体测量的首选方案。
3. 维护便捷，可在线拆装部分型号支持带压在线插拔，无需停气即可取出探头校准、清理，不影响生产连续性。
4. 量程比宽，适配流量波动量程比可达 1:20~1:100，能覆盖气体小流量吹扫到满负荷输送的宽范围测量。

三、 安装规范

1. 直管段要求
   • 传感器需安装在管道流速稳定区域，上游直管段≥10 倍管径（10D），下游直管段≥5 倍管径（5D）；
   • 若上游有弯头、三通、阀门等扰流件，需加长上游直管段至 20~30D，或加装整流器，确保单点流速能代表管道平均流速。
2. 探头插入位置
   • 圆形管道：探头需插入管道中心轴线位置（即管径 1/2 处），此处流速*稳定，测量代表性*强；
   • 矩形管道：需按 “等面积法” 划分测量区域，选流速均匀的点位安装，或采用多探头阵列测量。
3. 安装姿态与密封
   • 测量干燥气体：探头可水平或垂直安装，垂直安装时探头朝下，防止粉尘沉积；
   • 测量含液滴 / 冷凝水的气体：探头必须朝上倾斜 15°~30° 安装，避免积液进入传感器内部；
   • 管道开孔后需做好密封，焊接式安装需保证焊缝无泄漏，夹持式安装需检查密封垫是否压紧。
4. 环境与接线要求
   • 远离强振动源（如风机、压缩机），必要时加装减震支架，防止振动干扰流速信号；
   • 远离强电磁干扰（如变频器、高压线），信号线采用屏蔽电缆，且与电源线分开布线，屏蔽层可靠接地；
   • 户外安装需加装防雨防晒罩，高温工况需为仪表加装散热装置。

四、 注意事项

• 含高浓度粉尘的气体（如矿山尾气），需为探头配备自动吹扫装置，定期清理探头表面积尘，防止灵敏度下降；
• 单点测量型仪表不适合流速分布极不均匀的管道（如弯头后近距离），建议选用多探头阵列式或管段式流量计。
