差压式流量计是基于伯努利能量守恒定律设计的通用型流量仪表，核心原理是在管道内安装节流件（如孔板、文丘里管、均速管），流体流经节流件时流束收缩、流速提升、静压力降低，通过测量节流件上下游的压力差（差压），结合流体物性参数与管道参数计算流量，适配液体、气体、蒸汽等绝大多数介质的计量，广泛应用于工业生产、市政、环保等领域。


一、 核心组成与工作原理

1. 系统组成

• 节流装置：核心部件，作用是使流体产生可测量的差压，常见类型有标准孔板、文丘里管、阿牛巴均速管、喷嘴等；
• 取压部件：包括取压口、取压管路、三阀组 / 五阀组，用于提取节流件上下游的压力信号并传输至变送器；
• 差压变送器：将采集到的差压信号转换为标准电信号（4-20mA）或数字信号（RS485），部分智能变送器内置流量计算模型，可直接输出流量值；
• 配套附件：针对高温介质（如蒸汽）需加装冷凝罐，针对含尘介质需加装防堵吹扫装置，针对腐蚀性介质需选用防腐材质管路。

2. 流量计算逻辑

二、 主流节流件类型及特性

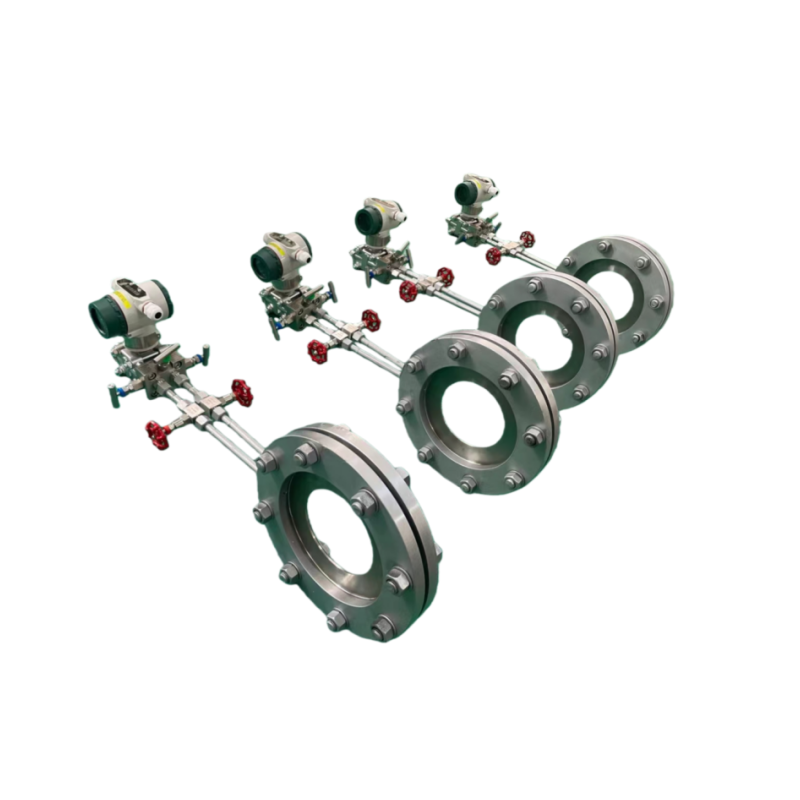

1. 标准孔板（经济型通用款）

• 结构：中心开孔的圆形薄板，垂直安装在管道中，流体从中心孔穿过。
• 优势：结构简单、成本低、通用性强，适配中小口径（DN50~DN500）的液体、气体、蒸汽计量；符合国际标准（ISO 5167），无需实流校准即可使用。
• 局限：压损大（约为差压的 40%~80%），能耗较高；易受流体流速分布影响，直管段要求高（上游≥10DN，下游≥5DN）；含尘介质易在孔板下游积垢，需定期清理。

2. 文丘里管（低能耗高含尘适配款）

• 结构：由收缩段、喉道、扩张段组成，流体流经喉道时流速达到*大，差压信号稳定。
• 优势：压损极小（仅为孔板的 1/3~1/5），节能效果显著；内壁光滑不易积尘，适配高含尘废气、矿浆等介质；直管段要求低（上游≥5DN，下游≥3DN）。
• 局限：体积大、安装空间要求高；成本高于孔板，适合大流量工况（DN200~DN2000）。

3. 阿牛巴均速管（大口径便捷安装款）

• 结构：插入式探头，探头迎流面开设多个取压孔采集全截面平均压力，背流面设一个取压孔采集静压，差压信号为平均总压与静压的差值。
• 优势：插入式安装无需断管，施工成本低；压损极低（几乎可忽略）；量程比宽（1:10），适配大口径管道（DN300~DN3000）；多点取压，测量精度受流速分布影响小。
• 局限：取压孔易被粉尘、纤维堵塞，必须配套防堵吹扫装置；不适用于高粘度、高固相含量的介质。

4. 喷嘴（高温高压高精度款）

• 结构：采用渐缩渐扩的流线型设计，比孔板更符合流体流动规律。
• 优势：测量精度高（±0.5% R），耐磨损、抗气蚀；适配高温高压蒸汽（≤600℃、≤32MPa）和高速气体计量。
• 局限：加工难度大、成本高；直管段要求高于孔板（上游≥15DN）。

三、 核心选型要点

1. 按介质与工况选型

• 洁净液体 / 气体 / 蒸汽（中小口径、预算有限）：选标准孔板，搭配普通差压变送器；
• 高含尘废气、矿浆（大流量、低能耗要求）：选文丘里管，降低泵 / 风机运行能耗；
• 大口径管道（DN≥300）、无法断管安装：选阿牛巴均速管，配套吹扫装置；
• 高温高压蒸汽、高速气体（高精度计量）：选喷嘴，提升测量稳定性。

2. 关键参数匹配

• 差压量程：选择合适的差压范围，确保常用流量对应的差压落在变送器量程的30%~80%，避免小差压下测量精度不足；
• 材质选型：节流件材质需适配介质特性 —— 普通流体选 304 不锈钢，高温流体选 310S 不锈钢，腐蚀性流体选哈氏合金 C-276 或 PTFE 衬里；
• 变送器配置：气体 / 蒸汽工况选带温压补偿的智能差压变送器，液体工况选普通差压变送器；高温工况选分体式变送器，通过毛细管连接节流装置。

3. 功能配置优先级

• 必选功能：三阀组（便于变送器校准与维护）、压力 / 温度补偿（气体 / 蒸汽）、RS485/4-20mA 信号输出；
• 可选功能：防堵吹扫装置（含尘介质）、冷凝罐（蒸汽 / 高温液体）、防爆外壳（易燃易爆介质）、数据存储与远传（环保监测）。

四、 安装与维护规范

1. 安装关键要求

• 安装位置
  1. 优先安装在水平管道，节流件需与管道轴线垂直，取压口方向需符合要求：液体介质取压口朝下（排出积液），气体介质取压口朝上（排出积气），蒸汽介质取压口水平（平衡冷凝水）；
  2. 远离泵、风机、弯头、阀门等扰流部件，确保直管段长度满足要求；流场紊乱时加装整流器（如蜂窝式整流器）。
• 管路敷设
  1. 取压管路采用不锈钢管，管径≥Φ10mm，敷设坡度≥1:10（向取压口倾斜），避免管路内积气、积液；
  2. 差压变送器安装位置：测量液体时高于节流件，测量气体 / 蒸汽时低于节流件，防止冷凝水、积液进入变送器。
• 保温与防护
  1. 高温介质（蒸汽、热空气）的取压管路需做保温处理，减少温度波动对差压测量的影响；
  2. 户外安装时，变送器需加装防雨防晒箱，防护等级≥IP65。

2. 日常维护要点

1. 定期吹扫：含尘介质工况下，每天启动吹扫装置清理取压管路；每月检查节流件表面是否积垢、磨损，及时清理或更换；
2. 校准周期：贸易结算用流量计每年校准一次，工业过程监测用每 2 年校准一次，环保监测用每 6 个月校准一次；校准内容包括差压变送器精度校准、节流件尺寸复核；
3. 故障排查
   • 示值为零：检查取压管路是否堵塞、三阀组是否未打开、变送器供电是否正常；
   • 示值漂移大：清理节流件积垢、检查温压补偿传感器是否故障、复核安装直管段是否满足要求；
   • 差压波动大：检查管道是否漏流、泵 / 风机运行是否稳定、整流器是否失效。

五、 典型应用场景

• 工业生产：锅炉蒸汽计量、压缩空气输送监测、化工原料（液体 / 气体）流量控制；
• 市政领域：自来水主管网计量、污水处理厂曝气池空气流量监测；
• 环保监测：工业废气排放流量监测（对接 CEMS 系统）、烟气脱硫脱硝系统流量控制；
• 能源行业：电厂主蒸汽管道计量、天然气长输管道贸易结算。
