插入式流量计选型（这里介绍插入式涡街流量计）

1. 明确介质与工况参数（核心前提）

• 介质类型
  • 液体：需确认粘度（≤10mPa・s 测量精度高，高粘度需特殊定制传感器）、是否含固体颗粒（＞300μm 需加装过滤器）、腐蚀性（选 316L / 哈氏合金材质）。
  • 气体 / 蒸汽：需确认组分（如天然气含硫量）、是否潮湿（防止凝露损坏传感器），蒸汽需区分饱和 / 过热蒸汽（过热蒸汽需温度压力实时补偿）。
• 工况参数
  • 温度：常规传感器耐受 - 40℃～250℃，超温需选高温型（*高 450℃），低温需防霜处理。
  • 压力：标准耐压 1.6MPa/2.5MPa/4.0MPa，高压工况（如油田注汽）需定制法兰耐压等级。
  • 流量范围：确保实际工作流量处于流量计量程的 20%～80% ，避免低量程比下精度下降；气体 / 蒸汽需换算为标况体积流量（Nm³/h）。

2. 选择传感器结构形式

• 按安装方式分

• 类型	优势	适用场景
  在线插入式	安装无需停产，带压开孔，操作便捷	运行中管道、大管径（DN≥200）工况
  法兰插入式	密封性好，抗振动，精度更高	新建管道、对密封性要求高的工况

• 按探头数量分
  • 单探头：适用于介质流速均匀的管道（如直管段≥10D），成本低。
  • 双探头（平均流速型）：适用于流速分布不均的管道（如弯头、阀门下游），测量更精准，适合大管径（DN≥500）。

3. 确定材质与防护等级

• 探头材质
  • 普通介质（水、空气、蒸汽）：304 不锈钢。
  • 腐蚀性介质（酸碱、海水）：316L 不锈钢、哈氏合金 C-276。
  • 磨损性介质（含沙水、矿浆）：硬质合金涂层探头。
• 防护等级
  • 室内安装：IP65。
  • 室外 / 潮湿 / 粉尘环境：IP67/IP68，防止水汽、粉尘侵入。

4. 信号输出与补偿方式选择

• 信号输出类型
  • 脉冲输出：直接对接 PLC、流量积算仪，抗干扰强，适合工业自动化系统。
  • 4-20mA 模拟输出：远程传输距离远（≤1000m），适配 DCS 系统。
  • 数字输出（RS485/Modbus）：支持数据实时读取、参数远程设置，适合智能监控。
• 补偿方式
  • 液体：一般无需补偿（密度稳定），变密度工况需加装密度计。
  • 气体 / 蒸汽：必须温度 + 压力补偿，可选内置一体化温压传感器（安装简便）或外置分体式传感器（适配复杂工况）。

5. 匹配现场安装条件

• 管道直管段要求：传感器安装位置需满足上游≥10D、下游≥5D 直管段（D 为管道内径）；若上游存在弯头、三通、阀门等扰流件，需加装整流器。
• 管道材质：金属管道直接安装；非金属管道需加装金属短管（确保探头接地，避免静电干扰）。
• 振动环境：靠近泵、压缩机等振动源时，需选带减振结构的传感器，或加装减振支架。

选型注意事项

1. 避免在低流速（液体＜0.5m/s，气体＜5m/s）工况下使用，否则测量误差大。
2. 含纤维、气泡的介质不适用（易缠绕探头或破坏涡街生成）。
3. 防爆需求：易燃易爆环境（如化工、油气）需选隔爆型（Ex d ⅡC T6）或本质安全型（Ex ia ⅡC T6）。

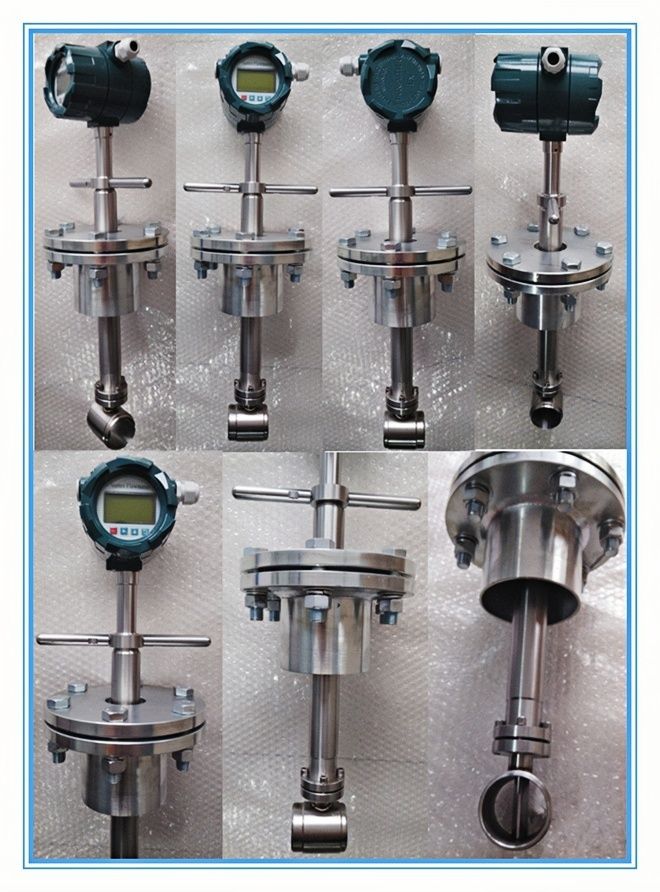

型号注解：涡街流量计，插入式，DN1000，表体材质为304不锈钢，测量介质为气体，温度低于150°C，额定压力低于1.6MPA，DC24V供电，现场显示瞬时流量和累计流量，二线制4-20mA输出,插入式安装。


注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

插入式流量计技术参数：


★ 测量介质：饱和蒸汽、过热蒸汽、液体、气体

★ 精度等级：精度0.5至2%依雷诺数而定，一般情况
          液体±1.0%（R）；
          气体、蒸汽     ±1.5%（R）±0.3%（R）

★ 工作压力：≤1.6Mpa或≤2.5Mpa或≤6.4Mpa

★  流体温度：（-40℃，150℃），（-40℃，250℃），（-40℃，350℃）

★  输出信号：三线制的脉冲或二线制4-20mA标准电流

★  工作电源：DC12V或DC24V

★  工作环境：温度：（-40℃，50℃）；湿度：＜95%  10-30℃



插入式涡街流量计安装注意事项

1. 安装位置选择
   • 优先选水平管道安装，探头需垂直插入管道中心线（测量*稳定）；若为垂直管道，需确保介质自下而上流动，避免管内积气或积液影响探头感应。
   • 避开泵、压缩机、阀门等振动源和扰流件，安装点距离泵出口≥30D（D 为管道内径）、距离阀门≥20D；若无法避开，需加装减振器或整流器。
   • 严禁安装在管道弯头、三通、变径段的下游，也不能在管道*高点（易积气）或*低点（易积渣）安装。
   • 室外安装需加装防雨防晒防护罩，避免传感器长期暴露在高温、潮湿环境中；防爆场合需确保仪表防爆等级与现场匹配。
2. 直管段要求
   • 标准工况下，上游直管段长度≥15D，下游直管段长度≥5D。
   • 若上游存在多个扰流件（如双弯头、闸阀），需将上游直管段延长至25D～30D；或在传感器上游安装整流器，强制介质形成均匀流场。
   • 对于大管径（DN≥500）且流速分布不均的工况，建议选用双探头插入式，通过平均流速计算提升测量精度。
3. 探头插入与密封规范
   • 插入深度需严格按说明书执行：满管测量时，探头感应部位需处于管道中心线 ±10% 范围内；若为非满管或含杂质介质，可适当调整插入深度（避开底部积渣层）。
   • 安装时使用专用定位工装，确保探头与管道轴线垂直，防止探头歪斜导致涡街信号紊乱。
   • 密封环节需选用与介质兼容的垫片（如高温蒸汽用金属缠绕垫、腐蚀性介质用四氟垫），拧紧法兰螺栓时均匀用力，防止泄漏或探头变形；带压安装需使用专用带压开孔工具，严禁违规操作。
4. 介质与环境适配处理
   • 测量含固体颗粒（粒径＞300μm）或纤维的介质时，需在传感器上游加装 Y 型过滤器，防止颗粒磨损探头或缠绕感应部件。
   • 测量潮湿气体或饱和蒸汽时，需在仪表处加装冷凝罐，避免凝露进入变送器损坏电路；低温介质（＜-20℃）需选用耐低温材质探头，并做好保温措施。
   • 强电磁干扰环境（如附近有变频器、电焊机）中，需为仪表信号电缆加装金属屏蔽管，且屏蔽层两端可靠接地；信号电缆与动力电缆需分开敷设，间距≥30cm。
5. 接线与调试注意事项
   • 接线时需确认电源电压与仪表额定值一致（常见 24VDC），信号线选用屏蔽双绞线，单根线长不超过 1000m；RS485 通讯线需严格按 Modbus 协议接线，避免正负极接反。
   • 安装完成后，需进行现场标定或比对：通过阀门调节流量至额定值的 20%、50%、80%，观察仪表读数是否稳定，无明显波动则视为合格。
   • 对于气体 / 蒸汽测量，需确保温压补偿模块安装到位，并正确输入介质工况参数（温度、压力），否则会产生较大计量误差。
6. 后期维护禁忌
   • 运行中严禁随意插拔探头，如需拆卸清理，必须先关闭上下游阀门、排空管内介质，待管道无压后操作。
   • 定期检查探头感应面是否结垢、腐蚀，清理时禁用硬物刮擦，可用软布蘸清洗剂擦拭。
