热水流量计选型、优势及安装要求

一、 热水流量计主流选型方案及适配场景

1. 电磁流量计 —— 热水大流量计量优先选择

• 核心选型要点
  1. 电极与衬里材质适配
     • 普通工业热水（含微量杂质，电导率≥5μS/cm）：电极选用 316L 不锈钢，衬里选用 聚四氟乙烯（PTFE） 或 聚全氟乙丙烯（FEP），耐温可达 120℃，抗结垢、耐腐蚀，且与热水兼容性好。
     • 高温热水（温度＞120℃，压力≥1.6MPa）：选用 高温型电磁流量计，衬里升级为 改性 PTFE，电极可选 哈氏合金 C，耐温上限提升至 180℃，满足高温热水工况要求。
     • 卫生级热水（如生活热水、食品加工用热水）：电极选用 卫生级 316L 不锈钢，衬里选用 食品级橡胶或 PTFE，结构无死角，支持在线清洗（CIP）。
  2. 流量与口径匹配电磁流量计*佳测量流速为 0.5~6m/s，需保证热水实际工作流量处于流量计量程的 20%~80%。
     • 小流量热水（如实验室热水循环、小型设备冷却水，流量＜10m³/h）：选用小口径电磁流量计（DN10~DN25）；
     • 大流量热水（如城市供暖主管网、电厂热水循环，流量＞100m³/h）：选用大口径电磁流量计（DN100~DN1000）。
  3. 功能选型
     • 工业监控场景：选择支持 4-20mA 模拟信号、RS485 数字信号（Modbus 协议） 的型号，便于接入 PLC/DCS 系统，实现热水流量的实时监控和远程调节。
     • 贸易结算场景：选择 高精度电磁流量计（精度 ±0.5% R），配备 脉冲输出 + 机械计数器，满足计量溯源要求，同时需具备温度补偿功能，修正热水温度变化导致的体积误差。
• 核心优势
  • 压损极小，几乎不产生能量损耗，适合热水长距离循环输送；
  • 无运动部件，故障率低，维护成本低，抗结垢能力强；
  • 量程比宽（1:100），可适应热水流量的大幅波动。
• 适用场景：城市供暖系统、工业热水循环、电厂冷却水计量、生活热水供水工程。

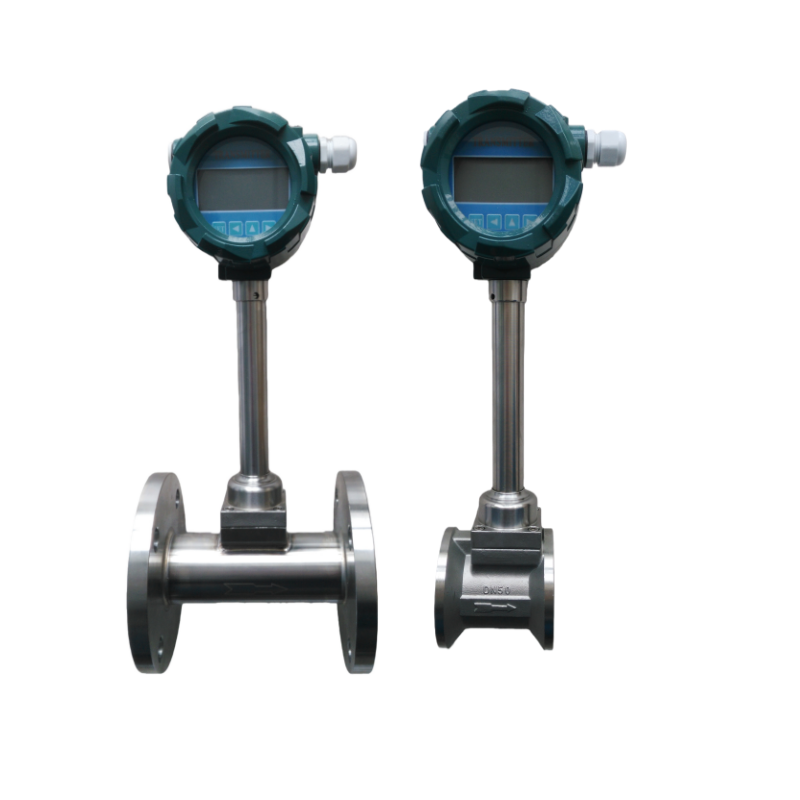

2. 涡街流量计 —— 热水中小流量经济型选择

• 核心选型要点
  1. 旋涡发生体与材质
     • 优先选择 三角柱形发生体，对低黏度热水的旋涡诱导能力强，信号稳定；材质选用 316L 不锈钢，耐温耐压，抗腐蚀。
     • 针对易结垢的热水工况，选择 发生体表面抛光处理 的型号，减少水垢附着，避免影响旋涡分离。
  2. 工况参数匹配
     • 耐温耐压：常规涡街流量计耐温可达 150℃、耐压 2.5MPa，满足大多数工业热水工况；高温高压热水需选用 耐高温型涡街流量计，配备高温密封件。
     • 雷诺数适配：需保证热水流动雷诺数 Re≥2×10⁴，常规流速下（1.5~7m/s），热水低黏度特性可轻松满足该要求，测量精度稳定（±1.0% R）。
  3. 抗干扰设计热水管道多靠近泵体、换热器等振动源，需选择 内置振动补偿算法 的涡街流量计，消除机械振动对信号的干扰；同时选用 双通道检测 型号，提升信号信噪比。
• 核心优势
  • 结构简单，无运动部件，维护成本极低；
  • 测量精度中等，满足非贸易结算的过程监控需求；
  • 体积小、重量轻，安装便捷，性价比高。
• 适用场景：中小型热水循环系统、锅炉热水补给计量、热水管道过程监控。



3. 超声波流量计 —— 热水大口径管道非侵入式选择

• 核心选型要点
  1. 类型选择
     • 新建热水管道：优先选用 管段式超声波流量计，测量精度高（±0.5% R），耐温耐压，适配长期稳定计量。
     • 已建成热水管道：选用 外夹式超声波流量计，安装时无需停水、无需切割管道，只需将传感器夹持在管道外壁，安装周期短，不影响系统运行。
  2. 材质与耐温
     • 传感器材质选用 耐高温塑料或不锈钢，耐温可达 150℃，适配热水工况；
     • 对于保温层包裹的热水管道，安装前需剥除局部保温层，保证传感器与管道外壁良好接触。
  3. 功能选型
     • 选择 带温度补偿功能 的型号，可自动采集热水温度，修正因温度变化导致的声速偏差，提升测量精度；
     • 支持 GPRS/4G 无线传输 的型号，适合偏远地区热水管道的远程监控。
• 核心优势
  • 外夹式安装无需破坏管道，不产生压损，不污染介质；
  • 管段式无接触测量，抗结垢、抗腐蚀能力强；
  • 适配大口径热水管道（DN500~DN3000），成本低于同口径电磁流量计。
• 适用场景：已建成的城市供暖主管网、电厂大口径热水循环管道、工业热水管道改造。

4. 选型禁忌

• 禁止选用容积式流量计（如齿轮、椭圆齿轮）：热水黏度极低，间隙泄漏会导致很大测量误差，且热水易汽化，会造成齿轮空转、损坏。
• 谨慎选用涡轮流量计：热水中若含杂质，易磨损叶轮和轴承；且热水汽化产生的气泡会导致叶轮空转，仅适用于洁净、无气泡的低温热水（＜50℃）小流量计量。

二、 热水流量计安装规范

1. 通用安装要求

1. 保证满管运行
   • 流量计需安装在 水平管道 上，电磁流量计电极需处于水平位置，避免气泡或沉积物覆盖电极；涡街流量计发生体需与水流方向垂直。
   • 若安装在垂直管道上，介质需 自下而上流动，确保管道内充满热水，无空管或气体积聚。
   • 热水管道高点需加装 自动排气阀，定期排放管道内的空气，防止气液两相流影响测量精度。
2. 防气蚀与耐高温安装
   • 流量计应安装在 泵的出口侧（高压侧），避免安装在泵入口侧（低压侧），防止热水因压力骤降汽化产生气泡（气蚀），导致测量失准。
   • 对于高温热水管道，流量计与管道连接需采用 耐高温法兰和垫片（如金属缠绕垫片），防止高温泄漏；同时需对流量计表头加装隔热罩，避免高温影响电路正常工作。
3. 直管段与流场优化
   • 电磁流量计：上游直管段长度≥5× 管道内径（DN），下游直管段长度≥2×DN；若上游有弯头、三通等扰流件，需延长上游直管段至10×DN。
   • 涡街流量计：对直管段要求更高，上游直管段长度≥15×DN，下游直管段长度≥5×DN；若上游有缩径、扩径件，需延长至30×DN，必要时加装整流器。
   • 外夹式超声波流量计：安装位置需选择 管道平直段，避免靠近弯头、阀门、泵体，保证管道内壁光滑，无明显结垢和腐蚀。
4. 抗结垢与维护便利
   • 在流量计上游加装 过滤器或除垢器，减少热水中的杂质和水垢颗粒进入流量计，避免电极、发生体结垢。
   • 对于易结垢的热水工况，选择 可拆卸式结构 的流量计，便于定期拆卸清洗电极或发生体表面的水垢。

2. 针对性安装要求

1. 电磁流量计
   • 接地要求：必须单独设置 接地电极，接地电阻≤10Ω，避免杂散电流干扰信号；对于非导电管道（如塑料管道），需在流量计上下游加装 接地环，保证电流回路完整。
   • 安装姿态：水平安装时，电极轴线需与地面平行，防止沉积物覆盖电极；垂直安装时，介质自下而上流动，避免气泡积聚在测量管上部。
2. 外夹式超声波流量计
   • 传感器安装：需根据管道材质和壁厚，调整传感器安装间距和角度，保证超声波信号强度；安装前需打磨管道外壁的锈迹和涂层，确保传感器与管道良好耦合。
   • 保温处理：安装完成后，需对传感器及管道安装部位重新做保温层，防止热量散失和传感器结露。

三、 安装后调试与维护要点

1. 管道冲洗与投运
   • 安装完成后，需用 清水冲洗管道和流量计，清除管道内的杂质、焊渣，避免划伤电磁流量计衬里或堵塞传感器。
   • 首次投运时，缓慢开启阀门，让热水平稳充满测量管，避免高速水流冲击传感器；待流量稳定后，观察流量计显示值是否稳定，无异常波动后方可正常使用。
2. 定期维护
   • 电磁流量计：每 3~6 个月检查一次电极和衬里表面是否结垢，若结垢严重，需用软毛刷或专用清洗剂清洗，避免硬工具划伤衬里。
   • 涡街流量计：每 6~12 个月清理一次发生体表面的附着物，检查传感器灵敏度，若信号减弱，需重新校准。
   • 超声波流量计：定期检查传感器耦合情况，若出现信号不稳定，需重新打磨管道外壁并涂抹耦合剂。
   • 校准周期：每 1~2 年对流量计进行一次现场校准或送检校准，确保测量精度符合工况要求。
