DN700插入式电磁流量计

一、产品概述

DN700插入式电磁流量计主要用于 DN700 大口径管道内导电液体的体积流量测量，适用于市政供水、污水处理、工业循环水、水利输水、电厂冷却水系、化工给排水等场景。产品采用插入式结构，可在管道不停运、带压状态下完成安装、维护与拆卸，适合大管径管网改造及在线计量需求。

二、工作原理

仪表基于法拉第电磁感应定律工作。当导电液体流过传感器磁场区域时，切割磁力线产生感应电动势，电动势大小与液体平均流速成正比。转换器对信号进行放大、滤波、运算处理后，输出标准电流、脉冲或数字信号，实现流量的实时监测与累积计量。

三、适用条件

• 适用管径：DN700

• 测量介质：导电液体（电导率≥5 μS/cm）

• 介质状态：满管、无大量非连续气泡

• 适用管道：钢管、铸铁管、水泥管、PE 管等

四、主要技术参数

• 精度等级：±1.0%～±1.5%

• 流速范围：0.2～10 m/s

• 公称压力：1.0 MPa / 1.6 MPa

• 介质温度：-10℃～80℃（高温型可定制）

• 供电电源：220 VAC / 24 VDC

• 输出信号：4～20 mA、脉冲信号、RS485（Modbus-RTU）

• 显示功能：瞬时流量、累积流量、流速、温度、故障信息等

• 励磁方式：双频低频方波励磁，抗干扰能力强

• 防护等级：传感器 IP68，转换器 IP65/IP67

• 安装方式：带压在线插入式安装

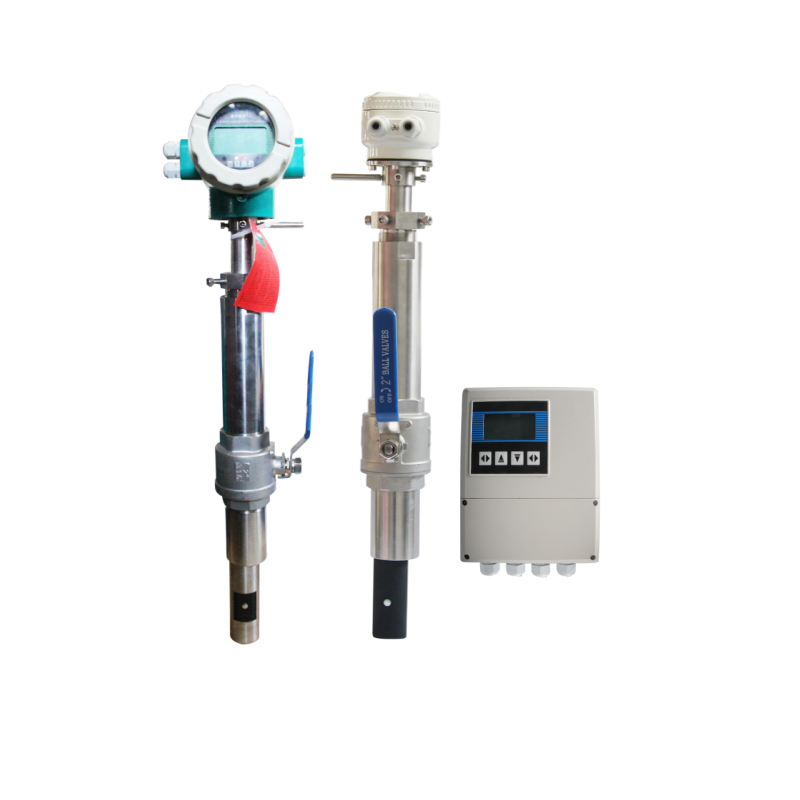

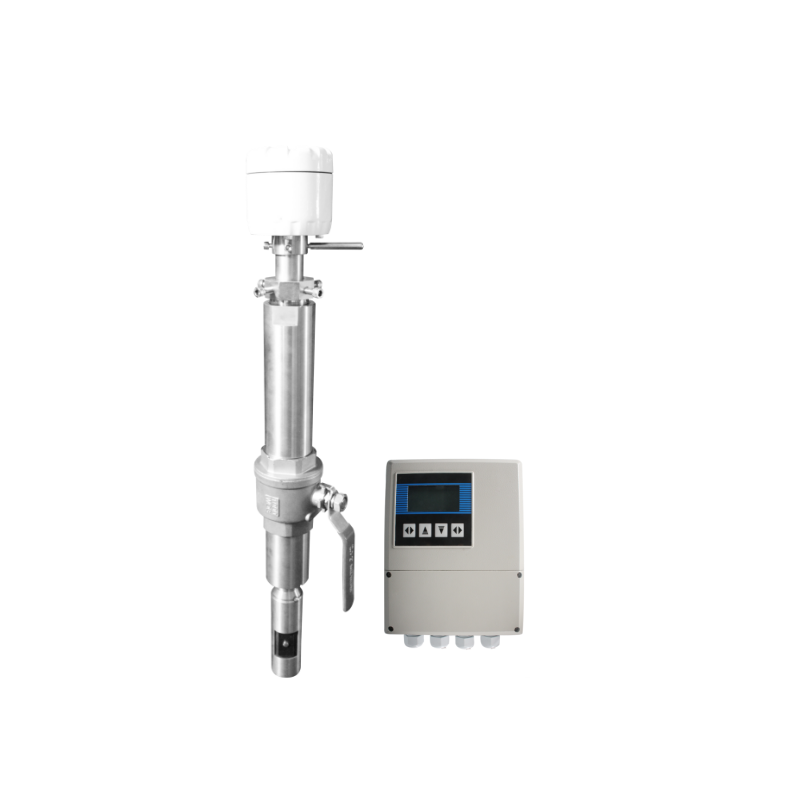

五、结构与材质

• 结构形式：插入式分体结构，传感器可带压拆装

• 电极材质：标准 316L，可选钛、哈氏合金 C、钽等

• 衬里材质：PTFE、氯丁橡胶、聚氨酯等

• 插入杆材质：不锈钢

• 密封结构：多层密封，适应带压安装与长期运行

• 安装底座：法兰连接，配套球阀，可实现不停水开孔安装

六、产品特点

• 可带压安装与拆卸，不影响管道正常运行，施工便捷。

• 无节流部件，无压力损失，降低系统能耗。

• 测量不受介质温度、压力、密度、黏度变化影响，稳定性好。

• 宽量程测量，低流速响应稳定，适用流量波动较大工况。

• 抗干扰能力强，可适应工业现场复杂电磁环境。

• 电极与衬里材质可选，满足不同介质耐腐蚀、耐磨损要求。

• 支持多种信号输出，可直接接入 PLC、DCS 等控制系统。

• 结构简单，维护方便，后期运维成本较低。

七、安装要求

• 直管段要求：上游直管段不小于 10DN，下游不小于 5DN。

• 安装位置：避开弯头、阀门、变径、泵出口等易产生涡流区域。

• 安装方向：水平管道安装时，电极轴线宜水平布置，避免顶部积气、底部沉积。

• 接地要求：仪表需可靠接地，接地电阻符合现场仪表安装规范。

• 环境要求：远离强电磁干扰、强振动源，户外使用需做防护处理。

八、应用领域

• 市政给排水：DN700 供水主管、污水主干管、泵站出口计量

• 工业循环水：电厂、钢厂、化工厂循环冷却水、废水管道

• 水利工程：输水干管、灌区引水、河道引水管道

• 大管径改造项目：老旧管网加装流量计，不停产改造

九、维护说明

• 定期检查电极表面是否结垢、磨损，必要时进行清洗。

• 定期检查密封件是否渗漏，确保带压安装结构可靠。

• 长期运行后可进行零点校验与流量校准，保证测量精度。

• 出现异常时可通过转换器自诊断功能快速定位故障。


  备注
  系统展示价格仅为参考价格，
  流量计会因规格、口径、配置及工况不同而存在差异，需根据实际工况选型后提供准确报价。
  售后与质保
  多钦仪表（上海）有限公司供应的所有产品：
  所有产品质保 2 年；
  免费提供电话咨询、指导安装调试等服务；
  协商上门指导安装、调试事宜，可收取合理差旅费用；
  批量采购可提供上门调试服务。
