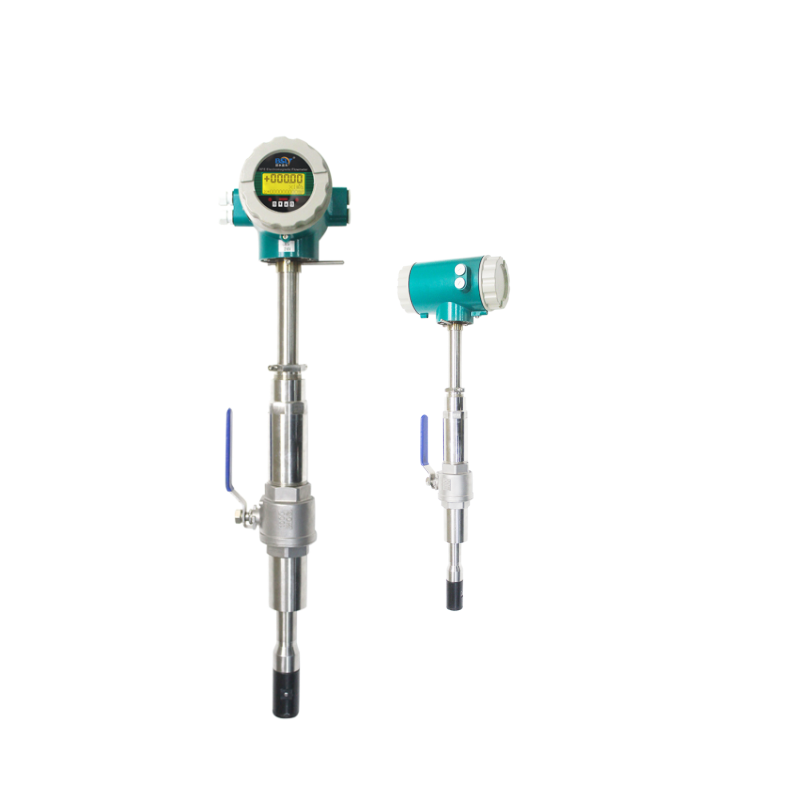

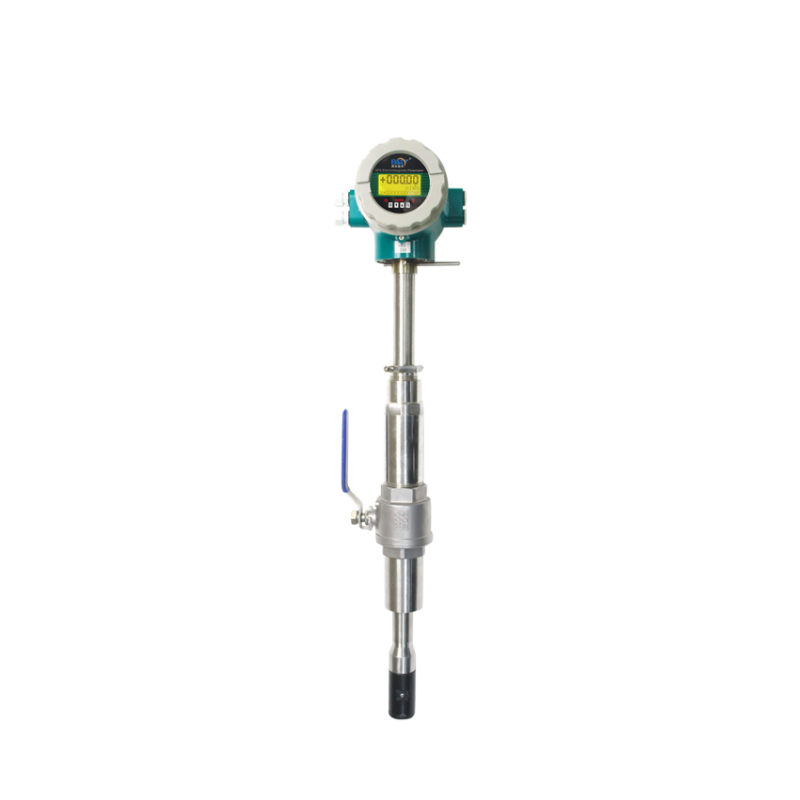

DN500插入式电磁流量计 详细说明

一、工作原理

二、核心优势

• 适合大口径管道，安装便捷，无需截断主管道。
• 结构简单，无活动部件，维护量小。
• 压力损失小，运行成本低。
• 可测量含少量颗粒、纤维的导电液体。
• 支持在线清洗电极，适合长期运行工况。

三、典型精度

四、适用工况

• 介质：自来水、污水、循环水、工艺水、含少量固体颗粒的导电液体
• 口径：DN500 插入式安装
• 电导率：≥5μS/cm
• 温度：常规 0℃～80℃（可定制高温）
• 压力：常规 ≤1.6MPa
• 适用场景：市政供水、污水处理、工业循环水、水利工程等大口径管道

五、使用局限

• 不适用于非导电液体（如纯水、油类等）。
• 介质需保证一定的流动均匀性，安装位置需避免严重涡流区。
• 电极易受结垢、粘附物影响，需定期维护。

六、选型要点（DN500 插入式）

• 介质类型：明确是否含颗粒、纤维、腐蚀性
• 电导率：确保 ≥5μS/cm
• 流量范围：根据现场流速匹配（推荐 0.5～5m/s）
• 安装位置：选直管段较好、无强涡流的管段
• 电极材质：316L、哈氏合金、钛合金等可选
• 衬里材质：橡胶、PTFE 等可选
• 输出信号：4-20mA、脉冲、RS485 等可选
• 防护等级：IP65/IP68 可选
• 防爆要求：普通型 / 防爆型可选

七、安装要点

• 安装方式：插入式，需保证传感器与管道垂直、插入深度正确。
• 直管段：上游 ≥5DN，下游 ≥3DN（尽量选择流场稳定位置）。
• 电极清洗：建议定期清洗电极，避免结垢影响测量。
• 密封：插入部位密封可靠，防止渗漏。
• 接地：传感器需可靠接地，减少干扰。

八、备注

九、多钦仪表（上海）有限公司售后与质保

1. 所有产品提供 2 年质保服务。
2. 免费提供技术咨询、安装调试指导。
3. 可协商上门指导安装调试，仅收取合理差旅费用。
4. 批量采购可提供免费上门调试服务。
