V锥流量计应用与选型

（基于你之前关注的高温、含尘、煤气、尾气等工业场景，此版为全工况应用总纲。无表格、纯文字条款，结构分为：通用应用、四大核心工业领域、与孔板 / 涡街的替换场景、慎用品类。可直接用于产品样本、技术方案封面页、投标文件 “应用范围” 章节。）

一、通用应用范围（标准描述）

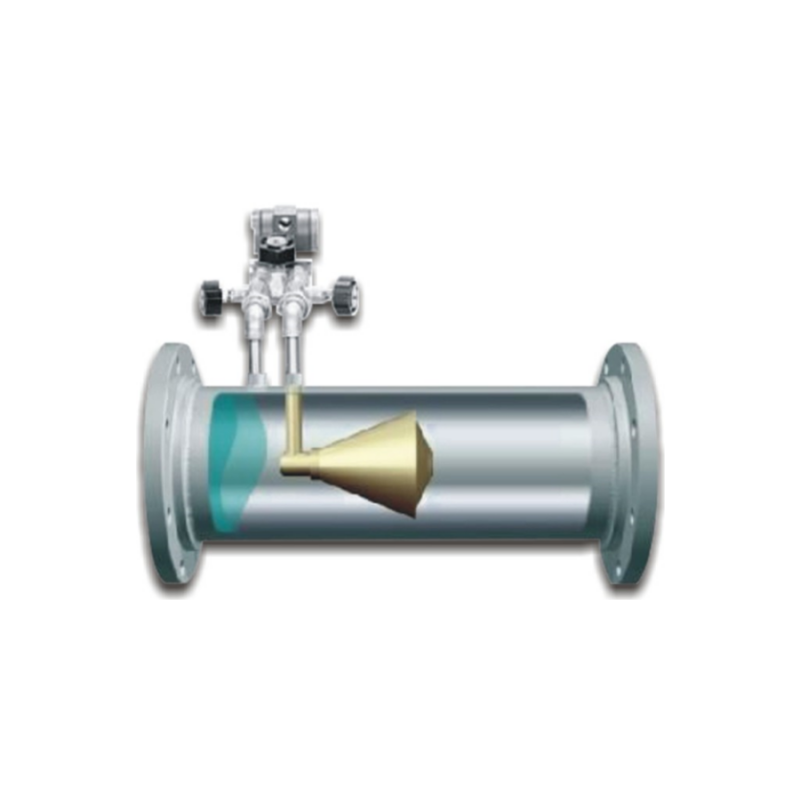

V 锥流量计（又称内锥式流量计）属于差压式流量仪表，适用于液体、气体、蒸汽及 ** 多相流（含少量液滴 / 粉尘）准确的计量。
核心适配：管径 DN15 ~ DN3000，温度 -40℃ ~ 1100℃，压力 0 ~ 42MPa。
典型介质：水、污水、酸碱液、原油、天然气、高炉 / 焦炉煤气、空气、烟气、饱和 / 过热蒸汽。

二、四大核心工业应用领域（按适配度排序）

1. 冶金与钢铁行业（★★★★★ *佳应用领域）

核心介质：高炉煤气、焦炉煤气、转炉煤气、混合煤气、压缩空气、蒸汽。
典型工况：高温（200~800℃）、含尘、含焦油萘、低压力、直管段严重不足。
应用点位：

• 高炉 / 焦炉煤气主管及支管计量。

• TRT 余压发电入口 / 出口。

• 轧钢加热炉燃料气计量。选型理由：自整流能力强（前 3D 后 1D），抗堵防粘，耐磨损，适合煤气站空间狭小的管道布局。

2. 电力与锅炉行业（★★★★☆）

核心介质：锅炉烟气、脱硫脱硝进出口烟气、热风、一次 / 二次风、蒸汽。
典型工况：大管径（DN800 以上）、低流速、含尘、负压 / 微正压。
应用点位：

• 锅炉引风机 / 送风机出口烟气计量。

• 脱硝系统氨逃逸前烟气流量测量。

• 热电厂蒸汽主管。选型理由：压损仅为孔板的 1/3，节能效果显著；不易堵塞，适合环保监测 CEMS 系统配套。

3. 石油化工与煤化工（★★★★）

核心介质：原油、渣油、稠油、循环水、腐蚀性酸碱液、煤气化合成气。
典型工况：高粘度、脏污介质、雷诺数低、流场畸变。
应用点位：

• 原油外输计量。

• 污水排放及回注。

• 气化炉粗煤气管道。选型理由：量程比宽（10:1~15:1），适合低流速测量；V 锥结构无滞留区，不易结垢。

4. 市政与水处理（★★★）

核心介质：原水、中水、污水、污泥（低浓度）。
典型工况：管道内壁粗糙、流速变化大、含有杂质颗粒。
应用点位：

• 自来水厂出厂水计量。

• 污水处理厂进水 / 出水总管。选型理由：抗干扰能力强，对直管段要求低，适合泵站出口直接安装。

三、“以旧换新” 替换应用场景（改造项目首选）

在以下场景，强烈建议用 V 锥替换传统孔板或普通涡街：

1. 直管段不足：原孔板安装在弯头 / 阀门附近，导致计量误差大、波动剧烈。

2. 经常堵塞：原孔板取压口或涡街探头被粉尘、焦油、纤维堵塞，维护频繁。

3. 压损过高：原孔板导致泵能耗增加，V 锥可降低运行成本。

4. 低流速不计量：原仪表在低负荷时无显示，V 锥可稳定测量低流速。

四、特殊定制应用

1. 高温型 V 锥：适配烟气、高温煤气，材质选 310S，配分体式导压系统。

2. 耐磨型 V 锥：适配高含尘磨损性介质（如水泥熟料、矿粉气流），锥体喷涂陶瓷或堆焊硬质合金。

3. 防腐型 V 锥：适配盐酸、硫酸等，材质选哈氏合金、钛合金。

4. 插入式 V 锥：适配特大管径（DN1000 以上），无需截断管道，安装成本低。

五、慎选与禁用场景（避坑指南）

虽然 V 锥适应性强，但在以下工况不推荐使用：

1. 极度洁净、低压损、高精度计量（如实验室、高纯气体）：建议选用科里奥利质量流量计或涡轮流量计。

2. 小管径（DN＜25）：加工成本高，性价比低，建议选用金属管浮子或微小涡街。

3. 浆液中固相含量极高（如浓矿浆、泥浆）：V 锥虽不易堵，但磨损较快，建议选用电磁流量计。

4. 对差压信号有严格延迟要求：由于 V 锥属于差压式，信号传输受导压管长度影响，响应速度慢于涡街。
