插入式气体涡街流量计选型方案   多钦仪表（上海）有限公司选型

一、产品概述

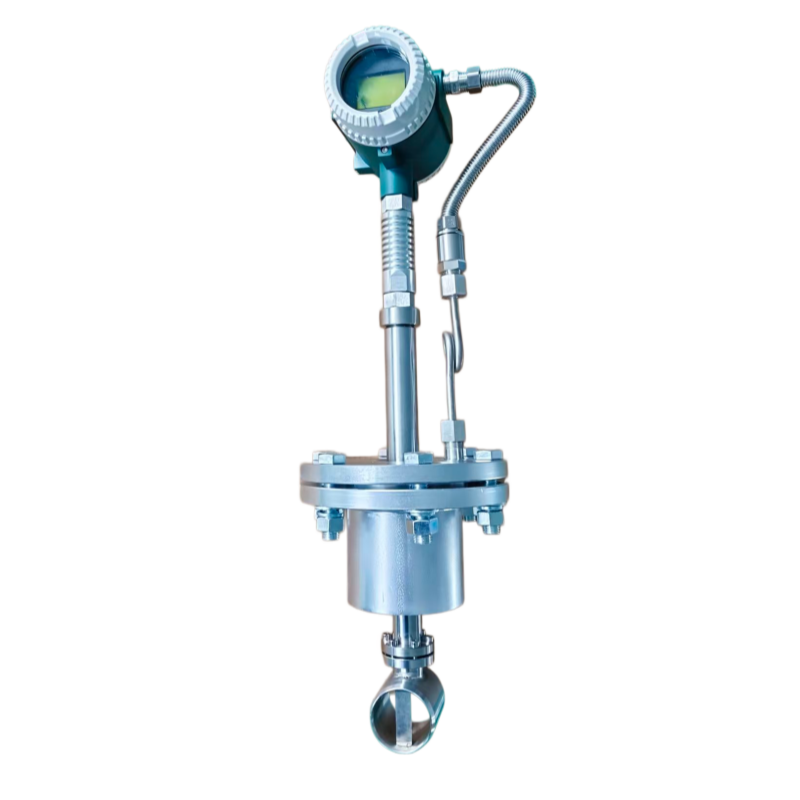

二、核心结构组成

1. 安装底座：带配对法兰底座，管道现场开孔焊接底座，仪表可插拔抽出，检修无需停气；耐压 PN16/PN25/PN40。
2. 加长探杆（核心）
   • 标准：304 不锈钢；腐蚀气体升级 316L / 哈氏合金 C276；高温蒸汽加长散热隔热段。
   • 前端集成旋涡发生体、压电传感探头，气体流过产生卡门涡街，频率对应流量。
3. 分体式转换器 加长散热引线，表头远离高温管道；内置一体化温压补偿，自动换算标况 Nm³；液晶显示瞬时、累积、温度、压力。
4. 密封组件：柔性石墨高温垫片、FKM/FFKM 氟橡胶密封，高低温、腐蚀工况不渗漏。

三、关键技术参数

1. 适用管径：DN300～DN3000
2. 精度：±1.0～±1.5 级，量程比 25:1
3. 气体适用流速：6～35m/s，低于 6m/s 测量波动明显
4. 温度区间
   • 常温气体：-20～120℃
   • 高温过热蒸汽分体隔热款：*高 450℃
5. 压力：PN16 常规，高压定制 PN25/PN40
6. 输出信号：4–20mA、RS485 Modbus、脉冲；可选 NB-IoT/4G 无线物联网远传
7. 防护 IP65，隔爆 Ex d II BT4 适配可燃工艺气、防爆车间

四、防腐分级（腐蚀气体 / 碱性废气专用）

1. 洁净气体（氮气、压缩空气） 探杆、发生体 304 不锈钢，FKM 密封，性价比高。
2. 含氯、轻度腐蚀废气（氨气、有机胺、盐水挥发气） 探杆 316L/2205 双相钢，钛传感探头。
3. 酸性强腐蚀气体（HCl、SO₂、磷酸蒸汽、湿氯气） 探杆外包 PTFE 防腐层，旋涡发生体哈氏合金 C276，全 PTFE 垫片密封。

五、安装规范（插入式专属要求）

1. 直管段要求（比管段涡街更长）
   • 上游≥20D，下游≥5D；
   • 双弯头、调节阀、风机出口上游≥25D；直管不足加装管道整流器。
2. 插入深度 探杆中心对准管道1/3 直径位置（气体流速特征测点），不可贴管壁或管道中心。
3. 安装姿态 探杆垂直插入管道，旋涡发生体迎向气流；蒸汽管道底座装在管道上部，避免冷凝液浸泡探头。
4. 管路配套
5. 蒸汽管道低点加装疏水阀，持续排冷凝水，防止水锤冲击探杆；
6. 风机、压缩机出口增设耐高温金属软接头减振；
7. 防爆场景：底座法兰铜编织防静电跨接，防爆屏蔽线缆、防爆接线盒；
8. 预留旁路阀门，检修抽插探杆时不中断供气。

六、适用介质与场景

适用

1. 工业气体：氮气、压缩空气、氧气、烟道废气、氨气、有机胺弱碱性气体；
2. 高温蒸汽：饱和 / 过热蒸汽厂区大总管、锅炉总出口计量；
3. 大口径老旧管道改造，无法全线停气断管加装仪表；
4. 热力管网、化工厂废气总管、制氮车间主干管线能耗统计。

不适用

1. 含大量粉尘、液滴、高结晶盐雾气体（易附着发生体造成零点漂移）；
2. 微小小管径 DN300 以下（优先选用管段式涡街）；
3. 长期低流速（＜6m/s）小负荷工况。

七、优劣势对比管段式涡街

优势

1. 大口径成本更低，DN300 以上相比管段式大幅节省造价；
2. 开孔插拔安装，老旧管网改造不用停产割管，施工简单；
3. 探杆可单独抽出清洗、更换，维护便捷；
4. 分体隔热结构适配 450℃高温蒸汽，自带温压补偿直接输出标方流量。

短板

1. 直管段需求更长，狭小管廊现场受限；
2. 同等管径下测量精度略低于整体管段式；
3. 高湿、多粉尘气体易积垢，需定期抽出吹扫探杆。

八、两套标准成套配置

配置 1：洁净氮气 / 压缩空气大总管

配置 2：高温腐蚀工艺废气 / 防爆蒸汽总管

防腐插入涡街、PTFE 包覆探杆、哈氏合金发生体、加长散热分体隔热结构、Ex d II BT4 隔爆表头、预留吹扫接口。

质保 2 年，价格为参考价；可按管道口径、介质温度腐蚀等级、无线远传、防爆需求定制探杆长度与防腐结构，支持通气现场标定。
