螺纹型涡轮流量计：通常为锥螺纹，详细资料欢迎来电咨询。



一、 选型核心方法

1. 明确介质适配性
   • 优先用于清洁、单相、低粘度液体（粘度≤5mPa・s，如水、柴油、汽油、纯水）；粘度＞5mPa・s 需选高粘度专用型，否则叶轮转动受阻，精度下降。
   • 介质含杂质时，需配套过滤器（滤网孔径≤叶轮通道 1/3），同时选择耐磨叶轮材质（如硬质合金、陶瓷）。
   • 腐蚀性介质（如酸碱溶液）：传感器本体选 316L 不锈钢、哈氏合金；密封件选氟橡胶、PTFE；食品医药行业需选卫生级材质，符合 GMP 标准。
2. 正确匹配流量与管径
   • 核心原则：实际工作流量需落在传感器量程的 20%~80% 区间，此区间内精度*优（±0.5% R~±1.0% R）；长期在量程下限（＜20%）运行易出现测量波动。

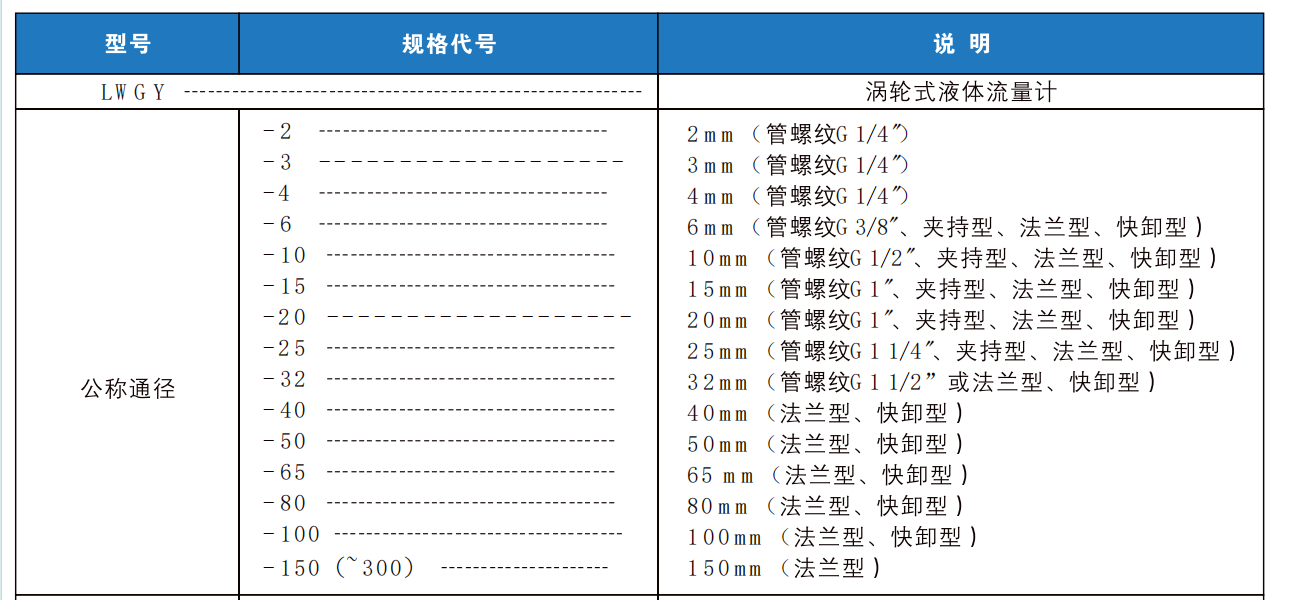

   • 口径选择：优先选与现场管道同口径的传感器（如 DN15、DN25、DN50），严禁通过变径管适配，防止湍流破坏流态。
   • 流量波动工况：预留 10%~20% 量程余量，或选用量程比宽的型号（如 1:10）。
3. 核对工况参数
   • 工作压力：传感器公称压力（PN）需≥现场压力，常用 PN10、PN16、PN25，防止壳体爆裂或密封失效。
   • 工作温度：介质温度需在传感器额定范围（常规 - 20℃~80℃，高温型≤120℃），超温会导致叶轮变形、衬里软化。
   • 防爆要求：易燃易爆场合（如加油站、化工车间）需选隔爆型（Ex d）或本安型（Ex ia），防爆等级匹配现场危险区域划分。
4. 确认连接与输出功能
   • 连接方式：根据场景选法兰、卡箍（快装） 连接，法兰需匹配国标（GB/T）、美标（ANSI）等标准；卫生场景优先选卡箍连接。
   • 输出信号：脉冲信号适合本地计数；4-20mA 模拟信号适合远程监控；RS485（Modbus-RTU）适合组网。
   • 供电方式：现场有电源选 24V DC；无电源选电池供电型，续航可达 3~5 年。
   •

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

螺纹连接液体涡轮流量计安装方法与注意事项

一、 安装方法

1. 安装前准备
   • 核对螺纹规格：确认流量计螺纹与管道螺纹型号一致（如 NPT1/2、G1/4），避免螺纹不匹配导致无法安装或密封失效。
   • 清洁管路与传感器：用洁净抹布擦拭管道内壁和流量计螺纹接口，去除油污、铁屑、杂质，防止安装后杂质卡滞叶轮。
   • 准备密封材料：根据介质特性选择密封件，普通清洁液体用聚四氟乙烯（PTFE）生料带；腐蚀性介质用PTFE 密封垫片；严禁用麻丝等易脱落纤维类密封材料。
2. 现场安装步骤
   • 缠绕生料带：在流量计外螺纹上顺时针缠绕生料带，缠绕层数控制在5~8 圈，螺纹端部预留 1~2 牙不缠绕，防止生料带进入流道污染介质或卡滞叶轮。
   • 手工预紧：将流量计螺纹端缓慢旋入管道接口，手工拧至无松动，确保流体流向与流量计壳体箭头方向一致。
   • 工具紧固：用两把扳手固定，一把扳手夹住流量计的六角安装座，另一把扳手拧动管道接头，拧紧力矩适中（小口径 DN15 以下，力矩控制在 15~25N・m），严禁直接钳夹流量计壳体，防止壳体变形损坏内部叶轮。
   • 固定传感器：安装完成后，用支架固定流量计本体，避免管路振动传递到传感器，或因管路自重导致螺纹接口应力开裂。
3. 安装后调试
   • 气密性测试：缓慢通入介质，关闭下游阀门，保压 5~10 分钟，检查螺纹接口有无渗漏。
   • 排空气体：打开上下游阀门，缓慢放气，确保流量计内部充满介质，无气泡残留，严禁空管启动。
   • 数据校验：观察流量计输出信号或显示值，对比实际流量（如通过标准容器计时），确认测量稳定无波动。
   •

二、 关键注意事项

1. 流态保障要求
   • 直管段要求：尽管是小口径螺纹连接，仍需保证流量计前≥5 倍管径、后≥3 倍管径的直管段，前端避免弯头、三通、阀门等扰流件；空间不足时，可加装小型整流器。
   • 安装姿态：优先水平安装；垂直安装时需保证流体自下而上流动，防止管道上部积气或叶轮因重力下垂卡滞。
2. 密封与防损伤禁忌
   • 严禁过度拧紧：螺纹连接过度用力会导致螺纹滑丝、传感器壳体开裂，或内部轴承变形，影响叶轮转动。
   • 避免杂质进入：安装前必须清理管路，介质含杂质时，上游需加装小型过滤器（滤网孔径≤叶轮通道 1/3），定期清洗滤网。
   • 适配介质温度：螺纹密封的耐高温能力有限，常规 PTFE 生料带耐温≤120℃，高温介质（＞120℃）需选用高温型螺纹密封胶，或更换为法兰连接方式。
3. 环境与维护注意
   • 远离振动源：螺纹连接抗振性弱于法兰 / 卡箍，需远离泵体、空压机等振动设备，必要时加装柔性接头减振。
   • 拆卸维护要点：拆卸时需用两把扳手反向固定，防止螺纹接口处打滑；维护后重新安装时，需更换新的生料带或密封垫片，避免重复使用导致渗漏。
   • 腐蚀防护：腐蚀性介质工况下，需选用不锈钢螺纹传感器，安装后在螺纹接口处涂抹防腐密封胶，防止螺纹锈蚀难以拆卸。
