蒸汽流量计选型及安装规范


蒸汽分为饱和蒸汽和过热蒸汽，具有高温、高压、可冷凝的特性，流量计选型核心是 适配蒸汽类型、耐温耐压、带温压补偿功能，安装需重点保障流态稳定、防止冷凝水影响测量精度。以下是具体方案：


一、 蒸汽流量计主流选型方案

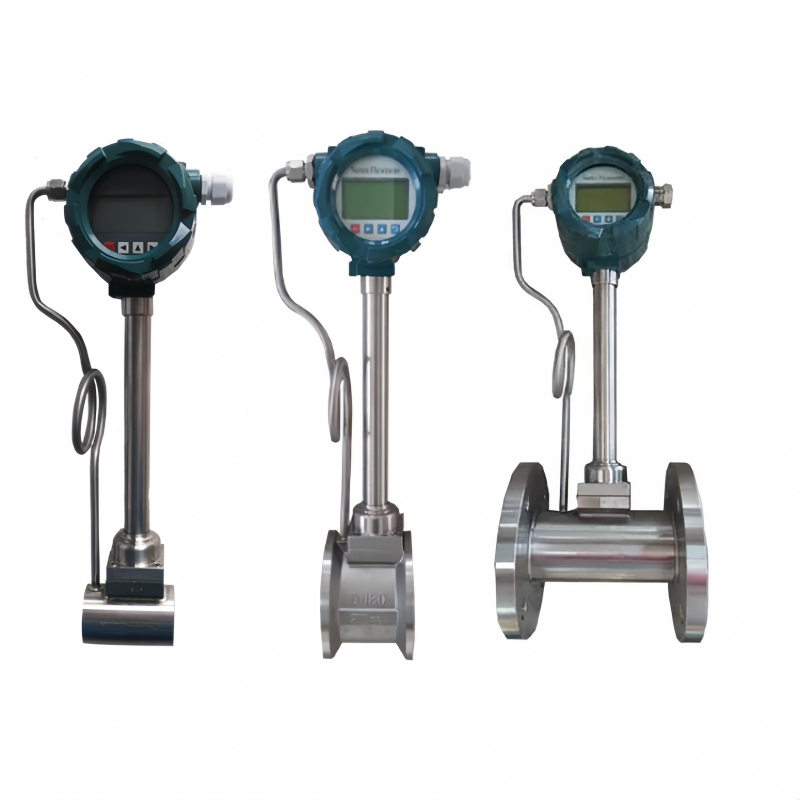

1. 涡街流量计（适配绝大多数蒸汽工况）

• 适用工况：饱和蒸汽、过热蒸汽，管径 DN15~DN300，工作压力≤4MPa，温度≤400℃；适合工业锅炉蒸汽输送、暖通空调蒸汽计量、化工工艺蒸汽控制。

• 核心选型要点

  1. 发生体结构与材质

     • 饱和蒸汽：选梯形发生体，抗冷凝水冲击，材质为316L 不锈钢；

     • 过热蒸汽：选矩形发生体，耐高温变形，材质为310S 不锈钢（耐温可达 800℃）。

  2. 功能配置（核心）

     • 必须带 一体化温度压力补偿：蒸汽体积流量受压力、温度影响，补偿后可直接输出标况体积流量（Nm³/h） 或质量流量（kg/h），无需人工换算；

     • 防爆要求：易燃易爆场合（如化工车间）选隔爆型（Ex d II BT4）；

     • 输出信号：4-20mA/RS485（Modbus），适配远程监控与 PLC 组网。

  3. 连接方式

     • 工业大流量：法兰连接（DN50 及以上）；

     • 实验室 / 小型设备：螺纹连接（DN15~DN25）；

     • 卫生级场景（如食品加工蒸汽）：卡装快接法兰。

• 核心优势

  • 无运动部件，故障率低，维护成本极低；

  • 量程比宽（1:10~1:20），可覆盖蒸汽负荷波动；

  • 压力损失小，节能降耗，适合长距离蒸汽输送。

2
差压式流量计（孔板 / 喷嘴，适合大口径、高压蒸汽）

• 适用工况：过热蒸汽为主，管径 DN200~DN1000，工作压力≥4MPa，适合电厂主蒸汽管道、大型锅炉蒸汽贸易结算。

• 核心选型要点

  1. 节流件类型：选标准孔板或长径喷嘴，材质为不锈钢或铬钼合金钢（耐高温高压）；

  2. 取压方式：优先角接取压，测量精度高，符合国标 GB/T 2624；

  3. 补偿配置：需配套差压变送器 + 温度变送器 + 压力变送器，通过流量积算仪实现温压补偿，输出标况流量。

• 核心优势：技术成熟、标准化程度高，测量数据稳定可靠，适合贸易结算级高精度计量；结构坚固，耐恶劣工况。

3                                       .
热式质量流量计（适合小流量、低压蒸汽）

• 适用工况：低压饱和蒸汽，管径 DN15~DN50，流量范围小（如实验室蒸汽取样、小型设备伴热蒸汽计量）。

• 核心选型要点：选插入式热式质量流量计，探头材质为316L 不锈钢，带温度补偿功能，直接测量质量流量，无需额外配套仪表。

• 核心优势：体积小巧，安装灵活；无节流件，压力损失极低；适合小流量蒸汽的精准计量。

二、 严禁选用的流量计类型

1. 涡轮流量计：蒸汽高温易导致叶轮变形，且冷凝水易冲击叶轮造成磨损，测量精度大幅下降；

2. 电磁流量计：蒸汽为非导电介质，无法产生感应电动势，无法测量；

3. 容积式流量计：齿轮 / 转子易被高温蒸汽损坏，且压力损失大，不适合蒸汽工况。


注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~


二、 蒸汽流量计安装规范

1. 通用安装前准备

• 管路预处理：蒸汽管道需保温良好，避免蒸汽冷凝成水；安装段管道内壁光滑无毛刺，管径与流量计公称直径一致，严禁变径安装。

• 辅材选型：法兰密封垫选用石墨复合垫（耐温耐压），螺栓选用高温合金螺栓；差压式流量计需加装冷凝罐，确保差压变送器两侧冷凝液柱高度一致。

2. 涡街流量计专项安装要求（核心）

• 安装姿态与位置

  1. 优先水平安装，流量计安装在管道水平段，发生体轴线与管道轴线重合；严禁安装在管道*低点（易积聚冷凝水）或*高点（易积气）。

  2. 测量过热蒸汽时，需远离蒸汽减温减压装置，距离≥20 倍管径，避免蒸汽温度波动影响测量。

• 直管段要求

  1. 上游直管段≥10 倍管径，下游≥5 倍管径；

  2. 若上游紧邻弯头、三通、阀门等扰流件，需延长上游直管段至15~20 倍管径，或加装整流器。

• 振动与干扰防护

  1. 远离泵体、空压机等振动源，间距≥1m；无法避开时加装柔性接头或减振支架。

  2. 信号线缆选用屏蔽耐高温电缆，屏蔽层单端接地；与动力电缆间距≥0.5m，避免电磁干扰。

3. 差压式流量计安装要求

• 节流件安装：孔板尖锐入口朝向蒸汽来流方向，法兰密封垫不得伸入管道内部；螺栓十字对称紧固，力矩均匀，防止节流件变形。

• 取压管路敷设

  1. 取压管路需水平或倾斜敷设（坡度≥1:10），向冷凝罐方向倾斜，便于蒸汽冷凝液流入冷凝罐。

  2. 测量饱和蒸汽时，必须在取压口附近加装冷凝罐，且两个冷凝罐高度一致，消除差压变送器两侧的温度差影响。

• 变送器安装：差压变送器安装在低于节流件的位置，利用液位差确保取压管路充满冷凝液。

3. 运行与维护注意事项

• 启动调试：缓慢开启蒸汽阀门，排尽管道内的冷凝水和空气；待蒸汽流量稳定后，校准流量计补偿参数，确保测量值准确。

• 定期维护

  1. 涡街流量计：定期检查发生体表面是否结垢、腐蚀，清理杂质；冬季需做好防冻保温，防止传感器冻裂。

  2. 差压式流量计：定期排放冷凝罐内的积水；检查取压管路是否堵塞，堵塞时用压缩空气吹扫。

• 防冻保护：户外安装的流量计需加装伴热带和保温层，防止低温环境下冷凝水结冰损坏仪表。
