蒸汽流量计：常用性价比高的涡街流量计来测量，也可以用差压式的V锥流量计或者孔板流量计来测量。这里重点介绍涡街式的蒸汽流量计。

 蒸汽流量计 常用型号及配置：


  常用型号：LUGB-DS40F210

  型号注解：涡街流量计，介质为过热蒸汽，DN40，表体材质为304不锈钢，介质温度：-40-350°C，工作压力4.0MPa；脉冲信号输出，本安型，配套碳钢安装法兰、螺栓螺母等紧固件，夹装法兰式安装。

可以配套二次仪表、压力变送器和热电阻进行测量使用。

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

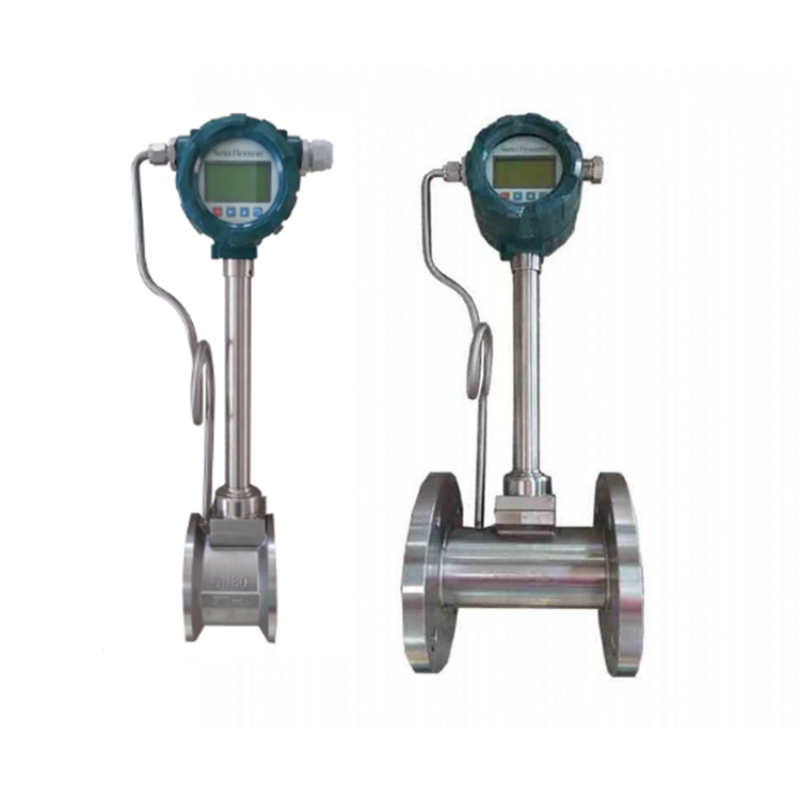

   过热蒸汽流量计，常规额定压力4.0MPA，zui高可以做到5MPa或者6.3MPa,根据口径的不同选择对应的高压等级。表体材质为304不锈钢材质，现场显示或分体显示瞬时流量和累计流量，常用压力4.0MPa,（高压型定做）温度330度以下，夹装式或法兰式或内螺纹或外螺纹或插入式安装，脉冲或4-20mA输出，12V或24V或电池供电可选。也可以选择在线稳压补偿，根据自己实际工况而定，欢迎来电来函咨询，我们将为您提供流量计服务。
蒸汽涡街流量计是一种基于卡门涡街原理的速度式流量计，专为饱和蒸汽、过热蒸汽等气体介质设计，凭借高精度、宽量程、耐严苛工况的特点，成为工业蒸汽计量与能源管理的核心设备之一。

一、核心工作原理

二、适配蒸汽类型与工况范围

1. 适用蒸汽介质

• 饱和蒸汽：需配合压力 / 温度补偿，修正蒸汽密度随压力变化的影响；
• 过热蒸汽：通过温度、压力双补偿，精准计算过热蒸汽的实际密度。

2. 典型工况参数

• 温度范围：常规型≤250℃，高温型可至 330℃；
• 压力范围：≤4.0MPa（部分型号可至 6.3MPa）；
• 流速范围：蒸汽流速推荐 2~70m/s（*佳 5~30m/s）；
• 量程比：1:10~1:30（宽量程可覆盖蒸汽负荷波动大的场景）。

三、产品核心优势

1. 计量精准，数据可靠

• 精度等级：1.0 级（部分高精度型号达 0.5 级），满足贸易结算、能源计量的精度要求；
• 补偿功能：内置温度 / 压力传感器，自动补偿蒸汽密度变化，确保不同工况下的测量准确性；
• 重复性好：重复性误差≤0.2%，多次测量数据稳定，适合长期能耗统计。

2. 耐严苛工业环境

• 材质耐用：传感器采用 304/316L 不锈钢，抗腐蚀、耐高温氧化；
• 抗干扰强：内置滤波电路 + 涡街频率锁定技术，可消除管道振动、电磁干扰对信号的影响；
• 无活动部件：结构简单，无机械磨损，减少故障点，降低维护成本。

3. 安装与使用便捷

• 连接方式：法兰连接（DN15~DN300）、螺纹连接（DN15~DN50），适配不同管道规格；
• 直管段要求低：前直管段≥10D、后直管段≥5D（D 为管道内径），安装空间更灵活；
• 智能显示：配备 LCD 显示屏，可实时显示瞬时流量、累积流量、温度、压力等参数，支持 4~20mA、RS485 等信号输出，对接 PLC/DCS 系统。

四、主要应用场景

• 热电行业：蒸汽外供贸易结算、内部能耗分摊计量；
• 化工 / 制药：蒸汽工艺配比、反应釜加热蒸汽流量控制；
• 印染 / 造纸：蒸汽烘干、蒸煮工序的流量监测与成本核算；
• 集中供热：热力站蒸汽输送计量、用户端用汽量统计。

五、选型与安装注意事项

1. 选型关键参数：管道口径、蒸汽类型（饱和 / 过热）、工作温度 / 压力、*大 / *小流量；
2. 安装禁忌：避免安装在管道弯头、阀门、泵出口附近（易产生流场紊乱）；
3. 维护要点：定期检查传感器清洁度（避免结垢影响漩涡检测），每年校准 1 次以保证精度。

售后与质保

多钦仪表（上海）有限公司供应的所有产品：

所有产品质保2年；

免费提供电话咨询、指导安装调试等服务；

协商上门指导安装、调试等事宜，只收取合理的差旅费用；

量大可以免费上门指导安装、调试；

服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。相信我们从事流量计行业10多年的经验能为你带来满意的服务。
