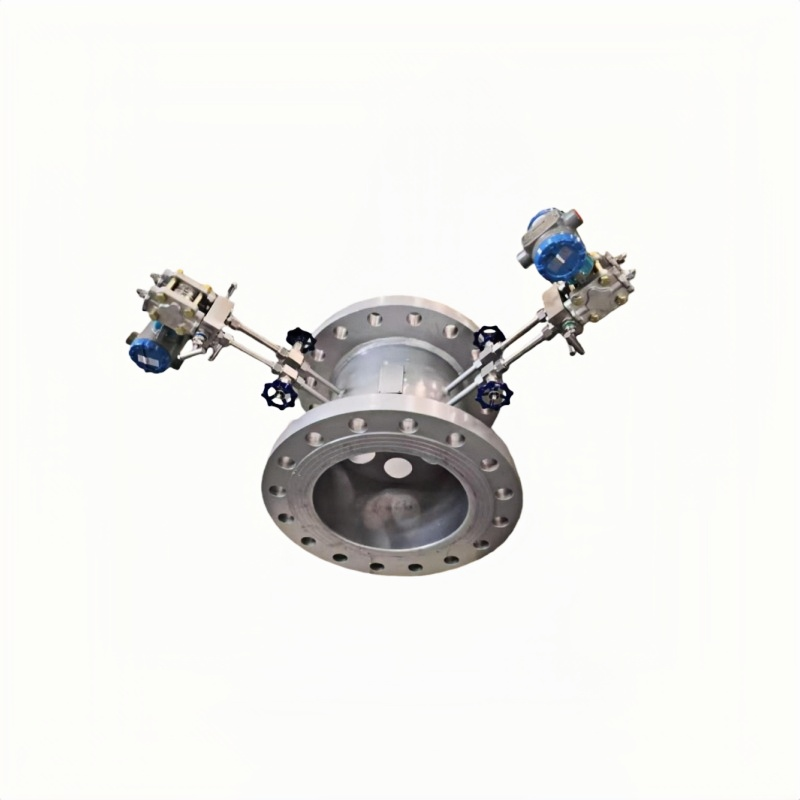

中温型 V 锥流量计

中温型 V 锥流量计是适配介质温度 80℃~350℃ 工况的差压式流量仪表，在常温型基础上升级了耐温材质与密封结构，通过 V 锥节流件形成稳定差压信号计量流量，适配中温中低压下的液体、气体、中压蒸汽等多介质计量，是石油化工、电力冶金等行业中温工艺管线的常用计量仪表，核心满足中温无强腐蚀、超高压的常规工艺计量需求。

一、核心技术参数

1. 温度范围：介质工作温度 80℃~350℃，环境温度 - 20℃~80℃，需配套简易伴热 / 保温配件

2. 计量精度：±0.5%~±1.0%（标定后），重复性 ±0.1%

3. 量程比：10:1，中温工况下小流量（量程 30% 以下）计量仍稳定

4. 公称通径：DN25~DN3000，适配常规工业管道规格

5. 公称压力：PN1.6~PN64（中低压为主，可定制高压款）

6. 适配介质：中温水、导热油、中温工艺液；高温压缩空气、高炉煤气、中温燃气；中压饱和蒸汽、微过热蒸汽

7. 过流材质：主流 304/316L 不锈钢，高温段可选合金钢（如 1Cr18Ni9Ti），密封件采用耐高温氟橡胶 / 石墨垫片

8. 连接方式：法兰对焊、焊接式为主，适配中温管道密封要求，信号输出支持 4-20mA、RS485（Modbus）

二、选型关键要点

1. 明确中温介质属性：区分液 / 气 / 蒸汽，提供介质工作温度下的密度、粘度，含尘 / 含杂质需说明颗粒粒径（≤50μm 可适配）

2. 精准核对工况参数：确认实际工作压力、常用 / *大 / *小流量，保证常用流量落在量程 30%~80% *优区间

3. 匹配耐温等级：根据介质实际温度选择对应材质，温度≥250℃时优先选用合金钢节流件 + 石墨密封

4. 配套附件选择：标配耐高温型差压变送器，必须配套冷凝罐（蒸汽工况）、耐高温引压管（不锈钢材质），按需加装保温层，无需复杂伴热系统

5. 确认安装条件：提前核实现场管道直管段、连接方式，中温工况优先选择水平安装，便于引压管排凝 / 排气

三、典型应用场景

适配 80℃~350℃中温中低压的工业工艺管线计量，核心应用领域：

1. 电力行业：电厂中压蒸汽、锅炉给水、冷却循环中温水、热风系统流量计量

2. 石油化工：中温导热油、原料油、工艺液输送计量，炼油厂中温燃气、工艺气体计量

3. 冶金行业：高炉中温煤气、热风炉热风、炼钢中温冷却介质计量

4. 煤化工 / 建材：中温工艺水、蒸汽、合成气计量，水泥厂中温热风、烟气（净化后）计量

5. 通用工业：印染、造纸行业中温蒸汽、热水，橡胶行业中温导热油流量监测

四、安装与维护要求

（一）安装规范

1. 直管段要求：上游 3~5D、下游 0~1D（D 为管道通径），与常温型一致，远离弯头、三通、阀门及泵体出口（≥3D）

2. 安装位置：优先水平安装，蒸汽 / 液体工况引压管从管道侧部取压，气体工况从顶部取压；垂直安装时流体必须自下而上

3. 耐温密封要求：法兰连接需加装耐高温密封垫片，引压管采用耐高温不锈钢管，蒸汽工况必须在引压管加装冷凝罐，避免高温介质直接进入变送器

4. 保温防护：节流件及引压管外侧按需加装保温层，防止温度骤降产生凝液，影响计量精度

（二）日常维护

1. 常规检查：每月检查法兰密封面无泄漏、引压管阀门无堵塞、变送器温度显示正常，重点排查密封垫片无老化

2. 清洗保养：每 6~12 个月拆下节流件，用高温清洗剂冲洗表面杂质，检查节流件无变形、腐蚀，擦干后复位

3. 校准标定：每 1~2 年进行现场校准或实验室标定，中温工况下若介质温度波动大，可适当缩短校准周期

4. 故障处理：流量显示波动优先检查引压管是否积气 / 积液、密封垫片是否老化；无显示重点排查变送器接线及耐高温元件是否损坏

五、核心优势

1. 耐温适配性强：80℃~350℃宽中温覆盖，材质与密封针对性升级，满足中温工艺管线计量需求

2. 抗干扰 + 安装灵活：直管段要求低，对流体流态畸变、管道扰动适应性好，现场空间狭小也可安装，无需改造管道

3. 耐磨防堵：流线型 V 锥节流件无易堵死角，中温工况下无杂质堆积，可适配微含尘、微浊的中温介质

4. 计量稳定：量程比宽，中温下差压信号受温度、压力小幅波动影响小，小流量计量精度有保障

5. 维护成本适中：无复杂易损部件，仅需常规检查和定期清洗，耐高温配件通用易采购，后期运营成本低

6. 结构坚固：节流件整体锻造加工，机械强度高，抗中温流体冲刷、磨损能力强，正常使用使用寿命 8~10 年

六、适用与不适用场景

适用

• 80℃~350℃中温中低压的液体、气体、中压蒸汽计量

• 现场管道直管段不足，工艺流量波动较大的中温场景

• 中温微含尘、微浊介质的管线计量，维护资源有限的工业场景

不适用

• 介质温度＞350℃的高温工况（需选用高温型 V 锥流量计）

• 强腐蚀、强氧化性的中温介质（需定制特殊防腐耐高温材质）

• 含大颗粒杂质（粒径＞50μm）、高粘度（粘度＞100mPa・s）的中温介质

• 超高压（PN64 以上）、高真空的中温工况

• 介质温度＜80℃的常温工况（无需选用，常温型性价比更高）
