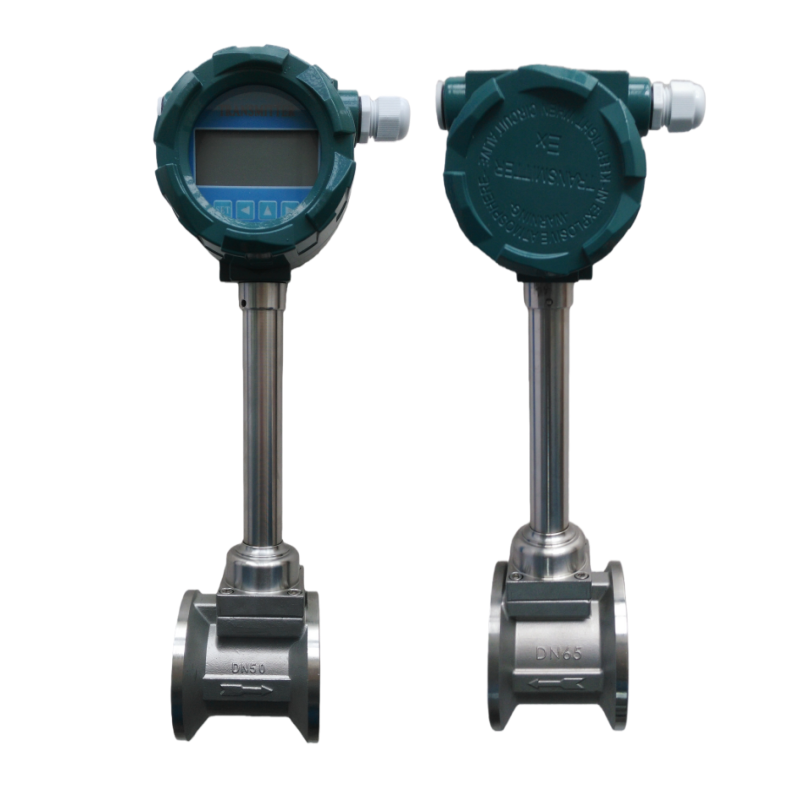

水用涡街流量计是基于卡门旋涡分离原理的速度式流量计，通过检测流体绕流旋涡发生体产生的旋涡频率计算流量，适配洁净、低粘度的管道水计量场景，不过在水工况中的应用范围窄于电磁、超声波流量计，以下是详细的选型、安装及应用要点：


一、 工作原理与水工况适配性

• 适合测量洁净、无杂质、低粘度的清水（如自来水、锅炉软水），粘度需≤5mPa・s；
• 不适用于含泥沙、气泡、纤维的水（杂质会磨损发生体，气泡会干扰旋涡信号），也不适用于低流速（＜0.5m/s）的水流量测量；
• 优势是无活动部件、压损小，适合大口径（DN50~DN300）、大流量的清水管道。

二、 选型核心要点

1. 过流部件材质
   • 测量管和发生体优先选304/316L 不锈钢，适配普通清水或含微量氯离子的水；
   • 密封件选用氟橡胶（FKM），耐温范围 - 20℃~150℃，防止水渗漏，避免普通橡胶密封件长期浸泡老化。
2.
3. 口径与量程匹配
   • 公称口径：常见 DN50~DN300，需与管道公称直径一致，避免缩径 / 扩径造成流场紊乱；
   • 流速范围：水的*佳测量流速为 0.5~5m/s，流速低于 0.5m/s 时旋涡信号弱，测量误差会超过 ±2%；高于 5m/s 时会加剧发生体磨损；
   • 量程比：水工况下量程比约 1:15，选型时需保证常用流量落在量程的 30%~70%。
4.
5. 功能选型
   • 温压补偿：水的密度受温度影响较小，常规工况无需补偿；若测量高温热水（≥80℃），可选配一体化温度补偿模块，提升测量精度；
   • 防护等级：室内安装选 IP65，室外潮湿 / 地下井安装选 IP68，防止水汽侵入电路；
   • 输出信号：需接入控制系统的选 4-20mA 模拟输出 + RS485 数字输出，仅现场查看选本地显示型。

三、 安装与维护规范

1. 安装关键要求
2.
   • 直管段：涡街流量计对水流流场敏感，上游需保证15 倍公称直径（DN） 直管段，下游需保证5 倍 DN直管段；若上游有弯头、阀门等扰流部件，直管段长度需加倍，或加装整流器；
   • 安装位置：优先水平安装，发生体轴线与水平方向平行；测量液体时必须保证管道满管，严禁安装在管道*高点（易积气）或*低点（易积渣）；
   • 防振动措施：水管道若靠近泵、压缩机等振动源，需在流量计前后加装减振支架，或选用带抗振动算法的智能型涡街流量计，避免振动干扰旋涡信号检测；
   • 预处理：上游需加装Y 型过滤器（过滤精度≤0.1mm），过滤水中的泥沙、铁锈等杂质，防止磨损发生体。
3.
4. 日常维护要点
5.
   • 定期清洁：每 3~6 个月检查发生体表面是否有结垢、粘附杂质，结垢会改变发生体形状，导致斯特劳哈尔数偏移，可用软刷蘸清水清洗，禁止用硬物刮擦；
   • 校准周期：贸易结算用仪表每年校准一次，过程监控用仪表每 2 年校准一次，重点校准频率与流量的对应关系；
   • 防冻措施：北方冬季室外安装时，需排空流量计内的积水，或做保温伴热处理，防止冻裂测量管。

四、 优势与局限性（对比水用电磁流量计）

五、 典型应用场景

• 工业厂区大口径清水输送管道的过程监控；
• 自来水厂清水出厂管道的流量计量（需保证水质洁净）；
• 锅炉软水补给管道的流量测量（低杂质、低粘度工况适配）。
