一、夹持式涡街流量计具体选型方法

1. 首先一步：确定介质类型，匹配漩涡发生体材质与结构涡街流量计的测量稳定性直接取决于发生体与介质的适配性，需按介质分类选型：
   • 清洁液体（水、溶剂、药液）：选 三角柱形发生体，材质优先 316L 不锈钢（耐轻微腐蚀）；食品医药行业需选内壁抛光的卫生级发生体，无卫生死角。
   • 干燥气体（空气、氮气、天然气）：选 三角柱或梯形发生体，材质 304/316L 不锈钢，需确保发生体表面光滑，防止介质中微量杂质附着。
   • 饱和 / 过热蒸汽：选 梯形或矩形发生体，材质耐高温不锈钢（如 310S），耐温需≥介质温度（常规蒸汽≤350℃），同时配套耐高温卡箍密封垫（如石墨垫）。
   • 腐蚀性介质（酸碱溶液、腐蚀性气体）：发生体选哈氏合金 C-276 或钛合金，卡箍密封垫选 PTFE 材质，避免介质腐蚀部件。
2.
3. 第二步：正确匹配流量范围，确定口径规格
   • 核心原则：实际工作流量需落在流量计 量程的 30%~80% 区间，此区间内测量精度*优（±1.0% R~±1.5% R）；若长期在量程下限（＜30%）运行，会出现测量波动。
   • 口径选择：卡箍口径（如 DN15、DN25、DN50）必须与现场管道口径 完全一致，严禁变径安装（变径会破坏流态，增大测量误差）。
   • 量程余量：工况流量波动大时（如蒸汽负荷峰谷差＞50%），预留 10%~20% 量程余量，避免峰值流量超出流量计额定上限。
4.
5. 第三步：核对工况参数，满足耐温耐压要求
   • 工作压力：卡箍公称压力（PN）需≥现场工作压力，常规工业工况选 PN16/PN25，蒸汽高压工况选 PN40；同时确认卡箍的耐压等级与流量计本体一致，防止密封失效。
   • 工作温度：根据介质温度选择对应型号，常规型耐温 - 20℃~150℃，高温型（蒸汽专用）耐温 - 40℃~350℃；需重点匹配卡箍密封垫的耐温性（如硅胶垫耐温≤120℃，石墨垫耐温≤350℃）。
   • 防爆 / 防护要求：
     • 易燃易爆场合（如燃气、溶剂）：选 隔爆型（Ex d II BT4）或本安型（Ex ia II CT6），防爆等级需匹配现场危险区域划分。
     • 户外或潮湿环境：防护等级≥IP65，防止雨水渗入电路。
6.
7. 第四步：确认输出信号与功能，适配系统需求
   • 输出信号选型：
     • 本地显示 / 脉冲计数：选脉冲输出型，直接对接积算仪。
     • 远程监控 / PLC 组网：选 4-20mA 模拟信号或 RS485（Modbus-RTU）数字信号。
     • 多参数测量：蒸汽工况需选带 温度压力补偿一体化 型号，直接输出标况体积流量或质量流量。
   • 供电方式：现场有电源选 24V DC 供电；无电源场景选电池供电型（续航 2~3 年），适合偏远测点。
8.
9. 第五步：匹配卡箍连接标准，满足安装场景要求
   • 卡箍标准选择：
     • 食品医药行业：选 卫生级快装卡箍（如 ISO 2852 标准），卡箍抛光处理，密封垫为食品级硅胶 / PTFE。
     • 工业通用场景：选 工业级卡箍（如国标 GB/T、美标 SMS 标准），确保与管道卡箍快速对接。
   • 安装空间适配：卡装涡街流量计直管段要求为 前 10 倍管径、后 5 倍管径，若现场空间受限，需加装整流器；同时确认卡箍拆装空间充足，满足频繁维护需求。
10.
11. 第六步：特殊工况补充选型
    • 低流速工况：选 宽量程涡街流量计（量程比 1:20），适配低流速稳定测量。
    • 含微量杂质介质：上游加装 精细过滤器（滤网孔径≤发生体通道 1/3），防止杂质附着发生体表面影响漩涡频率。

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~


选型举例：LUGB-DG20F11U
型号注解：涡街流量计，测量介质为气体，DN20，表体材质为304不锈钢，介质温度：常温，工作压力1.6MPa；现场显示瞬时流量和累计流量，4-20mA输出，24V供电，配套碳钢安装法兰、螺栓螺母等紧固件。保证精度可测流量范围：6-30 m³/h,输出频率226-1130 Hz

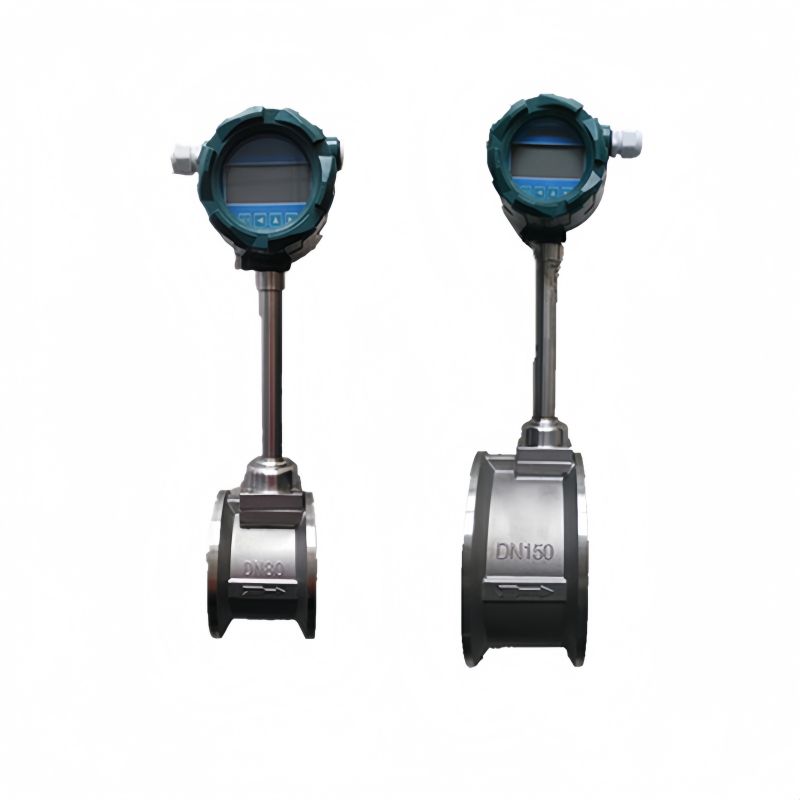

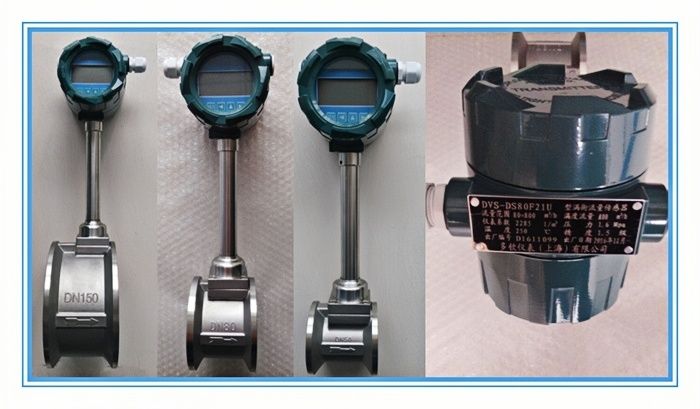

常用样品展示：


二、主要用途

1. 食品医药行业：纯净水、药液、蒸汽的流量计量（卡装连接易拆卸清洗，符合 GMP 标准）；
2. 化工轻工：溶剂、导热油、压缩空气的过程控制；
3. 暖通空调：蒸汽、冷冻水的能耗计量；
4. 小型工业管路：小口径、频繁拆卸维护的流体系统（如实验室、小型生产线）。

三、核心优势

1. 安装 / 维护高效卡箍连接无需工具即可快速拆装，大幅缩短停机维护时间，尤其适合需频繁清洗的卫生场景。
2. 无运动部件，寿命长依赖漩涡效应测量，无叶轮、轴承等易损件，介质清洁时故障率极低，维护成本远低于涡轮流量计。
3. 适配多介质可测气体、液体、蒸汽，量程比宽（通常 1:10~1:20），能覆盖工况流量波动。
4. 卫生性好卡装连接 + 无死角流道，满足食品、医药等行业的卫生要求，避免介质残留污染。
