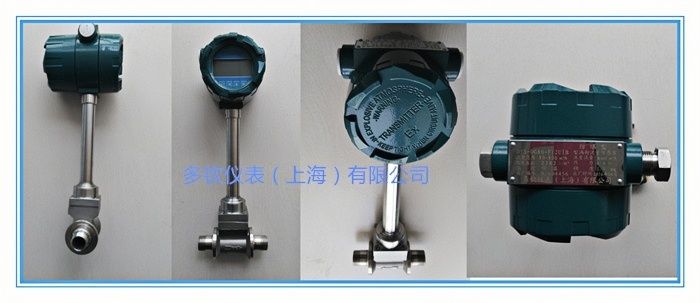

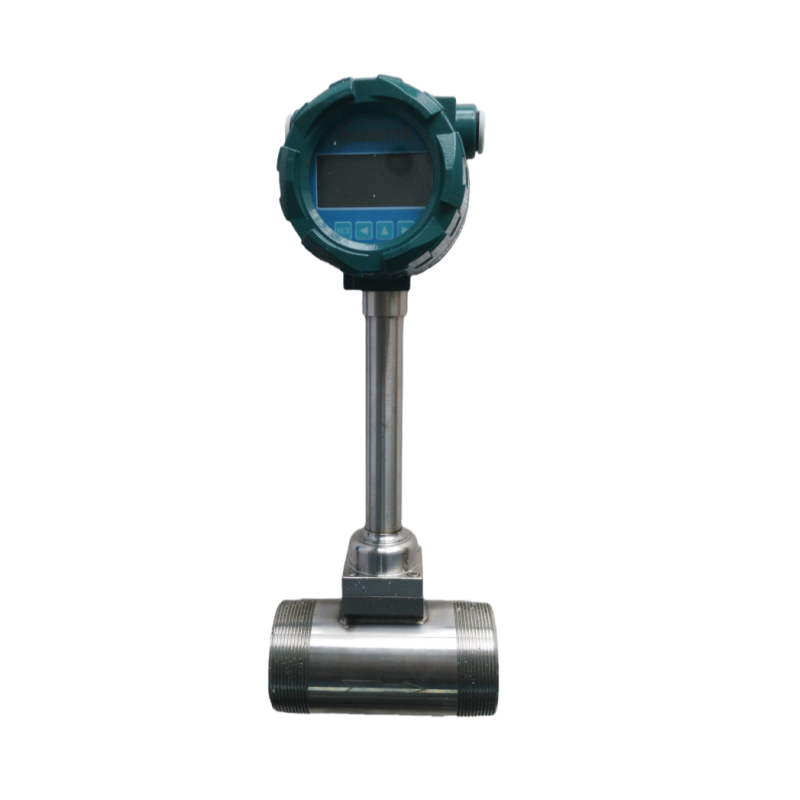

选型举例：常用型号：LUGB-LG20F11U
型号注解：涡街流量计，测量介质为气体，DN20，表体材质为304不锈钢，介质温度：常温，工作压力1.6MPa；现场显示瞬时流量和累计流量，4-20mA输出，24V供电，螺纹连接。保证精度可测流量范围：6-30 m³/h,输出频率226-1130 Hz


螺纹连接涡街流量计的使用场合及安装注意事项

一、 主要使用场合

1. 实验室小流量液体 / 气体计量适配纯水、试剂、溶剂、压缩空气等清洁介质的小流量监测，螺纹连接可直接集成到实验装置管路，无需复杂法兰对接，满足精密取样、配比的计量需求。
2. 小型工业设备配套用于小型生产线的冷却液、润滑油、导热油等介质的流量监控，比如机床冷却系统、小型液压设备的油路计量，适配设备的紧凑安装空间。
3. 轻工日化小口径管路化妆品、食品添加剂等行业的小剂量原料输送计量，螺纹连接拆卸方便，便于定期清洗管路，避免介质残留污染。
4. 燃气 / 气体小型终端计量适用于天然气、液化气等气体的小型终端用户（如实验室燃气点、小型锅炉），需选用气体专用螺纹涡街流量计，搭配防爆功能。

二、 核心安装注意事项

（一） 流态保障：直管段与安装姿态

1. 直管段要求必须满足前 10 倍管径、后 5 倍管径的直管段长度，上游严禁紧邻弯头、三通、阀门等扰流件；若安装空间不足，需加装微型整流器，防止流态紊乱导致漩涡频率检测失真。
2. 安装姿态规范
   • 测量液体：优先水平安装，确保管道满管；垂直安装时需保证流体自下而上流动，避免管道上部积气冲击漩涡发生体。
   • 测量气体：水平安装或垂直向上安装，防止管路积液浸泡传感器探头，影响信号采集。
3. 规避负压与气蚀螺纹连接的密封耐压能力有限，严禁安装在负压管路，同时避免下游阀门突然关闭导致的局部气蚀，损坏发生体。

（二） 螺纹连接与密封规范

1. 螺纹规格匹配确认流量计螺纹与管道螺纹型号完全一致（如 NPT1/2 对应管道 NPT1/2），严禁混用公制、英制螺纹，防止连接松动或渗漏。
2. 密封材料选型
   • 普通清洁介质：用PTFE 生料带，顺时针缠绕 5~8 圈，螺纹端部预留 1~2 牙不缠绕，避免生料带碎屑进入流道。
   • 腐蚀性介质：选用PTFE 密封垫片或耐腐蚀螺纹密封胶，禁止使用麻丝等易脱落材料，防止杂质卡滞发生体。
3. 紧固力度控制采用双扳手固定法：一把扳手夹住流量计的六角安装座，另一把扳手拧动管道接头，拧紧力矩控制在15~25N·m（DN15 以下），避免过度用力导致壳体变形或螺纹滑丝。

（三） 振动与干扰防护

1. 远离振动源螺纹连接抗振性弱于法兰连接，严禁安装在泵体、空压机、大功率电机附近；必要时加装柔性接头或减振支架，防止机械振动干扰漩涡信号，造成测量值波动。
2. 电磁干扰屏蔽信号线缆选用屏蔽线，屏蔽层单端接地；流量计与变频器、接触器等强电磁设备的距离需≥1m，避免电磁干扰引发信号漂移。
3. 接地要求流量计本体需单独接地（接地电阻≤10Ω），尤其是测量导电液体时，良好接地可消除地电位差，避免零点漂移。

（四） 介质适配与维护

1. 介质预处理若介质含微量杂质，需在流量计上游加装小型过滤器（滤网孔径≤发生体通道 1/3），定期清洗滤网，防止杂质附着在发生体表面，影响漩涡生成。
2. 温度适配确认介质温度在流量计额定范围（常规型 - 20℃~150℃），高温介质需选用耐高温密封材料（如石墨垫片），避免螺纹密封件老化渗漏。
3. 拆装维护要点拆卸时用双扳手反向固定，防止螺纹接口打滑；维护后重新安装需更换新的生料带或密封垫，严禁重复使用旧密封件；长期停机时，排空管路介质，封堵进出口，防止锈蚀。
