防腐型金属转子流量计：也称作金属浮子流量计，耐腐蚀，内衬四氟。



微信：
工作QQ：--- 484471326
传真：
邮箱： @139.com
网站：www.duoqinsh.com
      www.duoqinyb.com

售后与质保：所有产品质保2年；免费提供电话咨询、指导安装调试等服务；协商上门指导安装、调试等事宜，只收取合理的差旅费用；量大可以免费上门指导安装、调试；

服务宗旨：不管产品使用多长时间，只要您选择与我们合作，我们都会为您解决所有使用过程中的问题，直到满意为止。相信我们从事流量计行业15年的经验能为你带来满意的服务。

注意事项：流量计，有多种管径和规格，根据现场实际工况有不同的配置，需要选型才能报价，不是一口价产品。

常用型号：DQH-40FA-RPO-1.6E-M1DA000
型号注解：防腐性金属浮子流量计，又称防腐性金属转子流量计，DN40，测量介质为气体或腐蚀性液体，下进上出型，测量管为304不锈钢，衬四氟内衬，纯机械式，就地指示型，法兰式安装，额定压力1.6MPa,常温。

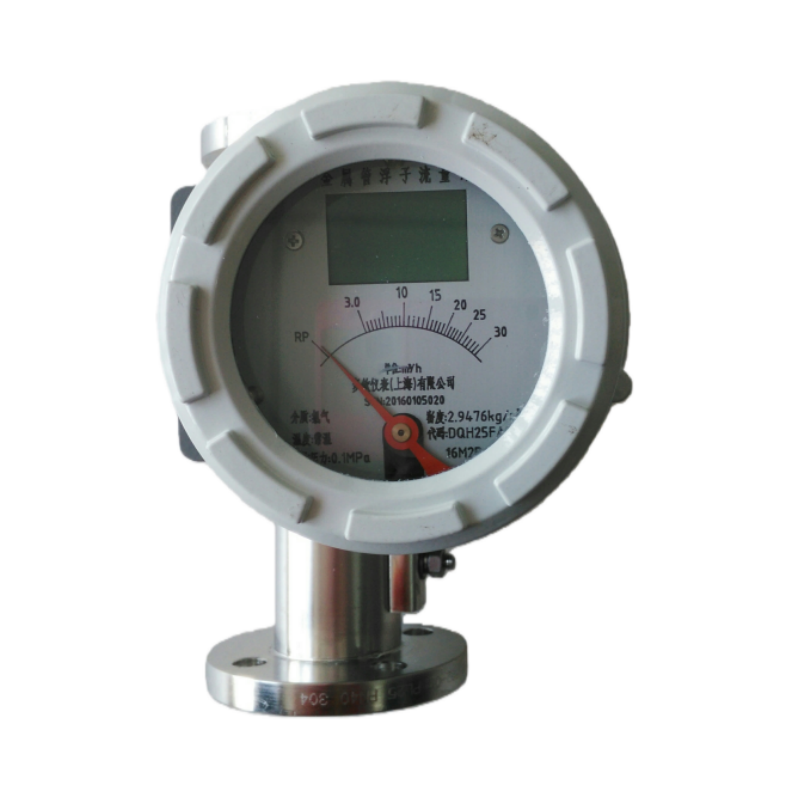

样品展示：


防腐型金属转子流量计测量原理：

          DQH系列智能型金属管浮子流量计，又称金属转子流量计，实际上是一种可变面积式流量计。它通常具有一段直立的椎管和一个可以在其中自由地岁流量大小上下移动的浮子。当流体自下而上流经椎管时，流体的动能在浮子上产生的推力S和流体的浮力A使浮子上升。随着椎管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的推力S随之下降。当推力S与浮力之和等于浮子自身重力G时，浮子处于平衡状态，并稳定在某一高度。该高度位置对应的刻度指示流体流过流量计的流量。总结其原理就是：当测量的介质处于某一流量时，磁性浮子在测量管中对应一个浮子的位置，这个浮子位置通过指示器中的磁耦合系统传给指针，在刻度盘上即可读出相应的流量值。

DQH系列智能型金属管浮子流量计可测量液体、气体和水蒸气，具有坚固、安全、耐用等特点。其耐高压、高温等性能尤其适用于测量腐蚀性强、浑浊、以及肮脏的液体。本系列流量计规格品种齐全，有指示性、电远传型、耐腐型、夹套型防爆型等多种产品。

DQH系列智能型金属管浮子流量计主要有两部分组成：1传感器，2转换器。传感器将流量的大小转换成浮子的位移量，通过磁耦合系统，将浮子的位移量传给转换器指示出流量大小，转换器有M1和M2两种结构形式，配装不同的变送器组成了不同的功能组合。

二：防腐型金属转子流量计产品概述：

  DQH系列智能型金属管浮子流量计是全金属结构，可带无磁滞后、无任何传动机构变送器，可现场安装气阻尼装置的模块化金属管浮子流量计。基于模块化设计，远传信号输出，开关信号输出，累计量显示，HART 协议执行，Profibus-PA 总线，可以全部根据用户需求即时安装与使用。 高温、高压设计，防腐材料选用，X－射线探伤，可以保证产品适用于任何现场需求。

三：防腐型金属转子流量计性能优势：

1. 金属管浮子流量计适用于小口径和低流速介质流量测量；

2. 工作可靠，维护量小，寿命长；

3. 金属管浮子流量计对于直管段要求不高；

4. 较宽的流量比10：1；

5. 双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；

6. 非接触磁耦合传动；

7. 金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；

8. 可用于易燃、易爆危险场合；

9. 可选二线制、电池、交流供电方式；多参数标定功能；

10. 金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.

四：产品特点

* 坚固、简洁、可靠设计
* 模块化、智能化指示器设
* 一次成型测量锥管
* 陶瓷气阻尼装置
* 坚固、简洁、可靠设计
* X－射线探伤
* 低压力损失设计
* 短行程、小型结构、250mm高
* 德国KROHNE 公司计算软件保证计算准确
* 介质粘度，密度，温度，压力多级修正
* 全进口流量校验装置保证产品精度
* 100%压力测试，100%产品校验
* 多种指示器M7、M9、M10选择
* 多种信号输出：4-20mA；0.02-0.1MPa；开关信号
* 多种技术认证保证质量

四：技术参数：

1.测量范围：

水:20℃时，2.5L/h~200m³/h

空气:1.013 bar abs 20℃ 时，0.7-4500m3/h

2.精度等级(VDI/VDE)

标准精度：1.5%（特殊多点校验后高精度1.0%）

标准精度（PTFE型）：2.5% 高精度精度（PTFE型）：1.5%

3. 量程比：10：1

4. 流体工作压力:   DN15 ～ DN50 :4.0MPa;DN80 ～ DN100:1.6MPa
夹套工作压力     1.6MPa

5. 流体工作温度   -80 ～ 150 ℃

6. 连接方式       法兰连接或螺纹连接 , 法兰标准用 GB/T9119;ANSI 150 l bs 、

300 l bs ;  HG20592 ～20635; 也可按用户要求定制其它标准法兰。
7. 环境温度 :      -25 ～ + 55 ℃
8. 接线电缆 :      RVVP 3X28/0.15
9. 介质粘度 :      DN15≤5mpa.s; DN25 ～ DN100≤250mpa.s
10. 电信号输出 :  输出信号 :0 ～ 10mA,4 ～ 20mA
                          线性度 :1%
                          温度影响 :0.5%/ 10 ℃
                         电源电压 :13~30VDC
                         电源消耗 :≤250mW
11. 限位报警：   供电电源 :220VAC±10%
                         功耗 :≤3W
                         工作温度 :-25 ～ 60 ℃
12. 防爆等级 :    ib Ⅱ CT5
   防爆证号 :    GYB01319 推荐配用安全栅 :LB906

选型参考：
