不用开管道的流量计 ——外夹式超声波流量计

不用割管、不用停水、零压损。


一、什么是「不用开管道」流量计

就是 外夹式超声波流量计

• 探头夹在管道外壁

• 不破坏管道

• 不停水、不停产

• 无泄漏、无压力损失

*适合：

• 冷却水

• 清水、净水

• 处理后洁净污水

• 循环水、冷冻水


二、为什么它不用开管

• 原理：时差法

• 超声波穿透管壁测流量

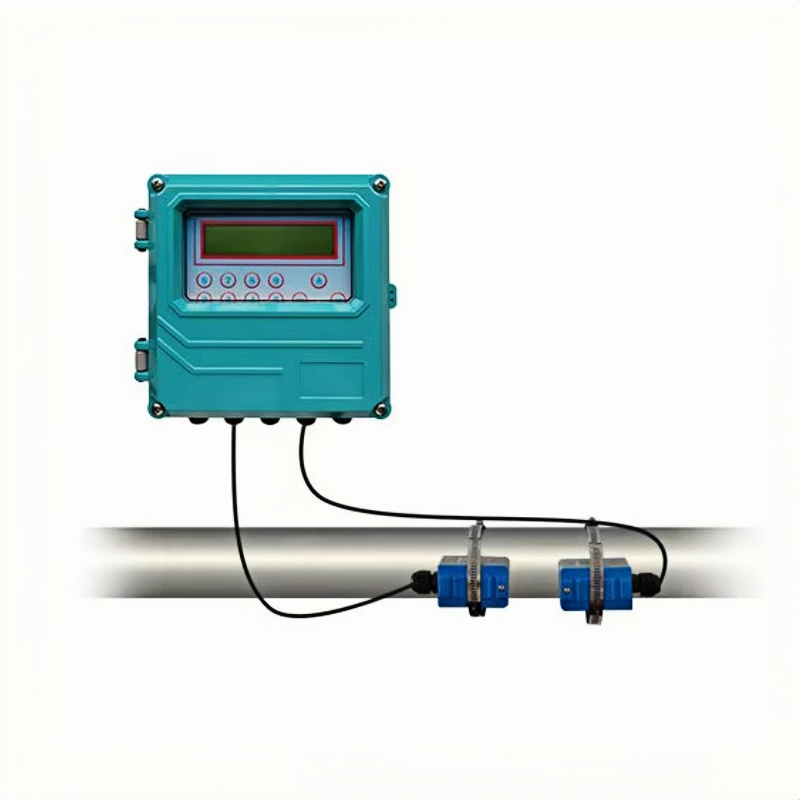

• 只有两个探头 + 一个主机

• 装完就能用，完全不接触介质


三、安装条件（只要满足就能装）

1. 管道必须是满管

2. 介质是洁净水 / 干净水

3. 直管段：

   • 前面 ≥ 10 倍管径

   • 后面 ≥ 5 倍管径

4. 管道材质：钢管、PVC、PE、铸铁都行

5. 温度：一般 ≤ 90℃

四、安装方式（不用开孔，就两种）

1. 小管径 DN15～DN400

V 法：两个探头装同一侧

2. 大管径 ≥ DN300

Z 法：两个探头装管道对侧（信号*稳，冷却水大管道常用）


五、安装步骤（真・不用开管）

1. 量管道外径、壁厚

2. 主机输入参数 → 自动出探头距离

3. 管壁打磨干净

4. 涂耦合剂

5. 探头按距离夹上去

6. 锁紧夹具 → 调试信号 → 完成


六、优点


✅ 不用开管
✅ 不停产
✅ 不漏水
✅ 无压损
✅ 装得快
✅ 冷却水 / 清水 / 洁净污水全能用


注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，需要根据您的工况选型报价~


售后与质保

多钦仪表（上海）有限公司供应的所有产品：
所有产品质保2年；
免费提供电话咨询、指导安装调试等服务；
协商上门指导安装、调试等事宜，只收取合理的差旅费用；
量大可以免费上门指导安装、调试。
