蒸汽流量计安装方法及要求


一、适用仪表

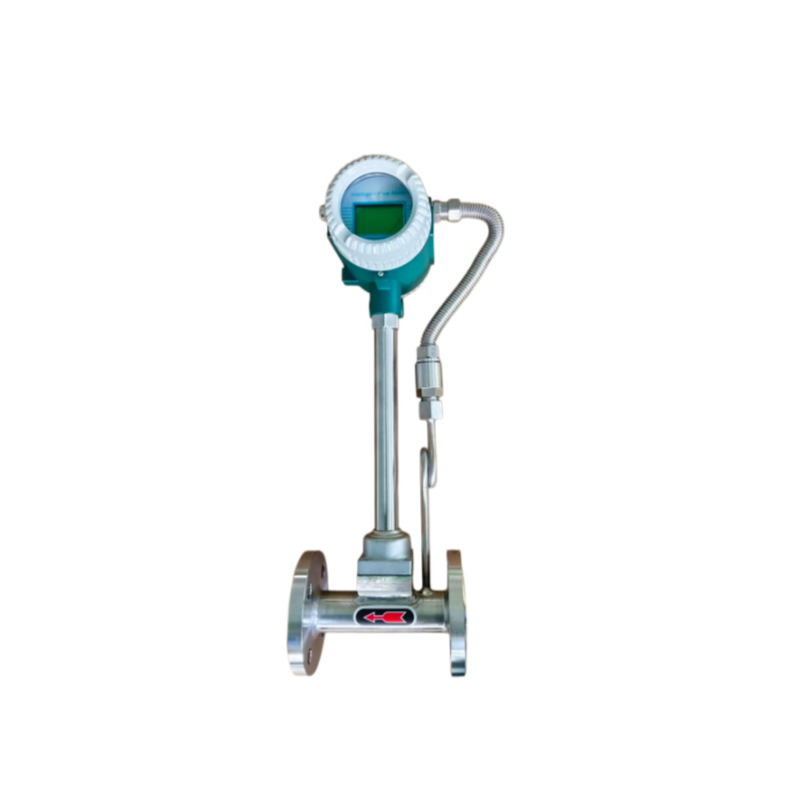

涡街流量计、孔板流量计、平衡流量计、V 锥流量计等蒸汽计量仪表。

二、安装前准备

1. 确认管道内吹扫干净，无焊渣、铁锈、杂质。

2. 核对仪表口径、压力等级、温度范围与工况一致。

3. 准备足够直管段、阀门、过滤器、疏水阀、排污阀。

三、安装位置与方向要求

1. 优先垂直安装（流体自下而上），避免冷凝水积聚影响测量。

2. 水平安装时：

   • 传感器探头水平或朝下安装，严禁探头朝上。

   • 管道必须保证满管，防止上部有蒸汽空间造成误差。

3. 流向必须与仪表箭头一致，不得反装。

四、直管段要求（非常重要）

以仪表口径 DN 为单位：

• 上游直管段：≥15DN

• 下游直管段：≥5DN

• 避免紧靠：弯头、三通、阀门、变径、泵等扰动件。

五、配套阀门与附件

1. 前侧安装截止阀 / 闸阀，便于检修。

2. 易带杂质管道仪表前加装过滤器。

3. 管道低点必须安装疏水阀 / 排污阀，防止积水、水击。

4. 高温蒸汽建议安装冷凝弯 / 冷凝罐，保护传感器。

六、温压补偿安装要求

1. 温度传感器：

   • 安装在流量计下游 3DN～5DN 处。

   • 插入深度确保在管道中心区域。

2. 压力变送器：

   • 取压口开在管道侧壁，避免顶部蒸汽、底部积水。

3. 一体化温压补偿涡街按厂家定位孔安装即可。

七、保温与隔热

1. 蒸汽管道与仪表本体必须保温，减少热损失与冷凝。

2. 表头、接线盒避免高温烘烤，必要时加隔热管。

八、防震动、防干扰

1. 远离泵、压缩机等强振动源。

2. 仪表与管道可靠接地，接地电阻≤10Ω。

3. 信号线采用屏蔽电缆，单独穿管。

九、安装操作要点

1. 安装时不要强力对口、硬拉管道，避免应力损坏仪表。

2. 法兰螺栓均匀受力，密封垫居中不偏心。

3. 管道升压时缓慢开启阀门，防止水击、冲击损坏传感器。

4. 投运前先充分暖管、排凝。

十、投运前检查

1. 流向正确、直管段满足、无泄漏。

2. 冷凝水已排净，管道内为纯蒸汽。

3. 接线正确，供电、显示、信号正常。

4. 仪表参数（口径、密度、流量单位）设置正确。

十一、日常运行注意

1. 定期排污、疏水，防止水锤、带水造成波动。

2. 避免流量长期低于仪表测量下限。

3. 高温、高压工况严禁松动法兰与接头。

蒸汽流量计安装要求

1. 仪表应垂直安装，流体自下而上；水平安装时传感器不宜朝上，确保满管。

2. 上游直管段不小于 15DN，下游不小于 5DN，远离弯头、阀门等扰动件。

3. 管道低点设置疏水阀与排污阀，投运前充分暖管排凝。

4. 温度传感器安装在流量计下游 3～5DN 处，压力取压口位于管道侧壁。

5. 管道与仪表做好保温，远离振动源，可靠接地。

6. 安装时避免管道应力，缓慢升压，防止水击冲击仪表。
