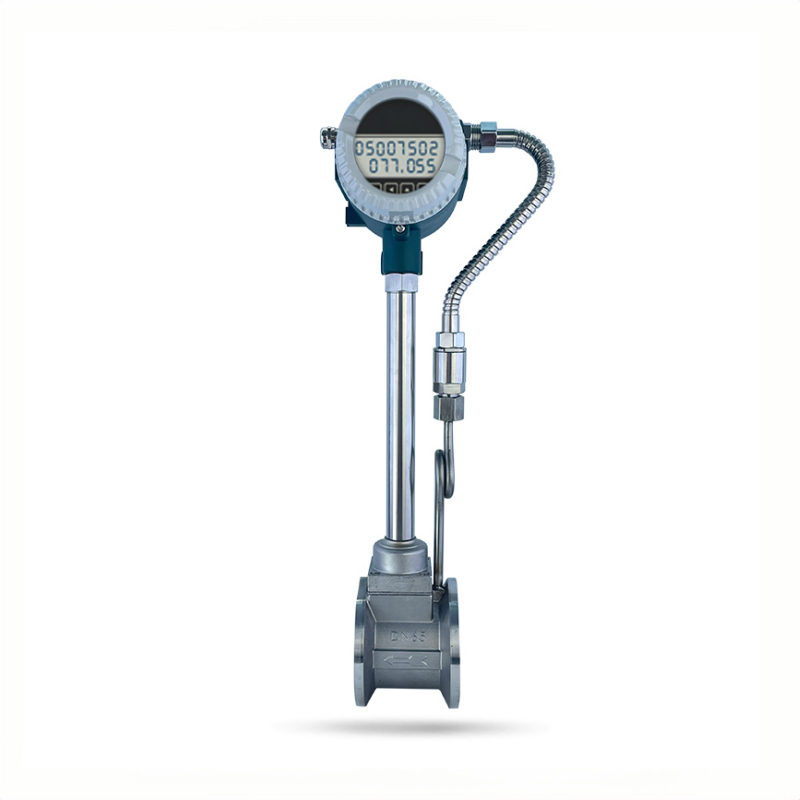

蒸汽流量计安装示意图

1. 整体安装布局（水平安装）

蒸汽流向： 阀门 → 过滤器 → 上游直管段 → 流量计本体 → 下游直管段 → 工艺管道

1. 截止阀安装在流量计*前端，用于检修、切断气源。

2. 过滤器安装在流量计上游，过滤蒸汽中的杂质、铁锈、焊渣，保护仪表。

3. 上游直管段长度 ≥ 15DN，保证蒸汽流场稳定。

4. 流量计本体水平安装，壳体箭头与蒸汽流向一致。

5. 温度传感器安装在流量计下游 3～5DN 处。

6. 压力取压口开设在流量计下游 2～3DN 管道侧壁。

7. 下游直管段长度 ≥ 5DN。

8. 排污 / 疏水阀安装在管道*低点，用于排放冷凝水，防止水击。

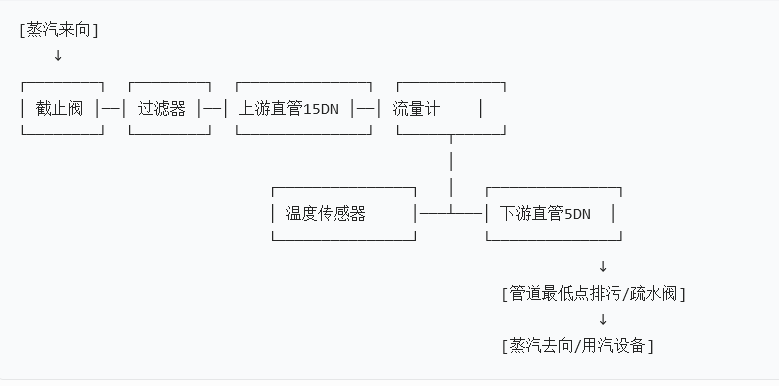

2. 水平安装示意图

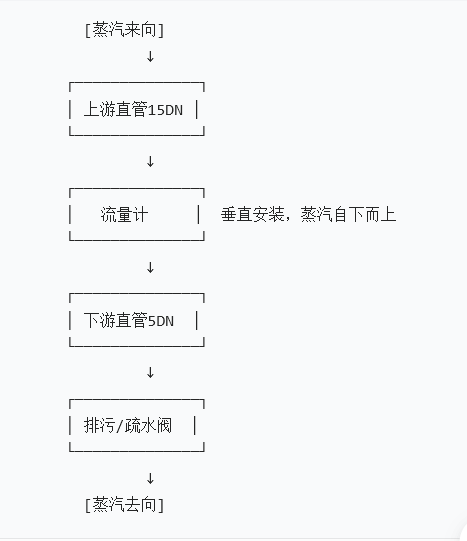

3. 垂直安装示意图

4. 关键安装位置说明

1. 流向：必须与流量计壳体箭头一致。

2. 水平安装：

   • 流量计表头水平或略向下，禁止探头垂直向上。

   • 保证管道满管蒸汽，无气囊、无积液。

3. 垂直安装：

   • 蒸汽自下而上流动，利于冷凝水排出，测量*稳定。

4. 温压补偿位置：

   • 温度传感器：流量计下游 3～5DN。

   • 压力取压口：管道侧壁，避开顶部和底部。

5. 疏水 / 排污：

   • 必须设在管道*低处，投运前必须先排净冷凝水。

5. 简短示意图说明

蒸汽流量计宜优先采用垂直安装方式，蒸汽自下而上流动；
水平安装时应保证满管，传感器不宜朝上。
流量计上游设置截止阀与过滤器，上游直管段长度不小于 15DN，下游直管段不小于 5DN。
温度传感器安装于流量计下游 3～5DN 处，
压力取压口位于管道侧壁，
管道*低点设置排污疏水阀，用于排放冷凝水，防止水击影响测量精度与仪表寿命。
