DN65 自来水流量计选型、安装及使用要点

一、 主流流量计选型对比及适配场景

1. 旋翼式水表（民用 / 小范围供水计量首选）

• 适配场景：居民小区支管、楼宇入户总表、小型商业用水计量，适合贸易结算。
• 核心优势：成本低、无需供电、安装便捷，符合 GB/T 778-2018 饮用水计量标准；智能远传款（NB-IoT/LoRa）支持远程抄表，免去人工抄表麻烦。
• 选型关键
  • 规格：选用 DN65 水平旋翼式水表，常用流量需匹配管路实际流量（通常额定流量≥15m³/h）。
  • 防护：户外安装选 IP68 防护等级，适应水表井潮湿环境；电池寿命≥6 年，减少维护频次。
  • 材质：表体选铸铁或 304 不锈钢，过流部件为食品级橡胶，符合饮用水卫生要求。

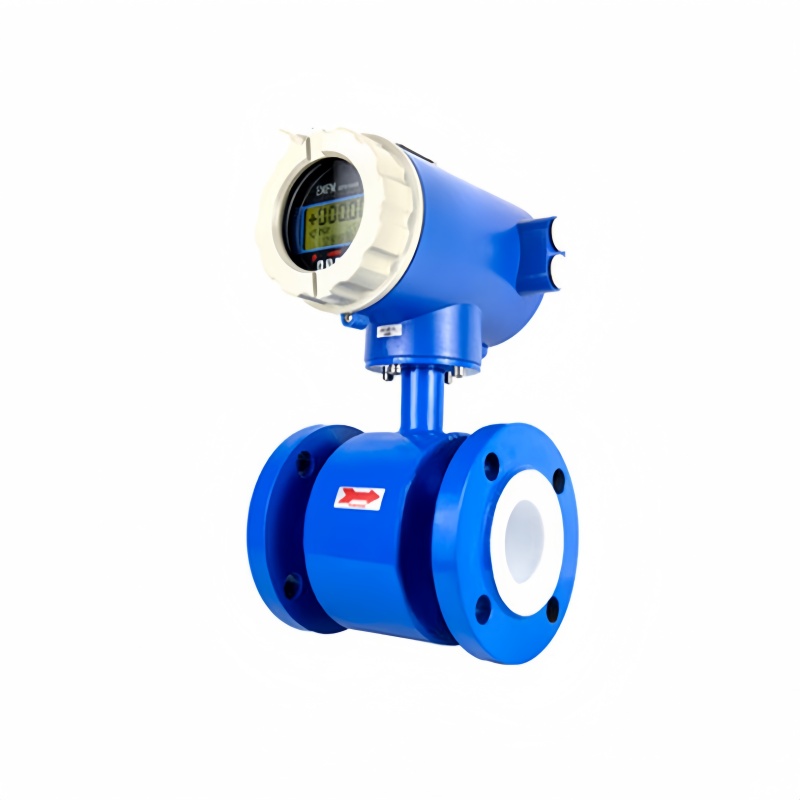

2. 电磁流量计（工业 / 高精度计量优先选择）

• 适配场景：工厂冷却水、市政管网分支计量、污水处理厂进水口，适合对精度和稳定性要求高的工况。
• 核心优势：测量精度高（±0.5% R），量程比宽（1:100），可稳定测量低流速（0.5m/s）；压力损失极小，无节流部件，不影响管路供水效率；不受水温、粘度变化影响。
• 选型关键
  • 结构：优先选一体式法兰连接型，结构紧凑，安装方便；恶劣环境可选分体式，变送器远离现场安装。
  • 材质：衬里选氯丁橡胶（CR）或食品级聚四氟乙烯（PTFE），电极选 316L 不锈钢，满足自来水卫生标准。
  • 功能：带瞬时 / 累积流量显示，支持 4~20mA 模拟量 + RS485 输出，方便对接 PLC 系统。



3. 超声波流量计（管网改造 / 非接触计量首选）

• 适配场景：老旧管网改造（无需破管）、临时流量监测、无法切断管路的工况。
• 核心优势：外夹式安装无需停水，不破坏管路；无接触测量，无磨损、无堵塞；管段式精度与电磁流量计相当，适合长期计量。
• 选型关键
  • 类型：临时监测选外夹式，长期计量选管段式；外夹式需选低流速灵敏型，适配自来水低流速工况。
  • 安装：确保管道完全充满水，直管段满足上游≥10DN、下游≥5DN；金属管道直接安装，塑料管道需选专用耦合剂。

二、 通用安装规范

1. 安装位置要求

• 所有流量计均需安装在水平直管段，确保自来水完全充满管道；旋翼式水表需水平安装，表壳箭头与水流方向一致。
• 远离泵体、阀门、弯头、三通等扰流部件，避免流场紊乱导致计量误差；DN65 管路需加装支撑支架，防止管道变形牵拉流量计。
• 户外安装需加装防雨防晒箱；水表井内安装需做好排水，避免积水浸泡仪表。

2. 配套防护措施

• 贸易结算用流量计（如水表、电磁流量计）需加装前后截止阀 + 旁通管，方便维护检修时不停水。
• 电磁流量计安装时需可靠接地（接地电阻≤10Ω），非金属管路需加装接地环，避免电磁干扰影响精度。
• 外夹式超声波流量计安装前需打磨管道外壁，去除铁锈、油漆，确保探头与管道紧密贴合。

三、 日常维护要点

1. 旋翼式水表：每 6~12 个月清理进水口滤网，防止杂质堵塞叶轮；智能远传款定期检查信号强度和电池状态。
2. 电磁流量计：每季度检查电极清洁度，若有轻微结垢可用软布擦拭，禁用硬物刮擦衬里；每年进行一次现场校准。
3. 外夹式超声波流量计：每月检查探头固定情况，重新涂抹耦合剂，确保信号强度≥60%；避免阳光直射探头导致耦合剂老化。

四、 选型避坑建议

• 严禁选用涡街流量计测量自来水：涡街流量计适合气体 / 蒸汽，对液体低流速测量能力差，且压力损失大。
• 外夹式超声波流量计不建议用于长期贸易结算：受管道结垢、耦合剂老化影响，精度易漂移，更适合临时监测。
