微小型金属浮子流量计，可选装一个或二个本安防爆型报警开关（需配备关联设备） ；LZDW 系
列为电远传型仪表，输出 4～20mA 电流信号（兼容 HART 通讯协议），同时采用LED 光柱现场显示流量。

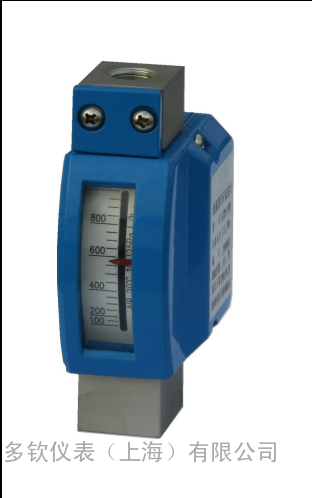

微小型金属浮子流量计 常用型号：LZZW-8-F10-RF1

型号注解：微型金属浮子流量计，DN8，测量介质为空气，垂直安装，下进上出型，304材质，纯机械式。


注意事项：流量计，有多种管径和规格，根据现场实际工况有不同的配置，需要选型才能报价，不是一口价产品。

多钦仪表（上海）有限公司

17701683668

微信：

工作QQ：--- 484471326

传真：

网站：www.duoqinsh.com

      www.duoqinyb.com

售后与质保：所有产品质保2年；免费提供电话咨询、指导安装调试等服务；协商上门指导安装、调试等事宜，只收取合理的差旅费用；量大可以免费上门指导安装、调试；

服务宗旨：不管产品使用多长时间，只要您选择与我们合作，我们都会为您解决所有使用过程中的问题，直到满意为止。相信我们从事流量计行业15年的经验能为你带来满意的服务。


主要技术参数
1、测量范围：水（20℃）0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：LZZW 系列 4.0 级，LZDW 系列 2.5 级
4、zui大工作压力：2.5MPa 或 6.4MPa，***大 13MPa
5、介质温度：—80～＋150℃，***高 300℃

6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求
8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出信号：(4～20)mA DC，二线制(兼容 HART 通讯协议)
负载电阻：≤500Ω (24V DC)
10、防护等级：IP65

安装与维护
1、流量计安装到工艺管道之前，应对工艺管道进行吹扫或清洗，防止管道中杂质堵塞仪表，影响正常使
用。
2、流量计应垂直安装，介质流向向上，流量计中心线与铅垂线的夹角不超过 5°。
3、为防止管道受压变形，流量计接口必须与管道轴线对中并平行。必要时在流量计两侧适当支撑管道，
以防止震动并且减轻流量计的轴向压力。
4、如果介质中含有固体杂质，应在流量计上游加装过滤器。
5、为了便于维护和清洗，建议安装旁通管路。
6、为确保流量指示稳定，建议在流量计下游安装流量调节阀。
7、用于测量液体时，应保证工作压力不低于 2 倍***大压损；用于测量气体时，应保证工作压力不低于 5
倍***大压损，以使流量计稳定工作。

样品展示以及选型参考：

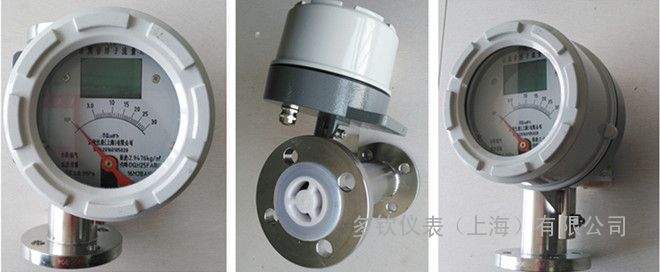

大口径样品展示：
