测煤油介质液体涡轮流量计选型、优势及安装要求

一、 煤油介质液体涡轮流量计选型核心要点

1. 适配煤油低黏度特性的结构设计

• 轴承与轴系设计：优先选择硬质合金轴承或陶瓷轴承，此类轴承摩擦系数极低，且耐磨性能优异，能保证叶轮在低黏度煤油的推动下稳定旋转；同时需选用小间隙高精度轴系，减小轴承与叶轮轴之间的间隙，降低低黏度煤油的泄漏量，避免测量误差增大。
• 叶轮材质与结构：叶轮选用轻质高强度材质，如铝合金、钛合金或 316L 不锈钢，降低叶轮旋转的启动扭矩，提升小流量测量灵敏度；叶片采用流线型设计，减少对煤油流动的阻力，同时增强叶轮与流体的动量交换效率，保证转速信号稳定。
• 量程范围匹配：需保证煤油实际工作流量处于流量计量程的 20%~80%，这是涡轮流量计的*佳测量区间。
  • 小流量场景（如实验室取样、小型加油机，流量 0.01~5 m³/h）：选用微小口径涡轮流量计（DN10~DN20）；
  • 工业中大型流量场景（如油库输送、煤油生产线配料，流量 5~500 m³/h）：选用大口径涡轮流量计（DN25~DN200）。

2. 材质兼容性选择

• 测量管与叶轮材质：工业工况优先选用316L 不锈钢，具备良好的耐腐蚀性和机械强度，可耐受煤油长期冲刷；若煤油含微量固体杂质（如铁锈、管道碎屑），叶轮可选用硬质合金涂层材质，进一步提升耐磨性。
• 密封件材质：严禁使用普通丁腈橡胶，需选用氟橡胶（FKM） 或聚四氟乙烯（PTFE） 密封件，这两种材质耐煤油溶胀，且能在煤油输送温度（-20℃~80℃）范围内保持良好的密封性能，防止介质泄漏。
• 壳体材质：户外或工业工况选用铸钢或不锈钢壳体，满足耐压和防雨防尘需求；防爆区域需选用防爆型壳体，符合隔爆或本质安全型设计标准。

3. 工况参数精准匹配

• 温度与压力适配煤油输送温度通常为 - 20℃~80℃，压力为 0.1~2.5 MPa，选型时需确认流量计的耐温耐压等级：
  • 耐压等级需≥工作压力的 1.5 倍，防止壳体因压力波动破裂；
  • 耐温等级需覆盖介质极端温度，避免轴承润滑失效、密封件变形等问题；若涉及低温煤油（如 - 40℃以下），需选用低温型涡轮流量计，配备专用低温密封件和轴承润滑脂。
• 防爆与防护等级煤油属于甲类易燃液体，其蒸气与空气混合易形成爆炸性混合物，因此流量计需满足防爆要求：
  • 防爆等级：根据安装区域划分（1 区 / 2 区），选择 Ex d IIC T4（隔爆型） 或 Ex ia IIC T4（本质安全型）；1 区优先选用本质安全型，安全性更高。
  • 防护等级：户外安装时防护等级需≥IP67，防止雨水、灰尘进入仪表内部，影响电路正常工作。

4. 信号输出与智能化选型

• 贸易结算场景：优先选择双输出型（机械计数器 + 电子脉冲 / 4-20mA 信号），机械计数器可在断电时记录累计流量，避免数据丢失，满足计量溯源要求；电子信号可接入贸易结算系统，实现自动化计量。
• 工业过程监控场景：选择支持4-20mA 模拟信号或RS485 数字信号（Modbus 协议） 的型号，便于与 PLC、DCS 系统集成，实现煤油流量的实时监控、数据记录和远程控制；部分型号具备温度压力补偿功能，可自动修正因煤油温度、压力变化导致的密度偏差，提升测量精度。

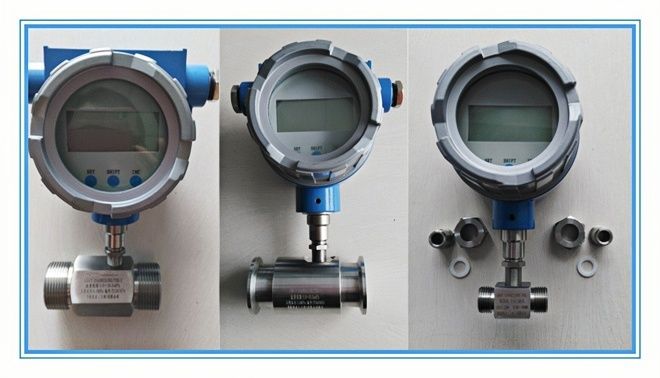

智能型煤油流量计常用规格型号：LWGY-25ABRS3/NE-TBS
型号注解：智能型煤油流量计，涡轮式，表体材质为304不锈钢，额定压力4.0MPa,常温，现场显示瞬时流量和累计流量，螺纹连接，精度0.5，现场显示瞬时流量和累计流量，24V供电，4-20mA输出。

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

二、 测煤油介质液体涡轮流量计的核心优势

1. 1.测量精度高，重复性好常规涡轮流量计测量精度可达 ±0.5% R，贸易结算级高精度型号可达 ±0.2% R，重复性误差≤0.1%；其测量精度受煤油黏度、温度的小幅波动影响较小，适合对计量精度要求高的场景（如煤油贸易结算、精细化工配料）。
2.
3. 2.响应速度快，实时性强叶轮转速可实时反映煤油流速变化，信号响应时间可达毫秒级，能精准捕捉流量的瞬时波动，适合煤油输送过程中的动态监控（如泵启停、阀门调节时的流量变化）。
4.
5. 3.压损小，节能性好流线型叶轮和小阻力测量管设计，对煤油流动的压力损失远低于孔板、椭圆齿轮等流量计，不会显著增加管道输送泵的能耗，适合煤油长距离输送工况。
6.
7. 4.结构紧凑，安装便捷体积小、重量轻，可直接法兰连接在煤油管道上，无需额外支撑结构；部分小口径型号可直接集成在加油机、加注枪上，适配狭小安装空间。

三、 测煤油介质液体涡轮流量计安装规范

1. 安装位置与管路布局要求

• 优先安装在泵出口侧高压区煤油在低压或高温环境下易汽化，泵出口侧压力稳定且较高，可有效防止煤油汽化产生气泡；严禁安装在泵入口侧低压区，避免气蚀现象导致叶轮空转、测量失准，甚至损坏叶轮。
• 保证满管运行流量计需安装在水平管道上，且叶轮轴与地面平行，此时管道内充满介质，无气体积聚；若需垂直安装，介质需自下而上流动，确保流体充满测量管，避免空管或半管状态。
• 严格控制直管段长度涡轮流量计对上游流场扰动极为敏感，需保证足够的直管段长度，以消除弯头、三通、阀门等扰流件的影响：
  • 标准工况下：上游直管段长度≥10× 管道内径（DN），下游直管段长度≥5×DN；
  • 若上游存在弯头、球阀等强扰流件：需将上游直管段延长至20×DN，必要时加装整流器（如蜂窝式整流器），强制流体形成均匀流场。
• 避开管道高点和低点管道高点易积聚气体，低点易沉积杂质，均会干扰叶轮旋转；因此流量计应安装在管道的平直段，且在流量计上游5~10 倍 DN 处加装高精度过滤器（过滤精度≤50μm），防止煤油中的固体杂质磨损叶轮和轴承。

2. 防爆与静电安全安装要求

• 防爆区域安装规范流量计需严格按照防爆区域划分要求安装，接线盒需用防爆填料函密封，电缆进线口需封堵严密，防止煤油蒸气进入仪表腔体；信号电缆选用铠装防爆电缆，穿线管全程接地，避免静电火花；严禁在防爆区域内拆卸流量计表头或接线盒。
• 可靠静电接地煤油是易燃液体，流量计壳体、管道、阀门需通过接地线可靠连接，接入厂区静电接地网，接地电阻≤10Ω，防止静电累积产生火花，引燃煤油蒸气；接地系统需独立设置，避免与其他电气设备接地共用，防止杂散电流干扰信号。
• 动火作业要求安装或检修时，若需在流量计附近进行焊接、切割等动火作业，需提前对管道进行氮气置换，并检测管道内煤油蒸气浓度低于爆炸下限后方可作业。

3. 抗振动与防干扰安装要求

• 远离振动源安装位置需避开泵体、压缩机、大功率电机等振动源，若无法避免，需在流量计与管道之间加装柔性减震接头，同时在流量计底部加装减震支架，降低振动对叶轮轴系的影响；振动会导致叶轮转速波动、轴承磨损加剧，严重时会造成测量误差超标。
• 避免电磁干扰流量计需远离高压电缆、变频器、变压器等强电磁干扰源，信号电缆需选用屏蔽电缆，电缆屏蔽层需单端接地（建议在仪表端接地），防止电磁干扰导致转速信号失真。

4. 安装后调试与投运要点

• 管道吹扫：安装完成后，需用氮气或干燥空气吹扫管道和流量计，清除管道内的杂质、水分，避免煤油与水混合影响测量精度，同时防止杂质撞击叶轮。
• 缓慢投运：首次投运时，需缓慢开启阀门，让煤油平稳充满测量管，避免高速流体冲击叶轮导致变形或损坏；待流量稳定后，再将阀门全开，同时观察流量计的信号输出是否稳定，无异常波动后方可正常使用。

四、 维护注意事项

1.
2. 2.定期检查叶轮与轴承：每 6~12 个月拆卸流量计，检查叶轮表面是否有磨损、变形，轴承是否有卡顿现象；若叶轮磨损严重或轴承间隙过大，需及时更换配件，并重新校准流量计。
3.
4. 3.定期校准精度：每 1~2 年对流量计进行一次现场校准或送检校准，可采用标准表比对法或称重法，根据煤油实际流量调整流量计的系数，确保测量精度符合工况要求。
