饱和蒸汽流量表选型与安装注意事项

一、 饱和蒸汽流量表核心选型方案

1. 优先选择：抗液击型涡街流量计

• 材质选型关键
  • 传感器本体：中小管径（DN≤200）选 316L 不锈钢（耐温≤450℃、耐压≤10MPa），满足常规饱和蒸汽工况；大管径（DN≥250）或高压工况（＞6.3MPa）选 碳钢衬不锈钢 或 Inconel 625 合金，提升耐压抗腐蚀性能。
  • 探头材质：优先选 硬质合金涂层压电陶瓷探头，饱和蒸汽易夹带冷凝水滴，高速液滴冲击会磨损探头，涂层可大幅延长探头使用寿命；避免选用普通不锈钢探头，易因液击出现凹坑、信号失真。
  • 密封件：选用 金属缠绕垫片、柔性石墨垫片，耐温≥600℃、耐压≥10MPa，严禁使用橡胶密封件（高温下老化失效，引发蒸汽泄漏）。
•
• 工况参数精准匹配
  • 流速范围：饱和蒸汽*佳测量流速为 25~60m/s，*低流速不低于 20m/s（流速过低信号强度不足，计量精度下降），*高流速不超过 70m/s（避免液击损伤探头）。选型时需根据锅炉额定流量计算，确保正常流量处于流量计30%~80% 量程区间。
  • 量程比：锅炉启停、负荷调整时流量波动大，需选用量程比 1:20~1:30 的宽量程涡街流量计，满足低负荷（20% 额定流量）下的精准计量需求。
  • 耐压等级：需高于工作压力的 1.25 倍，例如工作压力 4MPa 的饱和蒸汽系统，需选耐压 6.3MPa 的流量计，应对启停时的压力冲击。
•
• 结构与功能选型
  • 一体式 vs 分体式：优先选分体式结构，传感器安装在高温蒸汽管路上，变送器通过耐高温屏蔽电缆（耐温≥200℃）连接，安装在控制室或阴凉通风处（环境温度≤60℃），避免高温烘烤导致电子元件老化。
  • 安装方式：中小管径（DN15~DN200）选法兰式，安装便捷、密封性好；大管径（DN250~DN3000）选插入式涡街流量计，降低安装成本和管路压力损失，且支持在线维护。
  • 温压补偿功能：必须带内置 / 外置温度 + 压力双补偿模块。饱和蒸汽的密度随压力变化显著，无补偿仅能测量工况体积流量，补偿后可自动换算为标准体积流量（Nm³/h） 或质量流量（kg/h），满足能源核算和贸易结算需求。
  • 抗干扰设计：内置振动滤波算法，剔除锅炉、泵体运行产生的机械振动干扰；传感器壳体做电磁屏蔽处理，抗变频器、高压电缆的电磁干扰。
  • 精度等级：工业计量选 ±1.0% R，贸易结算需选 ±0.5% R 的高精度型号，并通过第三方计量检定。

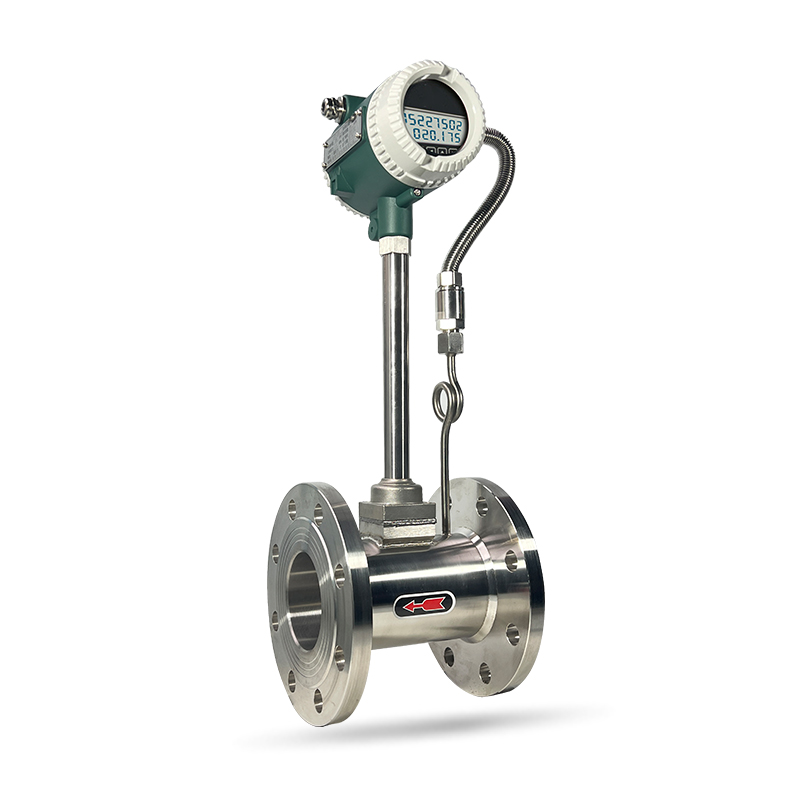

此款二代涡街流量计性能优势：
● 可全面对标美国艾默生（罗斯蒙特）8800系列
● 安全可靠，无密封件无压紧螺钉，整体结构无泄漏。
● 在线不停流更换传感器，减少停流停产检修的巨大损失，实现双保险；美国更换时间约35分钟，中国约2分钟。
● 高温350度～550度。美国罗斯蒙特427度。
● 压力2.5MPa～45MPa～64MPa。美国罗斯蒙特4.0MPa。
● 抗震性能強，0.5～2.0g。美国罗斯蒙特0.5～1.0g。
● 下限流速：气体1.98m/s～1.2m/s，液体0.21m/s～0.18m/s。美国罗斯蒙特下限流速则为4.5m/s。在工况2.03MPa条件下才能达到气体流量1.98m/s。液体0.21m/s。
● 量程范围宽10:1～20:1～35:1～40:1。美国罗斯蒙特36:1。
● 系列规格齐全：
一机单信号输出。
一机双信号输出。
一机四信号输出。
多重保险，确保控制检测安全及连续不间断运行。


2. 备选机型：阿牛巴流量计（大管径、低压力损失工况）

•
• 选型关键：需配套差压变送器 + 温压补偿模块，测量精度 ±1.5% R，低于涡街流量计，仅适用于工业计量，不推荐用于贸易结算。

3. 选型避坑要点

• 严禁选用孔板、喷嘴等差压式流量计：饱和蒸汽的冷凝水易在取压口结垢、堵塞，导致计量失效，且压力损失大，增加锅炉能耗。
• 避免选用超声波流量计：高温蒸汽会衰减超声波信号，且管路内壁易结垢，导致测量精度严重失真。
• 带液严重的饱和蒸汽工况（湿蒸汽），需在流量计上游加装汽水分离器，分离冷凝水后再计量，否则会导致涡街流量计探头磨损、计量误差超 5%。

二、 饱和蒸汽流量表安装注意事项

1. 安装位置与直管段要求

• 流场稳定优先：安装在锅炉蒸汽出口汽水分离器下游 5~10DN 处，确保进入流量计的蒸汽为干饱和蒸汽；远离减压阀、调节阀、弯头、三通等扰流部件，直管段要求：上游≥15DN，下游≥5DN（DN 为管路公称通径）。若空间受限，需加装整流器优化流场。
• 安装姿态
  • 水平管路安装时，涡街流量计的探头需位于管路水平中心线以下 45° 角，避免冷凝水积聚在探头周围，减少液击冲击；
  • 垂直管路安装时，需保证蒸汽自上而下流动，利用重力排出冷凝水，防止液滴在管路底部堆积后冲击探头。
• 远离振动源：避开锅炉引风机、水泵等强振动设备，若无法避免，需在流量计上下游加装柔性接头或减振支架，防止振动传递至传感器，引发虚假信号。

2. 热应力防护与法兰连接规范

• 管路热膨胀补偿：在流量计上下游加装金属膨胀节，吸收锅炉启停时管路的热膨胀量，防止管路变形对流量计产生拉伸、挤压应力，导致传感器壳体开裂或探头位移。
• 法兰连接要求：选用 WN 对焊法兰，材质与管路一致；螺栓选用高温合金螺栓（如 25Cr2MoVA），对角均匀紧固，紧固力矩严格遵循厂家提供的高温工况参数，避免常温紧固过紧，高温后螺栓断裂。
• 插入式流量计安装要点：大管径插入式涡街流量计的探头插入深度需为管路内径的 1/2 处（此处流速*稳定，接近平均流速）；焊接底座时需保证与管路垂直同心，焊接后清理管内焊渣，防止焊渣磨损探头。

3. 温压补偿元件安装要求

• 温度传感器（Pt100）需安装在流量计下游 3~5DN 处，压力变送器需安装在同一管段，确保采集的温压数据与流量计测量的蒸汽参数一致。
• 温度传感器需插入管路内径的 1/2 处，压力取压口需与管路内壁平齐，避免涡流影响测量精度；传感器安装位置需避开管路死角，防止测量数据失真。

4. 安装后调试与投运

• 密封性测试：安装后进行水压试验，试验压力为额定耐压的 1.5 倍，保压 30 分钟，检查法兰、接头无渗漏；严禁用蒸汽直接试压，防止高温冲击损坏变送器。
• 预热投运：锅炉启动时需缓慢升温升压，预热速率≤50℃/h，避免高温蒸汽瞬间冲入流量计，导致传感器因温度骤变产生热冲击变形。
• 参数设置与校准：通过手操器设置蒸汽类型为 “饱和蒸汽”，输入额定压力、标准状态参数（0℃、0.1013MPa）；在管路无蒸汽流动时进行零点校准，确保补偿模块计算准确。

三、 日常使用与维护要点

1. 定期巡检：每周检查流量计显示是否稳定，有无故障报警（如探头故障、温压异常）；检查法兰连接处有无蒸汽泄漏，线缆是否松动、破损；监测变送器工作温度，避免超过 60℃。
2. 探头维护：每季度检查探头表面磨损和结垢情况，若有积碳、氧化物附着，可用细砂纸轻轻打磨（禁用硬物刮擦）；可在线更换探头的型号，需先关闭隔离阀，排空残留蒸汽并降温后再操作，防止高温烫伤。
3. 定期校准：每年进行一次现场校准，采用标准表对比法或便携式蒸汽流量计比对；贸易结算用的流量计需每半年送第三方计量机构检定，确保精度符合要求。
4. 汽水分离器维护：每月清理汽水分离器的排水口，确保冷凝水及时排出，避免进入流量计引发液击。
5. 防冻与停机保护：冬季停机时，需排空流量计和管路内的冷凝水，防止结冰膨胀损坏传感器；户外安装的变送器需加装保温箱，做好防雨防潮措施。
6. 故障排查
   • 流量显示波动大：排查是否为湿蒸汽工况、管路振动过大或直管段不足，或温压补偿传感器故障；
   • 无流量显示：检查电源、线缆连接是否正常，探头是否被焊渣、杂质堵塞或磨损；
   • 补偿数据异常：检查温压传感器参数设置是否正确，通讯协议是否匹配 DCS 系统。
