法兰型水用流量计

一、4 类主流法兰连接水用流量计（核心适配 + 优劣势）

1. 法兰式电磁流量计（清水 / 污水通用，*主流）

• 核心适配：DN10~DN3000，导电水（自来水 / 循环水 / 生活 / 工业污水，电导率≥5μS/cm），常温 /≤180℃热水，中小 / 超大管径均适用
• 核心优势：无压损、无动部件，抗杂质 / 轻微结垢不堵塞，量程比宽（100:1），精度 0.5~1.0 级，可测正反向流量，密封性能好
• 轻微局限：需满管运行，塑料管道需配接地环，不可测纯水 / 超纯水
• 典型场景：工厂循环水、污水处理厂管路、市政给水管网、酒店生活热水

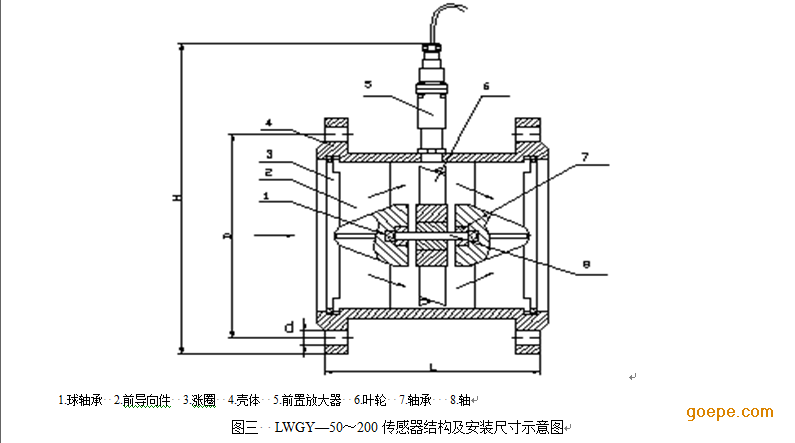

2. 法兰式涡轮流量计（洁净水专用，高精度结算）

• 核心适配：DN4~DN200，洁净清水 / 纯水 /≤200℃洁净热水，小管径 / 中小管径，贸易结算 / 高精度过程控制
• 核心优势：精度 0.2~0.5 级（水用*高），响应快、信号稳定，量程比宽，法兰密封适配低压 / 中高压工况
• 核心局限：有动部件，怕杂质 / 颗粒，需加装过滤器，强振动环境影响精度
• 典型场景：自来水厂售水计量、电子厂超纯水输送、食品饮料厂纯净水配料

3. 法兰式涡街流量计（洁净水通用，低维护）

• 核心适配：DN25~DN300，洁净清水 /≤180℃洁净热水，中小管径，过程控制 / 大流量连续计量
• 核心优势：无动部件、免维护，压损小，结构简单，法兰连接安装便捷，适配中央空调冷却水、工业循环水
• 核心局限：小流量（流速＜0.5m/s）精度差，怕气泡 / 大颗粒杂质，对流场要求高
• 典型场景：工厂车间循环水、中央空调冷热供水、民用建筑自来水主管

4. 法兰式超声波流量计（管段式，全水质适配）

• 核心适配：DN15~DN1000，所有水介质（清水 / 污水 / 纯水 / 热水），中小 / 大管径，无法用外夹式的精度要求场景
• 核心优势：无接触介质、无压损，适配轻度含杂 / 含气泡水，精度 1.0~1.5 级，法兰连接流场更稳定
• 核心局限：探头易结垢，需定期清洗，大管径成本高于电磁流量计
• 典型场景：工业废水计量、锅炉热水输送、市政管网精准计量

二、极简选型匹配（按需求直接对应）

1. 清水 / 污水 / 含杂水，全管径 / 常规计量→法兰式电磁流量计（通用款，适配 90% 工况）
2. 洁净水 / 纯水，贸易结算 / 高精度→法兰式涡轮流量计
3. 洁净水，中小管径 / 低维护 / 过程控制→法兰式涡街流量计
4. 全水质，需无接触测量 / 轻度含气泡→法兰式超声波流量计（管段式）
5. 高温热水（≤180℃）→ 以上款式均选耐高温款（铸钢本体 + 氟橡胶 / 石墨密封垫）

三、法兰连接核心安装要求（水用专属，避坑关键）

1. 法兰匹配（基础，杜绝泄漏 / 流场干扰）

• 流量计法兰公称通径（DN）、压力等级（PN） 必须与管道法兰一致（如 PN10/PN16/PN25），严禁异径 / 异压对接；
• 优先选用平焊法兰 / 对焊法兰（工业通用），密封面为平面 / 突面，与流量计法兰密封面匹配；
• 密封垫选用适配介质 / 温度款：常温清水用橡胶垫，高温热水 / 腐蚀性水用氟橡胶 / 石墨垫，严禁密封垫伸入管道内部（造成流场紊乱）。

2. 安装定位（流场稳定，保证精度）

• 优先水平安装（流量计法兰与管道法兰同心、平行），其次垂直安装（介质自下而上流动，保证满管）；
• 预留直管段：上游≥10×DN，下游≥5×DN；若上游有弯头 / 阀门 / 变径，上游直管段加长至≥20×DN（涡街 / 涡轮需≥15×DN）；
• 远离泵、风机、变频器等振动 / 电磁干扰源，泵后安装需预留≥15×DN 直管段，避免水锤 / 脉动影响。

3. 紧固与密封（杜绝泄漏，高压工况重点）

• 法兰对接时无偏斜、无张口，螺栓均匀对称紧固（按对角顺序），力度适中（避免法兰变形 / 密封垫损坏）；
• 螺栓规格与法兰匹配，加装平垫圈 / 弹垫圈，高温工况选用耐高温螺栓（防止热胀冷缩松动）；
• 安装后做密封性测试（通水保压），检查法兰连接处无滴漏，高压工况（PN≥25）需做压力试验。

4. 通用附加要求

• 安装前清洗管道，去除焊渣 / 铁锈 / 杂质（尤其涡轮流量计，避免磨损叶轮）；
• 电磁流量计水平安装时电极轴线保持水平，避免积渣 / 气泡覆盖电极；

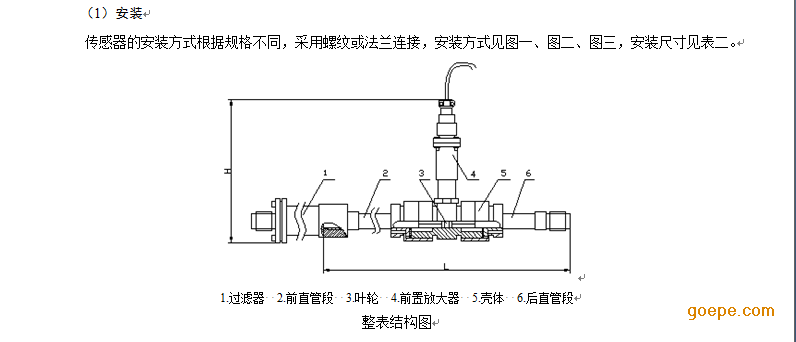

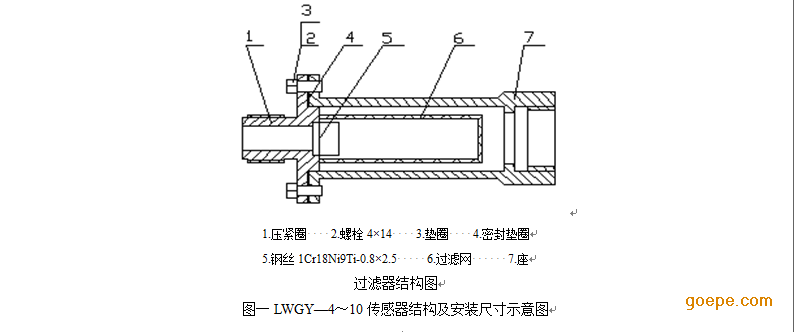

• 涡轮流量计上游必须加装过滤器（滤网精度≤0.1mm），距离流量计≤5×DN；
• 易积气管道（长水平管 / 泵后）在流量计上游加装排气阀，下游*低点加装排渣阀。

四、维护与常见问题处理

1. 日常维护

• 定期检查法兰螺栓是否松动（尤其高温 / 振动工况），及时复紧；
• 检查密封垫是否老化 / 渗漏，老化后立即更换同规格适配垫；
• 电磁 / 超声波流量计定期清洗电极 / 探头，涡轮流量计定期清洗过滤器、检查轴承磨损。

2. 常见问题 & 解决

• 法兰泄漏：螺栓未均匀紧固→对角复紧；密封垫老化 / 破损→更换密封垫；法兰偏斜→重新对接校正；
• 测量精度偏差：法兰密封垫伸入管道→更换密封垫并修剪；直管段不足→加装整流器；
• 流量计振动：管道无支架→加装固定支架；靠近振动源→增加减振垫 / 远离干扰源。
