浆液流量计选型及安装规范

一、 浆液流量计优先选型方案

1. 耐磨型电磁流量计（首选，适配绝大多数浆液工况）

• 适用工况导电型浆液（如石灰浆液、脱硫浆液、造纸纸浆、金属矿浆），固相浓度≤40%，流速控制在 1.0~3.0m/s（流速过低易沉积，过高加剧衬里磨损），口径覆盖 DN15~DN3000，适配化工、冶金、环保、造纸等行业的浆液输送计量。
•
• 核心选型要点

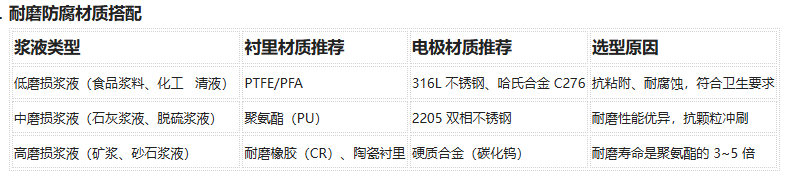

  1.
  2.
  3. 结构防堵塞设计
  4. • 选 直通式短流道结构，无节流件、无运动部件，避免浆液滞留堵塞；
     • 高粘附浆液（如污泥、淀粉浆）可选 刮刀式自清洗电极，定期自动清理电极表面粘附物，防止信号漂移；
     • 分体式结构：传感器装现场浆液管路，转换器安装在控制室，远离潮湿、腐蚀环境。
  5. 功能适配浆液特性
     • 带 空管检测 + 反向流检测功能（浆液输送易空管、倒流，防止计量失真）；
     • 高励磁频率设计（抗浆液气泡、固相颗粒干扰，测量信号更稳定）；
     • 食品级浆液需选 卫生级快装法兰，内壁抛光无死角，符合 GMP 标准。
• 核心优势
  • 无压力损失，节能降耗，适合长距离浆液输送；
  • 测量精度不受浆液浓度、粘度波动影响（精度 ±0.5% R~±1.0% R）；
  • 维护成本低，仅需定期检查衬里和电极磨损情况。
•
•
• 注：1.系统上的价格只是一个参考价格，不是实际价格；
         2.流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~


2. 多普勒超声波流量计（适合大口径、低导电浆液）

• 适用工况低导电型浆液（如油浆、涂料浆）、大口径管道（DN300 以上），尤其适合无法停产改造的老旧管路，固相浓度≤30%。
• 核心选型要点
  1. 传感器类型：选 多普勒式（利用固相颗粒反射超声波信号计量，专为两相流设计），严禁选时差式（仅适用于单相流体）；
  2. 安装方式：插入式（带球阀，可在线插拔清洗）或外夹式（非接触测量，适合腐蚀性浆液）；
  3. 探头材质：碳化钨硬质合金（耐浆液颗粒冲刷）。
• 核心优势
  • 非接触 / 半接触测量，无需破坏管道，安装维护不影响生产；
  • 无流道堵塞风险，适配腐蚀性、高粘附浆液；
  • 适配大流量浆液输送，性价比高。

3. 靶式流量计（适配高浓度、高粘度浆液）

• 适用工况浓度 40%~60% 的高粘度浆液（如尾矿浆、沥青浆、树脂浆），中小流量管路（DN25~DN200），适合浓缩工段、配料系统计量。
• 核心选型要点
  1. 靶片材质：陶瓷或碳化钨（耐磨抗粘附，避免浆液附着影响测量）；
  2. 结构设计：选 可拆卸靶片 + 冲洗管路（定期用清水冲洗靶片，防止结垢堵塞）；
  3. 信号处理：带阻尼功能的变送器（过滤浆液脉动冲击导致的信号波动）。
• 核心优势
  • 对高浓度、高粘度浆液适应性强，测量稳定；
  • 结构坚固，抗冲击、抗振动，适合恶劣工况。

二、 严禁选用的流量计类型

1. 涡轮 / 涡街流量计：流道狭窄，易被浆液颗粒堵塞、缠绕，叶轮 / 发生体易磨损报废；
2. 差压式孔板流量计：取压口极易被浆液堵塞，节流件磨损快，测量误差大；
3. 普通容积式流量计：齿轮 / 转子易被固相颗粒卡滞、磨损，无法正常工作。

二、 浆液流量计安装规范

1. 通用安装前准备

• 管路预处理：浆液管道需选用厚壁耐磨钢管或玻璃钢管道，内壁光滑无毛刺；安装前清理管道内的焊渣、大颗粒杂质，避免划伤流量计衬里。
• 加装防护装置：在流量计上游 5~10 倍管径处 加装粗格栅过滤器（孔径≤20mm），拦截大块杂质；高磨损工况可加装耐磨套管，保护流量计入口段。
• 避开脉动源：安装位置需远离泵出口、阀门等脉动源，距离≥10 倍管径，防止浆液脉动冲击仪表；无法避开时加装缓冲罐或柔性接头减振。

2. 耐磨型电磁流量计专项安装要求

• 安装姿态（防沉积关键）
  1. 优先 垂直安装，流体 自下而上 流动（利用重力防止浆液颗粒在流道底部沉积，确保电极与浆液充分接触）；
  2. 水平安装时，电极轴线必须水平，且流量计需安装在管道水平段的上方，严禁安装在管道底部（易积浆）；
  3. 严禁安装在管路*高点（易积气，导致空管计量）。
• 直管段要求
  1. 上游直管段≥5 倍管径，下游≥3 倍管径；
  2. 若上游紧邻弯头、三通、变径管等扰流件，需延长上游直管段至 10~15 倍管径，或加装耐磨型整流器（材质为聚氨酯或陶瓷）。
• 接地与防护
  1. 传感器本体需单独接地（接地电阻≤10Ω），并与浆液管道、泵站等电位连接，消除地电位差，避免信号漂移；
  2. 户外或潮湿环境安装时，传感器防护等级≥IP67，接线盒加装防雨罩；腐蚀性环境需选用防腐涂层外壳。

3. 运行与维护注意事项

• 启动调试：安装后先用清水冲洗管路，排出空气和杂质，再通入浆液；启动时缓慢开启阀门，逐步提升流量，避免浆液冲击损坏衬里。
• 定期维护
  1. 电磁流量计：定期检查衬里磨损情况（可通过变送器监测电极阻抗变化判断），磨损严重时及时更换；刮刀式电极需设定合理清洗频率（如每班 1 次）。
  2. 插入式超声波流量计：每周在线插拔探头，清洗表面粘附的浆液颗粒，检查探头磨损程度。
  3. 靶式流量计：每天开启冲洗管路，清理靶片表面的浆液粘附物，防止计量漂移。
• 停机保护：浆液管路停机时，需用清水冲洗流量计流道，排空残留浆液，防止浆液干结堵塞流道或腐蚀衬里。
