厚壁管涡街流量计 选型 + 安装 + 适配核心要点

一、厚壁管涡街流量计核心选型原则（先选对，再装对）

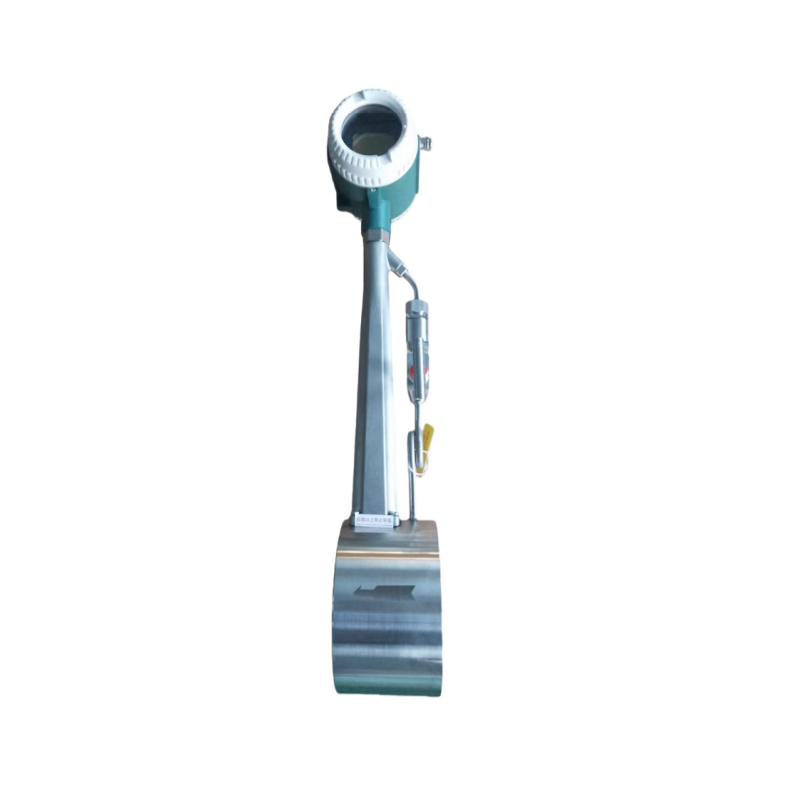

1. 优先选抗振型涡街流量计（核心配置）

• 选用带数字滤波抗振技术的涡街，内置振动传感器，可自动识别并过滤管道振动信号（厚壁管振动易被误判为涡街信号，导致测量飘移），抗振等级≥1g（常规涡街为 0.5g）；
• 旋涡发生体选用宽体加厚型（如三角柱 / 梯形柱，壁厚≥8mm），材质为 316L 不锈钢 + 碳化钨堆焊，适配厚壁管内高压介质的冲刷，同时增加发生体刚性，减少振动变形。

2. 严格匹配厚壁管的公称通径与压力等级

• 流量计公称通径（DN）需与厚壁管内径一致（厚壁管外径与普通管一致，但内径更小，如 DN50 厚壁管（δ=10mm）内径≈30mm，需定制非标内径涡街，避免流道缩径导致压力损失过大）；
• 流量计压力等级（PN）≥厚壁管工作压力的 1.25 倍（如厚壁管工作压力 10MPa，选 PN16/PN25 涡街），法兰选用对焊法兰（WN）（平焊法兰适配性差，厚壁管高压下易泄漏），法兰密封面为凹凸面（MF），适配高压密封。

3. 按介质特性选配传感器与补偿模块

• 混合气体厚壁管：选集成式温压补偿涡街，温压传感器为高压型（压力传感器量程≥工作压力 1.5 倍，温度传感器 PT100 耐温≤400℃），直接集成在流量计本体，减少外接管线的泄漏风险；
• 单一气体 / 蒸汽厚壁管：选带脉冲 / 4-20mA 双输出的抗振涡街，若需标况换算，仍需集成高压温压补偿；
• 含轻杂介质厚壁管：在流量计入口加装高压过滤器（过滤精度≤200μm，PN 与管道一致），防止杂质磨损发生体，过滤器与流量计之间保留≥10D 直管段。

4. 摒弃不适配类型

• 严禁选用微型涡街、薄壁发生体涡街（刚性差，厚壁管振动下易断裂）；
• 不选分体式涡街（厚壁管高压工况下，分体式接线盒易泄漏，且信号传输易受振动干扰），优先选一体式涡街（表头与测量管集成，密封等级 IP67/IP68）。

厚壁管涡街常用配置表（参考）

二、厚壁管涡街流量计专属安装要求（核心重点，区别于普通管）

1. 直管段要求：加长上游，强化整流（厚壁管内径小，流场更易紊乱）

• 通用直管段：上游≥20D，下游≥10D（D 为厚壁管实际内径，非公称通径）；
• 上游有阻流件（弯头 / 阀门 / 变径）：直管段需进一步加长 ——90° 弯头上游≥25D，双弯头 / 蝶阀上游≥30D，泵 / 压缩机出口上游≥35D；
• 必装整流器：在流量计上游5D~10D 处加装高压蜂窝式整流器（材质 316L，PN 与管道一致），整流器孔数≥16 孔，孔径适配厚壁管内径，强制梳理流场，减少偏流导致的测量误差；👉 若现场空间不足，整流器可直接集成在流量计入口法兰处（定制一体化结构），避免直管段不足的问题。

2. 安装位置与管道固定：隔离振动，杜绝变形（厚壁管振动传导的核心解决方案）

• 安装位置优先顺序：垂直向上的厚壁管（*优）＞水平厚壁管（次优），严禁安装在垂直向下的厚壁管（高压介质流速快，易产生气穴，且杂质易沉积）；
  • 水平安装时，发生体需处于管道水平中心线，避免高压介质的冲刷力导致发生体偏磨；
• 三重减振固定措施（必做）：① 流量计上下游各 10D 处加装高压重型管道支架（厚壁管重量大，普通支架易变形），支架与管道之间加橡胶减振垫（耐油 / 耐高压），隔离地面振动；② 流量计与厚壁管之间加装高压减振对焊法兰（材质 316L，内置金属减振片），阻断管道振动向流量计传递；③ 流量计本体加装减振固定夹，固定在独立的钢结构支架上（不与厚壁管支架共用），避免流量计自身振动。

3. 配管要求：高压密封，内径匹配，无缩径

• 流量计与厚壁管等内径对接：安装前实测厚壁管的实际内径，确保流量计测量管内径与厚壁管内径偏差≤±1mm，严禁通过变径管对接（厚壁管内径小，变径会导致流速骤增，涡街信号失真）；
• 对焊连接工艺：流量计对焊法兰与厚壁管采用氩弧焊打底，手工电弧焊盖面，焊接后做100% 渗透检测（PT）（高压工况下，焊缝微小裂纹会导致泄漏），焊接后打磨焊缝，保证管道内壁光滑（焊缝高度≤0.5mm，避免流场阻力）；
• 管道清洁与试压：安装前彻底清理厚壁管内的焊渣、铁锈、铁屑（用高压气体吹扫），避免杂质磨损涡街发生体；流量计安装完成后，对整个管段做水压试压（试压压力为工作压力的 1.5 倍），保压 30min 无泄漏，再吹扫后通介质。

4. 高压温压补偿模块专属安装要求（混合气体厚壁管必做）

（1）压力传感器（高压型）安装

• 安装位置：流量计上游 8D~10D 处的厚壁管上（远离流量计流场波动，且厚壁管刚性强，压力测量更稳定）；
• 取压口：开在厚壁管水平中心线 ±45° 范围内，取压口直径 φ6~φ8（避免过大导致介质涡流），取压管为不锈钢高压无缝管（φ6×2），长度≤2m（减少压力信号衰减），取压管上加装高压针型阀（PN 与管道一致），方便校准和关断；
• 密封要求：取压口与取压管采用对焊连接，无丝扣连接（丝扣在高压下易泄漏），所有接头加装高压密封垫（紫铜垫 / 金属缠绕垫）。

（2）温度传感器（高压型 PT100）安装

• 安装位置：流量计下游 5D~8D 处的厚壁管上，优先水平安装；
• 测温口：厚壁管上开孔后焊接高压测温套管（材质 316L，壁厚≥5mm），套管插入管道内径的 2/3（保证与介质充分接触，厚壁管管壁厚，避免管壁温度干扰），传感器插入套管内，套管与管道焊接后做 PT 检测；
• 防护要求：传感器接线盒为高压防爆型（IP67），接线盒与套管之间用高压密封接头连接，防止雨水 / 灰尘进入。

（3）补偿模块集成

• 温压传感器的信号电缆直接接入流量计本体的补偿接口，不外接第三方补偿仪（减少信号传输环节，避免振动干扰）；
• 信号电缆选用高压屏蔽铠装电缆，穿高压镀锌钢管敷设，电缆屏蔽层单端接地（接地电阻≤10Ω），与动力电缆分开敷设（间距≥1m）。

5. 电气与防爆安装（高压易燃易爆介质厚壁管必做）

• 流量计选用隔爆型 Ex d IIB T4/Ex d IIC T6（根据介质防爆等级选择），接线盒为高压防爆对焊式，电缆入口为高压防爆密封接头（格兰头），电缆穿高压防爆钢管敷设，管端做防爆密封；
• 流量计做独立高压接地：接地极为不锈钢材质（避免高压腐蚀），埋深≥2.5m，接地电阻≤10Ω，流量计本体、厚壁管、支架做等电位连接（用铜排跨接），防止静电积聚（高压混合气体静电风险高）；
• 严禁在通电状态下打开流量计表头 / 接线盒，高压工况下，电火花会直接引发爆炸 / 泄漏。

三、厚壁管涡街流量计安装后调试与日常维护（针对性措施）

1. 安装后专项调试（缺一不可）

• 振动测试：通介质前，用测振仪检测流量计本体振动值，确保≤0.5g（若＞0.5g，需加固减振支架，直至振动值达标）；
• 温压补偿校准：用标准高压压力计（精度 ±0.05%）和标准温度计（精度 ±0.1℃）校准流量计的温压传感器，确保补偿误差≤±0.5%；
• 混合气体参数录入：准确输入厚壁管内混合气体的标况密度、摩尔质量（组分稳定），核对表头显示的工况流量 / 标况流量，用公式验证换算准确性（偏差≤±0.8%）；
• 信号测试：通介质后，观察流量计涡街信号强度（≥2V 为正常），信号波动≤±0.3V，若信号弱，检查流场是否紊乱、发生体是否有杂质粘附。

2. 日常维护要点（高压厚壁管工况，减少停机维护）

• 定期检查密封：每月检查流量计法兰、取压管、测温管的焊接处 / 接头，用肥皂水检测是否泄漏（高压工况下，微小泄漏需立即停机处理）；
• 定期清理过滤器：含轻杂介质的厚壁管，每 3 个月拆卸高压过滤器，清理滤芯（避免杂质堵塞，导致管内压力骤增）；
• 定期校准：贸易结算用流量计每年校准 1 次，工业监测用每 2 年校准 1 次，校准优先采用在线校准（厚壁管拆卸困难，离线校准易导致二次泄漏）；
• 振动与信号检查：每 6 个月用测振仪检测振动值，用示波器观察涡街信号，若信号飘移，重新开启数字滤波功能，或清理发生体表面的粘附物；
• 备品备件：现场备用高压密封垫、高压针型阀、传感器探头（与流量计同型号），避免故障后停机等待备件。

四、典型厚壁管工况涡街适配案例

1. DN50 厚壁管（δ=10mm，PN10，工作压力 8MPa）：输送高压天然气混合气（组分稳定）→ 定制非标内径（φ30）一体式抗振涡街+ 集成高压温压补偿 + 对焊法兰 + 高压过滤器；
2. DN100 厚壁管（δ=12mm，PN6，工作压力 4MPa）：输送高压工艺混合气体（含轻尘）→ 宽体发生体抗振涡街（碳化钨堆焊）+ 高压 Y 型过滤器 + 上游 25D 直管段 + 蜂窝整流器；
3. DN80 厚壁管（δ=15mm，PN25，工作压力 20MPa）：输送超高压合成气→ 定制高压抗振涡街（PN25）+ 凹凸面对焊法兰 + 高压温压传感器 + 独立减振支架。

五、安装禁忌（厚壁管工况严禁触碰，否则直接导致故障 / 安全事故）

1. 严禁用平焊法兰、丝扣连接适配厚壁管高压工况，易发生泄漏爆炸；
2. 严禁流量计测量管内径大于厚壁管内径，导致流道扩径，涡街信号完全失真；
3. 严禁在流量计上下游未加装减振支架，厚壁管振动会直接导致流量计发生体断裂；
4. 高压工况下，严禁离线拆卸流量计（需先泄压至常压，再做拆卸，否则介质喷射引发安全事故）；
5. 混合气体厚壁管，严禁省略温压补偿，或用低压温压传感器替代高压型，导致补偿失准 / 传感器损坏。
