DN15 氮气流量计

DN15 为小口径管路，氮气属干燥洁净惰性气体，计量核心遵循适配流量范围、低压损、安装便捷原则，优先选涡街流量计（中高压 / 中流量），次选金属管浮子流量计（低压 / 小流量）、热式质量流量计（精准计量 / 宽量程），三款覆盖绝大多数 DN15 氮气工况，以下为选型、安装、核心要点，简洁落地。

一、主流款型准确适配（按工况对号，全覆盖）

1. 涡街流量计（★★★★★ 中高压 / 中流量常规工况）

核心适配

常温干燥氮气、工作压力≥0.1MPa（表压）、流量范围1~20m³/h（常用流量在量程 30%~80%），适配工业氮气输送、车间供气、设备配套等常规工况，要求直管段充足。

关键参数

DN15，精度 ±1.0%~±1.5%，
耐温 - 40~150℃，
耐压 1.6~4MPa（常规款），
量程比 1:10~1:20，
支持 4-20mA/RS485 远传，表体 304 不锈钢，无易损件。

优势：压损小、维护简单、性价比高，适配连续计量；

禁忌：低压（＜0.1MPa）、小流量（＜1m³/h）、直管段严重不足、含液 / 含杂质氮气。

2. 金属管浮子流量计（★★★★ 次选，低压 / 小流量工况）

核心适配

低压氮气（＜0.1MPa）、小流量0.1~5m³/h，适配实验室氮气供气、精密设备微量供氮、低压支管路计量，无直管段要求。

关键参数

DN15，精度 ±2.5%，耐温 - 20~100℃，耐压 1.6MPa，金属管体（304 不锈钢）+ 四氟浮子，可就地显示 / 加远传，安装灵活。

优势：适配低压微流量、安装无直管段要求、读数直观；

禁忌：中高压、大流量、剧烈振动管路。

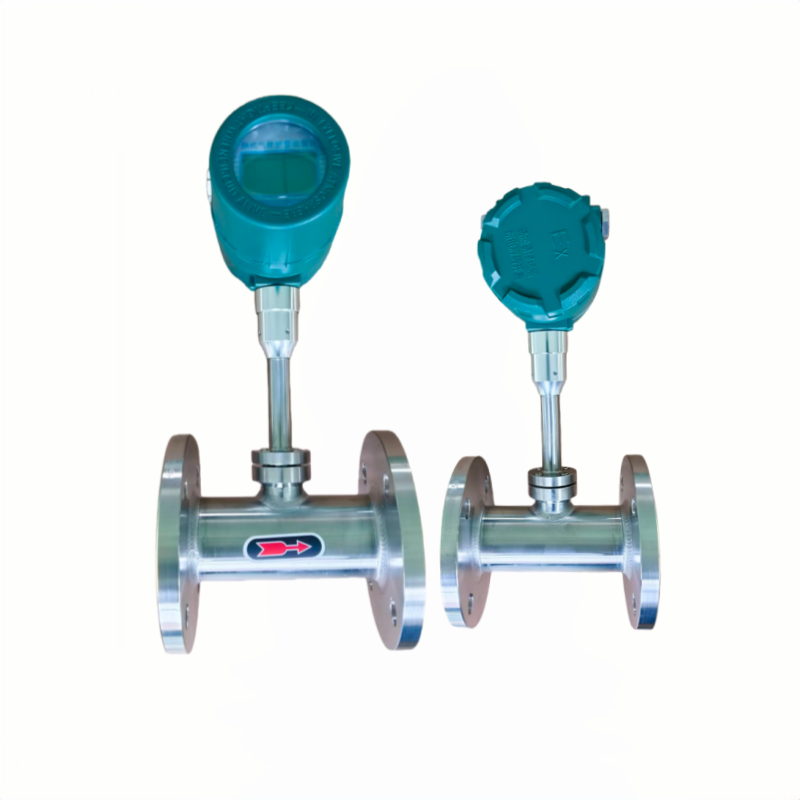

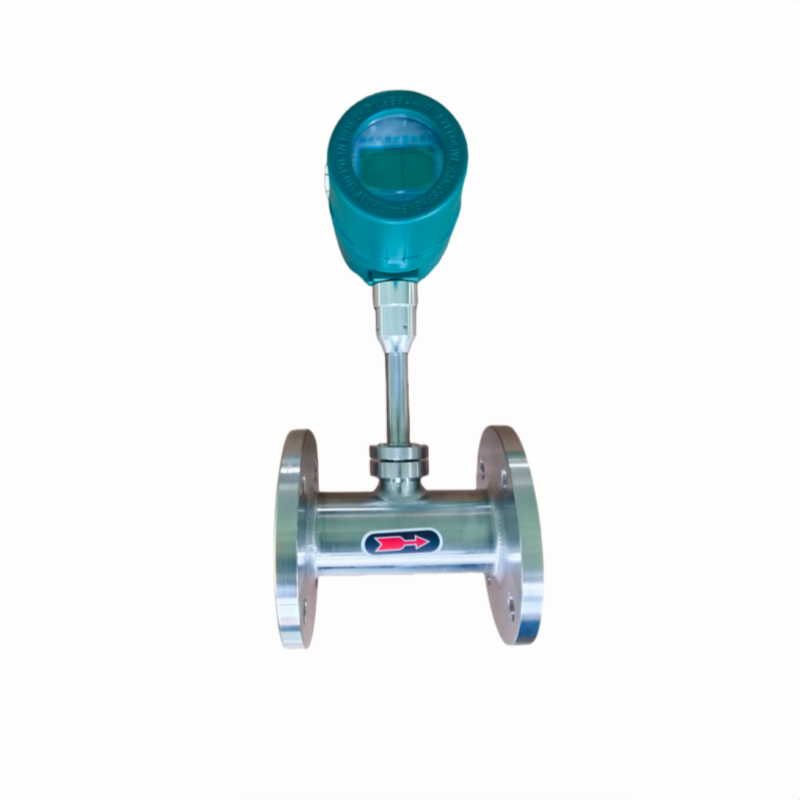

3. 热式质量流量计（★★★★ 补充，高精度 / 宽量程 / 标况直读）

核心适配

对计量精度要求高（贸易结算 / 能源计量）、流量范围宽0.5~30m³/h，需直接输出标况体积流量（Nm³/h），适配实验室精准计量、高纯氮气输送。

关键参数

DN15，精度 ±1.0%，量程比 1:100（宽量程），耐温 - 20~120℃，耐压 1.6MPa，直接测质量 / 标况流量，无需温压补偿，304 不锈钢体。

优势：宽量程、标况直读、精度高，适配低流速大流量；

劣势：成本高于前两款，禁用于含油 / 含尘 / 含液氮气。

选型速判表


二、核心安装要求（分款型，避坑保精度）

通用原则

1. 介质要求：确保氮气干燥洁净、无油无液无杂质，含杂质需在前端加装 5~10μm 过滤器；

2. 密封防护：法兰用四氟密封垫 / 金属缠绕垫，表体 304 不锈钢适配氮气，户外安装加防雨罩，防爆区选 Ex d II CT6 防爆款；

3. 接地要求：远传款表体单独接地（电阻≤10Ω），防止电磁干扰信号。

分款型专属安装

1. 涡街流量计

• 安装方式：水平安装（首选）或垂直安装（介质自下而上），严禁装在管道低点（防止积液）；

• 直管段：上游≥10D、下游≥5D（D=15mm），不足时加装整流器；

• 防振动：远离泵 / 压缩机等振动源，必要时加减振垫。

2. 金属管浮子流量计

• 必须垂直安装，介质自下而上流动（唯一安装方式），垂直度偏差≤5°，表盘朝上便于读数；

• 无直管段要求，可直接安装在弯头 / 阀门附近，前后加截止阀方便检修。

3. 热式质量流量计

• 水平 / 垂直安装均可，垂直安装介质自下而上；

• 上游≥5D、下游≥3D 直管段，安装位置远离强电磁干扰源（变频器 / 配电柜≥1m）。

三、日常维护与操作（极简）

1. 每日巡检：查看表头显示正常，无超量程 / 信号弱报警，检查表体 / 法兰无氮气泄漏；

2. 定期清洁：每 3~6 个月，清理前端过滤器滤网（若有），用软布擦拭流量计表体，传感器探头无积尘油污；

3. 校准检定：工艺计量每 2 年现场校准，贸易结算 / 高精度计量每年法定检定，校准介质用干燥氮气；

4. 长期停机：关闭前后截止阀，排空管内氮气，做好表体密封，防止杂质进入。

四、常见故障快速解决

1. 无流量显示：管路无氮气 / 阀门未开→检查管路；传感器故障→断电复位 / 更换探头；接线松动→重新接线；

2. 计量不准：参数设置错误（口径 / 温压）→重新标定；流量超出量程→更换适配流量计；过滤器堵塞→拆洗滤网；

3. 流量波动大：管路压力不稳→加装稳压阀；振动干扰→加减振垫 / 重新接地；含液 / 含杂质→加装干燥 / 过滤装置；

4. 远传信号异常：线缆破损→更换防腐线缆；电磁干扰→远离干扰源 / 重新接地；表头模块故障→更换模块。

五、核心使用禁忌

❌ 用涡街流量计测低压（＜0.1MPa）、小流量氮气，导致计量失真；
❌ 金属管浮子流量计水平 / 倾斜安装，或介质自上而下流动，浮子卡滞；
❌ 流量计前端无过滤 / 干燥，含油 / 含液 / 含尘氮气损坏传感器；
❌ 直管段严重不足仍装涡街 / 热式流量计，精度大幅下降；
❌ 超量程使用，常用流量低于量程 30% 或高于 80%。
