混合废气流量计选型与应用指南

一、混合废气核心工况界定（选型前提，现场易核实）

1. 基础工艺参数
   • 温度：常温（≤40℃）、中温（40~400℃）、高温（400~600℃），覆盖车间常温排风至工业高温工艺混合尾气；
   • 压力：常压（主流）、微正压（0~0.05MPa）、微负压（-0.01~-0.05MPa），少数工艺直排为中低压；
   • 流速 / 流量：低流速（0.3~5m/s）、中高流速（5~30m/s），流量从微流量（分支管）到大流量（总管），量程比要求多为 1:20 以上。
2. 杂质与介质特性
   • 杂质类型：含粉尘（低 / 中 / 高含尘，粒径不均）、含油雾 / 粘性杂质、高湿度 / 水汽 / 凝露、无明显杂质（预处理后）；
   • 腐蚀等级：弱腐蚀（低浓度 VOCs / 少量酸碱气）、中强腐蚀（高浓度 SO₂/NOₓ/NH₃）、强腐蚀（含酸雾 / 高浓度卤代烃）；
   • 特殊属性：是否含易燃易爆组分（如涂装混合废气含苯系物）、是否含粘性 / 易结焦组分（如化工工艺混合尾气）。
3. 管道规格与安装条件
   • 管径：小管径（DN15~DN100，车间分支管 / 小型处理装置进出口）、中管径（DN100~DN800，厂区总管 / 中型处理装置）、大管径（DN800~DN2000，总排放管 / 大型环保处理系统）；
   • 管道材质：防腐管（PP/FRP/316L）、普通碳钢（未预处理总管）；
   • 安装条件：可断管（新管道施工）、不可断管（已投运管道改造）、高空布置 / 地面布置、安装空间充足 / 有限。
4. 计量要求
   • 精度要求：高精度（±1.0%~2.0% R，环保排放核算 / 工艺计量）、中精度（±2.0%~4.0% R，工艺监控）、粗放监测（±5% R 以上，工况判断）；
   • 功能要求：就地显示、远传输出（4-20mA/RS485）、环保数据上传、标方流量换算。

二、混合废气主流流量计类型及核心适配性（按优先级 + 工况分工，直接匹配）

（一）防腐耐高温款插入式超声波流量计 —— 混合废气通用首选款（全管径 / 多工况）

1. 核心特性
   • 全工况耐候：换能器采用防腐耐高温陶瓷 + Inconel625 合金，表面喷涂 PTFE 陶瓷双层防腐涂层，标配风冷套（≤400℃）/ 水冷套（400~600℃），可耐受常温至 600℃温度、弱到强腐蚀介质，防护等级≥IP67，适配户外 / 高温 / 潮湿现场；
   • 抗干扰适配波动：采用多普勒法 + 时差法双模式（可自动切换），多普勒法耐受粉尘 / 水汽 / 油雾，时差法适配低杂质高精度测量，量程比 1:30，可测流速 0.5~30m/s，完美适配混合废气流速 / 流量剧烈波动的特点，精度 ±2.0% R~±3.0% R；
   • 安装灵活适配全管径：插入式结构，可在线安装（无需断管，适配已投运管道改造），单探头适配 DN100~DN800，双 / 多探头阵列适配 DN800~DN2000 大管径，管段式款适配 DN15~DN100 小管径，压损可忽略，不增加风机负荷，适配微正压 / 微负压 / 常压；
   • 功能适配环保与工艺：支持 4-20mA/RS485（Modbus-RTU）远传，配套专用积算仪实现实时温压补偿、标方流量换算、累计流量存储，可直接接入 DCS 系统 / 环保在线监测平台，含易燃易爆组分工况可定制隔爆型。
2. 适配场景：各类行业混合废气分支管 / 总管、预处理前后管道、环保处理系统进出口、达标排放管，常温至 600℃、弱至中强腐蚀、含粉尘 / 水汽 / 油雾（中低含量）、DN15~DN2000 全管径、全压力状态的混合废气，是*通用的选择。
3. 局限性：高含尘（≥300mg/m³）+ 大颗粒硬粉尘 / 高粘性油雾工况，声波信号会衰减，测量精度下降；低流速（＜0.5m/s）小管径工况，测量精度略低，需配套专用低流速探头。

（二）全防腐热式气体质量流量计 —— 混合废气小管径 / 低流速核心款（预处理后 / 常温中温）

1. 核心特性
   • 全防腐设计：传感器采用316L 不锈钢 + PTFE / 陶瓷防腐涂层，强腐蚀工况可选哈氏合金 C-276，测量管为全防腐材质，密封垫为氟橡胶 / PTFE，可耐受 VOCs、SO₂、NOₓ、NH₃等各类腐蚀性介质，无死区流道，不易积尘 / 凝露 / 油雾；
   • 高灵敏度适配低流速：量程比 1:100~1:200，可测低流速≥0.2m/s，完美适配混合废气分支管低流量、低流速的特点，精度 ±1.0% R~±2.0% R，是小管径混合废气高精度计量的*佳选择；
   • 管段式适配小管径：管段式结构，法兰 / 螺纹连接，适配 DN15~DN100 小管径，安装便捷，地面管道施工无需复杂辅助装置，压损极小，适配微负压 / 常压 / 微正压；
   • 防潮抗油污：传感器做真空防潮密封 + 油污隔离处理，可耐受高湿度 / 凝露 / 中低含量油雾，含易燃易爆组分工况可定制隔爆型，适配涂装 / 制药等行业混合废气。
2. 适配场景：各类行业混合废气车间分支管、预处理（除尘 / 除油 / 除湿）后管道、小型环保处理装置进出口、常温中温（≤400℃）低杂质混合废气，DN15~DN100 小管径、低流速、高精度计量的工况。
3. 局限性：不适用于 400℃以上高温工况；高含尘（≥100mg/m³）/ 高粘性油雾 / 大颗粒粉尘工况，传感器易被污染，需上游加装高精度过滤器；大管径（＞DN100）无适配型号，成本偏高。

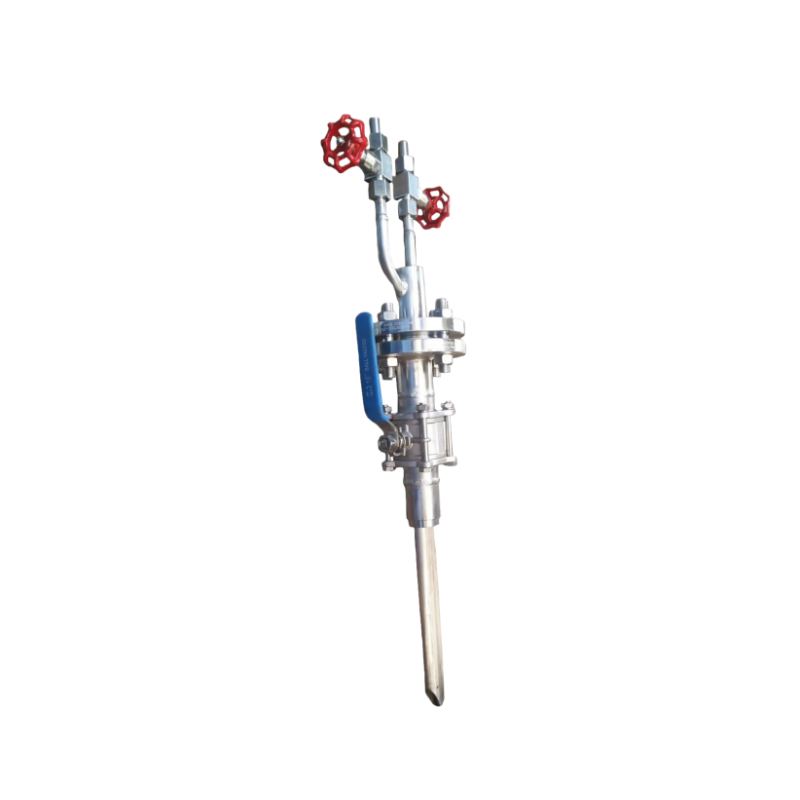

（三）耐高温防腐均速管（阿牛巴）流量计 —— 混合废气中管径 / 高性价比款（中高杂质 / 中温）

1. 核心特性
   • 耐高温耐腐防磨：探头选用Inconel600/625 高温合金，表面喷涂 PTFE 防腐涂层，含粉尘工况加装碳化钨陶瓷防磨套管，可耐受常温至 600℃温度、弱至中强腐蚀、中高含尘（≤300mg/m³）和轻微粘性杂质，400℃内直接使用，400℃以上配风冷防护；
   • 安装灵活适配中管径：插入式结构，可在线安装（无需断管），法兰 / 焊接固定均可，单探头适配 DN300~DN800，多探头适配 DN800~DN2000，压损仅为孔板的 1/10，适配微正压 / 微负压 / 常压，不影响混合废气输送；
   • 性价比高适配工艺监控：精度 ±2.5% R~±4.0% R，量程比 1:10，配套耐高温防腐温压变送器，可实现实时温压补偿和标方换算，满足工艺监控和环保粗算要求，整体成本为超声波流量计的 1/2~2/3；
   • 适配复杂现场：体积小、重量轻，适配锅炉旁、环保处理区等安装空间有限的现场，含易燃易爆组分工况可定制隔爆型。
2. 适配场景：各类行业混合废气厂区总管、未预处理中高杂质混合废气管道、中温（≤600℃）混合废气引风机进出口、工艺监控级混合废气管道，DN300~DN2000 中大管径、中高杂质、中温的工况。
3. 局限性：探头易被粘性油雾 / 大颗粒粉尘附着，需配套在线吹扫装置；高含尘（≥300mg/m³）硬颗粒工况，探头易磨损，需定期更换防磨套管；差压信号易受温压波动影响，需严格配套温压补偿。

（四）耐高温防腐文丘里管流量计 —— 混合废气高杂质 / 高含尘刚需款（全温压）

1. 核心特性
   • 超耐候防堵：主体选用 316L/Inconel625 合金 / 哈氏合金，喉道做碳化硅衬里 / 硬质合金堆焊，表面做 PTFE 防腐涂层，可耐受常温至 600℃温度、强腐蚀、高含尘（≥300mg/m³）硬颗粒、高粘性油雾，无额外冷却防护即可直接使用，流道光滑无积尘，后期维护频次极低；
   • 低压损高精度：压损远低于孔板 / 喷嘴，仅为工况流速的 10% 左右，适配微负压 / 常压 / 微正压混合废气，精度 ±2.0% R~±3.0% R，流道标准化程度高，可通过国家计量认证，满足环保排放核算的官方数据要求；
   • 适配大管径重污染工况：管段式法兰连接，适配 DN500~DN2000 大管径，专为未预处理的重污染混合废气设计，可长期耐受各类杂质的冲刷和腐蚀。
2. 适配场景：冶金 / 化工 / 涂装等行业未预处理高含尘 / 高粘性 / 高油雾混合废气总管、高温重污染混合尾气管道、环保处理系统进口总管，全温压、强腐蚀、高杂质、DN500~DN2000 大管径的工况。
3. 局限性：需断管法兰连接，无法在线安装，对安装空间有要求；中小管径（＜DN500）适配性差，成本较高；矩形管道需定制异形款，性价比低。

（五）防腐耐高温皮托管流量计 —— 混合废气经济型粗放监测款（全工况）

1. 核心特性
   • 全工况耐受：探头为碳化硅 / Inconel625 高温合金 + PTFE 防腐涂层，可耐受常温至 800℃温度、弱到强腐蚀、全含尘量、油雾 / 水汽 / 凝露，无需任何冷却 / 防护装置，适配所有混合废气工况；
   • 安装灵活：插入式结构，可在线插拔，无需管道改造，圆形 / 矩形管道、DN15~DN2000 全管径、全压力状态均适配，安装仅需几分钟，压损可忽略；
   • 成本极低：整体成本为超声波流量计的 1/10 以下，无需复杂配套装置，就地显示 + 远传可选，适配现场临时监测和工艺粗判。
2. 适配场景：各类行业混合废气工况临时调试、粗放流量监测、主流量计故障备用比对、环保临时抽检，全工况、全管径、无精度要求的混合废气工况。
3. 局限性：精度极低（±5.0% R~±10% R），无法满足环保 / 工艺精准计量；探头易被粉尘 / 粘性杂质堵塞，需频繁人工吹扫 / 清理；信号易受流速畸变影响，测量稳定性差。

三、混合废气流量计核心选型原则（按工况快速匹配，直接套用）

1. 核心选型维度：管径 + 流速 + 精度要求（通用核心维度，优先匹配）

2. 辅助选型维度：温度 + 杂质 + 腐蚀等级 + 安装条件（精准适配，补充分类）

• 温度适配：常温～400℃选超声波 / 热式 / 均速管；400~600℃选超声波（水冷 / 风冷）/ 均速管（风冷）/ 文丘里管；＞600℃选文丘里管 / 皮托管；
• 杂质适配：无杂质 / 低杂质选热式 / 超声波（时差法）；中低粉尘 / 水汽 / 油雾选超声波（多普勒法）/ 均速管；高含尘 / 高粘性 / 高油雾选文丘里管；
• 腐蚀等级适配：弱腐蚀选 316L 防腐款；中强腐蚀选哈氏合金 / Inconel625 款；强腐蚀（酸雾）选全氟材质 / 哈氏合金 C-276 款；
• 安装条件适配：新管道施工（可断管）选管段式超声波 / 热式 / 文丘里管；已投运管道改造（不可断管）选插入式超声波 / 均速管 / 皮托管；高空布置 / 安装空间有限选插入式（体积小、重量轻）；
• 特殊属性适配：含易燃易爆组分选隔爆型（Ex d Ⅱ BT4/CT4）；含易结焦组分选光滑流道文丘里管 / 超声波（非接触），避开有死区的仪表。

3. 混合废气禁忌选型

• 普通孔板 / 喷嘴：压损大，节流孔易被粉尘 / 油雾 / 粘性杂质堵塞、被腐蚀，需频繁维护，不适配混合废气复杂杂质工况；
• 未防腐 / 未耐高温仪表：混合废气的腐蚀、高温会快速损坏仪表部件，导致测量失效、泄漏，甚至引发安全事故；
• 涡街流量计：仅适配低杂质、干燥、中温、中高流速的混合废气，低流速 / 高杂质 / 高湿度工况测量精度极差，发生体易被腐蚀 / 堵塞；
• 玻璃转子 / 普通浮子流量计：易破碎、无防腐 / 耐高温能力，精度低，仅适用于实验室微流量，完全不适用于工业混合废气工况。

四、混合废气流量计关键配置与防护（必配，无防护必故障）

1. 全防腐配置（所有工况必配，核心要求）

• 材质分级防护：与混合废气接触的所有部件（探头 / 换能器 / 测量管 / 法兰 / 密封垫），按腐蚀等级分级配置：弱腐蚀用 316L+PTFE / 陶瓷涂层，中强腐蚀用 Inconel600/625，强腐蚀用哈氏合金 C-276 / 全氟材质；密封垫统一选用氟橡胶 / PTFE / 耐高温金属缠绕垫，避免腐蚀泄漏；
• 外壳与连接防护：仪表外壳选用 316L 不锈钢，防护等级≥IP65，户外 / 高温 / 潮湿环境≥IP67；含易燃易爆组分工况选隔爆型外壳（Ex d Ⅱ BT4/CT4）；管道连接法兰为防腐平焊法兰，螺纹连接缠绕 PTFE 密封带，焊接处做防腐补涂；
• 电气防腐：仪表内部电子元件做防腐密封处理，接线盒 / 转换器做防水防尘防腐，避免腐蚀性气体 / 水汽侵入导致短路。

2. 防堵抗杂质配置（所有含杂质工况必配，混合废气专属）

• 防堵过滤装置：流量计上游 5DN 内加装分级防腐过滤器，低杂质工况用 PTFE/316L 滤网（孔径 50~100μm），中高杂质 / 油雾工况用金属烧结滤网 + 除油棉，高含尘工况用旋风式除尘过滤器，过滤器做快拆设计，便于现场清洗；
• 在线自动吹扫装置：所有插入式仪表（超声波 / 均速管 / 皮托管）必须配套，采用干燥氮气 / 无油压缩空气作为吹扫气（避免吹扫气引入新杂质），加装过滤器、减压阀、电磁阀和定时器，中低杂质每 1 小时吹扫 1 次，高杂质每 30 分钟吹扫 1 次，吹扫压力 0.3~0.6MPa，吹扫管末端对准探头 / 换能器，确保吹扫无死角；
• 流道优化：选用直通式 / 光滑流道仪表，严禁选用有弯管、死角、台阶的结构，防止混合废气残留、杂质堆积、结焦堵塞。

3. 耐高温与温压补偿配置（按需配套）

• 耐高温防护：中温（40~400℃）仅需材质耐高温 + 接线盒隔热；高温（400~600℃）为换能器 / 探头加装风冷套（配小型高压风机），超 600℃定制轻型水冷套（带断水报警），连接电缆选用耐 200℃以上高温屏蔽电缆，穿镀锌钢管 / 防腐管保护；
• 温压补偿配置：所有体积流量计（超声波 / 均速管 / 文丘里管 / 皮托管）必须配套，根据温度选择温压变送器：常温～400℃选防腐温压变送器，400~600℃选耐高温防腐温压变送器，测量范围覆盖现场实际温压区间，安装在流量计上下游 3DN 内，与流量计接入同一积算仪，实现实时温压补偿 + 标方流量换算（环保核算强制要求）；热式气体质量流量计为直接质量测量，无需任何温压补偿，是混合废气小管径低流速计量的天然优势。

4. 抗干扰与密封配置（所有工况必配）

• 抗干扰防护：与引风机、变频器、电机等振动 / 电磁干扰源间距≥2m，仪表做抗振动处理（加装减震支架），电缆选用屏蔽电缆并做好接地，避免电磁 / 振动干扰导致信号漂移；
• 压力密封防护：微正压 / 微负压工况的流量计，法兰 / 插入孔 / 接线口做双重密封，选用耐负压 / 正压密封垫，螺栓采用对角拧紧法均匀拧紧，防止空气渗入 / 废气泄漏导致测量误差和安全事故；
• 防潮抗凝露：高湿度 / 凝露工况的仪表，传感器 / 换能器做真空防潮密封 + 凝露隔离层，在流量计上下游管道*低点、过滤器底部加装防腐排水阀，每日定时排放凝露，防止堆积导致传感器短路 / 杂质结块。

五、混合废气流量计核心安装规范（适配复杂现场，提升精度和寿命）

1. 安装位置选择（核心，占仪表故障的 60% 以上）

• 直管段要求：热式质量流量计 / 浮子流量计上游≥5DN、下游≥3DN；插入式超声波流量计上游≥20DN、下游≥10DN；均速管 / 皮托管上游≥5DN、下游≥3DN；文丘里管上游≥10DN、下游≥5DN；严禁安装在弯头、三通、变径管、风机进出口 3DN 内、阀门附近，空间不足时加装防腐 / 耐高温整流器，混合废气对流速畸变敏感，流场稳定是测量精准的关键；
• 防杂质堆积：优先安装在垂直管道（气流向上），其次选水平管道顶部 / 侧面，严禁安装在管道*低点 / 弯头处（易积尘 / 凝露 / 油雾 / 粘性杂质，导致传感器堵塞 / 探头磨损）；水平管道安装时需做5° 向上倾斜，引导杂质向管道两端流动；
• 防高温 / 腐蚀 / 干扰：高温工况仪表远离高温设备（间距≥500mm），加装隔热罩；强腐蚀工况安装在通风良好区域，避免泄漏气体积聚；远离振动 / 电磁干扰源，微负压工况优先安装在风机出口端（微正压侧），减少空气渗入；
• 便于维护：安装位置预留≥300~400mm 操作空间，过滤器、吹扫装置、排水阀需正对操作通道，快拆接口朝向便于拆卸的方向，高空管道搭设固定操作平台，避免在狭窄 / 封闭 / 高温区域安装。

2. 安装姿态与连接（适配全管径 / 全安装条件）

• 插入式仪表（超声波 / 均速管 / 皮托管）：探头 / 换能器垂直于管道轴线插入，插入深度为管道内径的 1/2（中心位置，流速*高处），箭头方向与气体流动方向严格一致；插入孔用防腐 / 耐高温密封垫密封，拧紧压盖 / 法兰，防止泄漏 / 漏气；大管径管道采用多探头时，探头均匀分布在同一截面，保证测量全面性；
• 管段式仪表（热式 / 文丘里管 / 管段式超声波）：与管道同轴同心安装，法兰密封垫片选用对应工况的防腐 / 耐高温垫片，严禁垫片突出管道内壁（避免干扰流场、堆积杂质）；高空 / 大管径管道安装需做管道固定支架，防止管道振动导致法兰泄漏、仪表偏移；
• 电缆 / 吹扫管敷设：高温屏蔽电缆、吹扫管沿管道支架敷设，用防腐 / 耐高温管卡固定，避免振动导致接头松动；吹扫管加装过滤器和球阀，防止吹扫气中的杂质进入管道；电缆 / 吹扫管做防腐蚀 / 防高温包裹，远离高温表面和腐蚀性区域，*低点加装排水阀，防止凝露堆积。

3. 辅助装置安装（混合废气必备，缺一不可）

• 分级过滤与吹扫装置：按杂质等级安装对应过滤器，吹扫管沿管道支架敷设至探头 / 换能器处，保证吹扫气直达测量面，无死角；现场无氮气 / 压缩空气时，配置小型移动式无油空压机 / 氮气发生器；
• 温压变送器安装：安装在流量计上下游 3DN 内，远离积尘 / 凝露 / 高温区域，温度变送器插入管道中心，压力变送器安装在管道上侧，接线盒做防腐 / 隔热 / 密封处理，防止腐蚀性气体 / 水汽 / 高温侵入；
• 旁通管道与截止阀：重要工艺 / 环保计量管道（如总排放管 / 环保处理系统进出口），在流量计上下游加装防腐 / 耐高温截止阀，并设置旁通管道 + 旁通阀，便于流量计校准 / 维护 / 拆卸时，混合废气可正常输送 / 处理，无需停产；
• 防静电与安全接地：所有仪表、管道做防静电接地（接地电阻≤4Ω），含易燃易爆组分的混合废气需做防雷防静电双重接地，防止静电积聚引发爆炸 / 火灾，接地极选用铜包钢防腐材质。

六、混合废气流量计日常维护与故障排查（低成本，易操作，适配复杂现场）

1. 日常维护核心要点（按频率执行，现场可落地）

• 定时清滤与吹扫（每日 / 每周）：每日打开排水阀排放凝露，检查吹扫装置压力（0.3~0.6MPa）、电磁阀和定时器是否正常工作，确保按设定频率吹扫；每周拆卸清洗过滤器滤网 / 除油棉，用清水 / 专用清洗剂清洗，晾干后装回，防止滤网堵塞导致流量偏小；
• 防腐密封检查（每周 / 每月）：每周检查法兰 / 螺纹 / 插入孔的密封处，通过异味 / 肥皂水检测是否泄漏，发现泄漏及时拧紧螺栓 / 更换密封垫；每月检查仪表涂层 / 材质是否有腐蚀点、鼓包、脱落，发现问题及时补涂 / 更换部件，强腐蚀工况可适当增加检查频次；
• 传感器 / 探头清洁（每月）：用干净软布蘸无水乙醇轻轻擦拭传感器 / 换能器 / 探头表面的粉尘 / 油雾，严禁用硬质工具划伤防腐 / 防磨涂层；粘性杂质可用专用耐高温 / 防腐清洗剂擦拭，擦拭后用干燥氮气吹扫干燥；
• 零点 / 精度校准（每 6 个月 / 每年）：每 6 个月做 1 次零点校准，关闭上下游截止阀，管道内无气体流动时，确认瞬时流量显示为 0；环保计量用仪表每年校准 1 次，工艺计量用每 1~2 年校准 1 次，采用标准气体比对法 / 标准表比对法现场校准，无需拆卸仪表；
• 易损件更换（每 1~2 年）：更换密封垫、滤网、防磨套管、高温电缆、吹扫管密封圈，避免老化导致腐蚀、泄漏、堵塞，降低后期故障概率，强腐蚀 / 高杂质工况可适当缩短更换周期。

2. 混合废气常见故障排查（针对性解决，快速恢复，做好防护）

七、典型混合废气工况适配推荐（工业主流场景，直接套用）

1. 涂装行业混合废气分支管（DN25，常温，低流速，含 VOCs / 油雾，弱腐蚀，高精度）：全防腐热式气体质量流量计（316L+PTFE 涂层）+ 除油过滤器 + 排水阀，直接测质量流量，低流速高灵敏度，防油雾 / 凝露；
2. 化工行业混合废气总管（DN800，中温 300℃，中高流速，含 SO₂/NOₓ，中强腐蚀，含粉尘）：插入式超声波流量计（多普勒法，Inconel625 换能器）+ 风冷套 + 自动吹扫 + 耐高温防腐温压变送器，非接触防腐，抗粉尘 / 水汽，精度稳定；
3. 制药行业预处理后混合废气（DN50，常温，低流速，含 VOCs/NH₃，中腐蚀，低杂质）：全防腐热式气体质量流量计（哈氏合金款）+ 简易过滤器，高精度，直接测质量流量，无需温压补偿，适配环保核算；
4. 冶金行业未预处理混合废气总管（DN1500，高温 450℃，高含尘，强腐蚀）：碳化硅衬里文丘里管流量计（哈氏合金主体）+ 耐高温防腐温压变送器 + 旁通管道，抗堵塞 / 耐磨损 / 强防腐，适配高含尘高温重污染工况；
5. 厂区混合废气总排放管（DN1000，中温 200℃，中含尘，中腐蚀，工艺监控）：耐高温防腐均速管流量计（多探头，碳化钨防磨套管）+ 自动吹扫 + 温压补偿，高性价比，安装灵活，适配工艺监控和环保粗算；
6. 混合废气临时环保抽检（DN600，任意温压 / 杂质，粗放监测）：防腐耐高温皮托管流量计 + 外接积算仪，成本极低，安装快，即插即用，满足临时监测要求。
