差压式蒸汽流量计选型方法

一、选型前必须确认的 6 个基础参数

1. 介质：饱和蒸汽 / 过热蒸汽
2. 管道口径：DN
3. 工作压力：*大工作压力（MPa）
4. 工作温度：*高工作温度（℃）
5. 流量范围
   • 常用：*大流量、常用流量、*小流量（t/h 或 kg/h）
6. 安装条件：是否有足够直管段、管道走向（水平 / 垂直）

二、节流装置类型选择（核心）

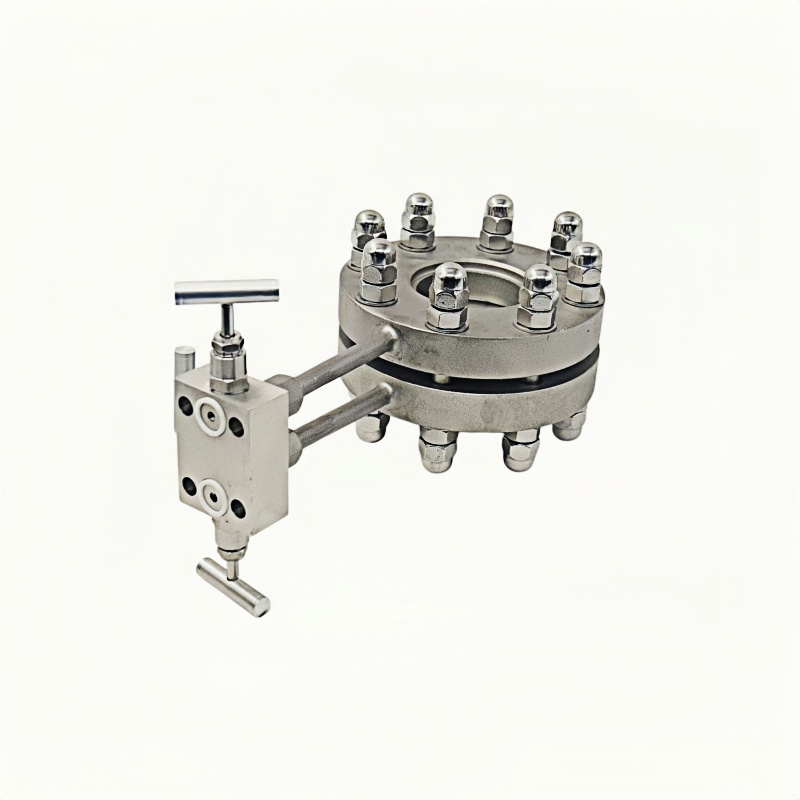

1. 孔板流量计（*常用、性价比*高）

• 适用：大多数蒸汽、干净介质、中温中压
• 优点：加工简单、成本低、易检定、通用性强
• 推荐：DN50～DN600 蒸汽管道优先选用
•

2. 喷嘴流量计（高温高压、电厂主蒸汽专用）

• 适用：高温、高压、高流速、长周期运行
• 优点：压损较小、耐冲刷、寿命长、精度稳定
• 推荐：电厂锅炉主蒸汽、再热蒸汽、过热蒸汽

3. 文丘里管（大口径、低压损、低流速）

• 适用：大口径、低压损要求、低压力蒸汽
• 优点：压力损失*小
• 推荐：供热主管网、大口径低压蒸汽

三、按压力与温度选型

1. 常温中压饱和蒸汽
   • 压力：≤1.6MPa / 温度≤200℃
   • 选型：标准孔板 + 普通差压变送器
2. 高温高压过热蒸汽（电厂常用）
   • 压力：2.5MPa/4.0MPa/6.4MPa/10MPa 以上
   • 温度：＞250℃，可达 550℃+
   • 选型：喷嘴 + 高温型差压变送器 + 冷凝罐
3. 高压差、小流量
   • 选用大量程差压变送器（如 0～40kPa、60kPa）
4. 低压、大流量
   • 选用小量程差压变送器（如 0～2.5kPa、6kPa）

四、取压方式选择

1. 角接取压
   • 适用：孔板、喷嘴
   • 适合：高压、高温、小口径
2. 法兰取压
   • 适用：中低压、中等口径
   • 安装、检修方便，工程*常用
3. 径距取压（D-D/2 取压）
   • 适用：大口径、长管线
   • 多用于电厂、热力管网

五、必须配置：温压补偿 + 流量计算机 / 积算仪

• 温度信号：PT100 / 热电偶
• 压力信号：压力变送器
• 计算：质量流量 = f (差压、温度、压力、密度)

• 直接输出 吨 / 小时（t/h）
• 满足贸易结算、能耗考核、计量结算要求

六、量程与差压计算（选型关键）

1. *小流量应 ≥ 满量程的 10%
2. 常用流量应在 满量程的 50%～70% 区间
3. 差压值一般选择：
   • 常规：0～10kPa、16kPa、25kPa、40kPa
   • 高压大流量：60kPa、100kPa

七、材质选型

1. 节流件（孔板 / 喷嘴）：
   • 中温中压：20# 钢、304 不锈钢
   • 高温高压：12Cr1MoV、合金钢
2. 法兰 / 取压管：20#、304、316L
3. 垫片：金属石墨缠绕垫

八、安装条件要求

1. 直管段：
   • 孔板：前≥10D，后≥5D
   • 喷嘴：前≥15D，后≥5D
2. 水平 / 倾斜管道优先
3. 必须配冷凝罐、三阀组、排污阀
4. 取压管避免积水、气囊

九、输出与远传（标准配置）

• 差压变送器：4～20mA
• 温度、压力信号：4～20mA
• 积算仪 / 流量计算机：
  • 4～20mA
  • 脉冲
  • RS485（Modbus-RTU）
• 可直接接入 DCS、PLC、热力计量系统

十、选型建议
