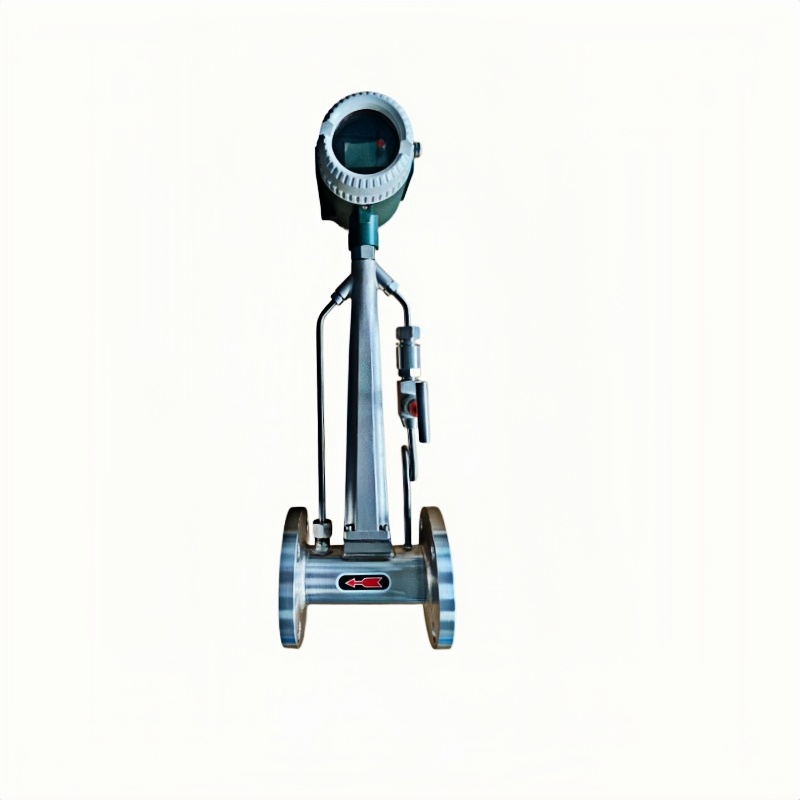

蒸汽流量计安装方法

一、安装前准备

1. 确认流量计型号、口径、压力等级、温度范围与现场工况一致。
2. 检查管道内无焊渣、杂物、铁锈，管道清洁干净。
3. 确认安装点满足直管段要求：
   • 上游直管段长度：≥10DN
   • 下游直管段长度：≥5DN
4. 远离弯头、三通、阀门、变径、泵等扰动源，避免涡流影响测量精度。
5. 确认管道内蒸汽始终满管，无气液两相严重夹带。

二、安装方向与流向

1. 严格按照表体流向箭头安装，不得反装。
2. 推荐水平安装，变送器表头朝上或侧向，避免冷凝水进入表头内部。
3. 垂直安装时，蒸汽必须自下而上流动，严禁自上而下流动。
4. 高温蒸汽（＞250℃）建议采用分体式安装，显示部分远离高温管道。

三、法兰与密封安装

1. 法兰与管道同轴，两法兰平行，不得强行扭曲对接。
2. 垫片采用金属石墨缠绕垫或耐高温高压垫片，不得使用普通橡胶垫。
3. 螺栓对角均匀紧固，保证密封可靠、受力均匀。
4. 法兰焊接质量良好，无焊瘤、无错口、无毛刺。

四、高温、高压安装注意事项

1. 过热蒸汽、高压蒸汽应选用耐高温型传感器。
2. 环境温度过高时，变送器可加装散热管 / 冷凝弯进行隔热。
3. 避免强烈振动，振动大的管道应加装管道支架。
4. 室外安装需加装防雨、防晒、防尘罩。

五、冷凝水与疏水措施

1. 蒸汽管道低点必须设置疏水阀，及时排出冷凝水，防止水击、积水。
2. 安装位置避免处于管道 “U 型” 积水段。
3. 确保流量计测量部位无积液、无气泡干扰。

六、接线与电气安装

1. 接线盒出线口朝下安装，防止雨水、冷凝水流入。
2. 电缆采用屏蔽电缆，布线远离动力线、强电磁干扰源。
3. 防爆现场必须使用防爆电缆，严格按防爆规范接线密封。
4. 接地线可靠连接，不得与强电共用接地。

七、安装后检查

1. 确认流向正确、法兰无泄漏、螺栓紧固到位。
2. 确认管道无明显振动、无异常噪声。
3. 通电预热，检查温度、压力、流量显示正常。
4. 确认温压补偿功能投入，输出信号稳定。
