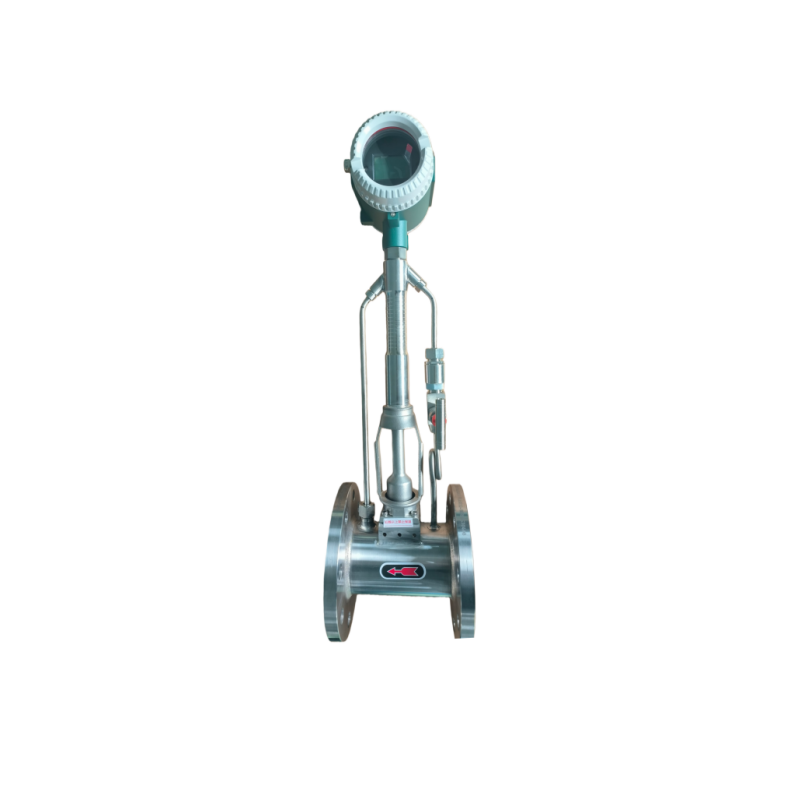

蒸汽用涡街流量计来测量

一、产品概述

二、主要技术参数

• 公称通径：DN15～DN300
• 适用介质：饱和蒸汽、过热蒸汽
• 公称压力：PN16、PN25、PN40（可按工况定制）
• 介质温度：常规 0～250℃，高温型可达 350℃
• 测量精度：液体优于 ±1.0%；气体、蒸汽优于 ±1.5%
• 输出信号：4～20mA、脉冲、RS485（Modbus‑RTU）
• 温压补偿：可选一体化温度、压力补偿，直接显示质量流量
• 供电方式：DC24V 或 AC220V
• 连接方式：法兰连接
• 壳体材质：碳钢、不锈钢
• 防护等级：IP65
• 防爆等级：Ex d IIB T6 Gb（可选）

三、选型要点

1. 区分介质为饱和蒸汽或过热蒸汽
2. 提供工作压力、温度、常用流量、*大流量
3. 确认管道口径、安装空间与直管段条件
4. 选择是否需要温压补偿、远传输出、防爆功能
5. 蒸汽工况优先选用抗振动、抗干扰性能较好的结构

四、安装要求

• 直管段：上游≥10D，下游≥5D
• 远离泵、压缩机、调节阀等振动及流场干扰源
• 水平安装时，传感器探头可水平安装在管道侧面或上方
• 垂直安装时，蒸汽流向建议自下而上
• 确保管道内充满介质，无冷凝水积聚影响测量
• 法兰对接同心，密封可靠，避免泄漏

五、典型应用

• 锅炉出口蒸汽计量
• 换热站、供热管网蒸汽计量
• 纺织、印染、食品、化工行业蒸汽能耗监测
• 电厂、工业园区蒸汽分配计量
• 企业能源管理、蒸汽结算计量

备注

售后服务与质保

• 所有产品质保 2 年；
• 免费提供电话技术咨询、安装调试指导等服务；
• 可协商安排工程师上门指导安装、调试，仅收取合理差旅费用；
• 采购量大可享受免费上门安装、调试指导服务。
