大口径冷却水流量计通常指适配 DN300 及以上 冷却水管道的计量仪表，主要用于电厂循环冷却水总管、钢铁厂高炉冷却水干线、城市工业冷却水主管网、大型冷却塔循环水系统等场景，工况特点是流量大、介质含少量悬浮物 / 水垢、安装空间受限、改造难度高，主流适配类型为 插入式电磁流量计、外夹式超声波流量计、管道式电磁流量计，以下是详细选型、安装及应用要点。


一、 大口径冷却水流量计适配类型及核心特性

1. 插入式电磁流量计（大口径导电冷却水优先选择）

• 核心优势
  1. 安装成本低，改造难度小：无需切断整根大口径管道，仅需在管道上开孔焊接安装法兰即可完成安装，大幅缩短施工周期、降低停水损失，尤其适合老旧管网改造。
  2. 抗杂质防堵塞，维护便捷：探头结构简单，无节流件和活动部件，不会被冷却水中的泥沙、悬浮物堵塞；支持带压插拔探头，无需停水即可在线清洁、校准，维护成本低。
  3. 测量稳定，量程比宽：量程比可达 1:100，能覆盖冷却水系统从低负荷（冬季）到满负荷（夏季）的流量波动；测量精度不受介质温度、压力、粘度变化影响，精度可达 ±1.0% R~±1.5% R。
  4. 适配超大口径：单探头适配 DN300~DN3000 管道，超大口径（DN1000 以上）可采用多探头平均测量，消除管道内流速分布不均的影响，提升测量精度。
• 技术参数
  • 适配口径：DN300~DN3000；
  • 工作温度：-20℃~180℃；压力范围：0~4.0MPa；
  • 传感器防护等级：IP68，可长期浸泡在地下管道井中；
  • 输出信号：4-20mA、RS485（Modbus-RTU），支持流量累计与远传。
• 适配场景：电厂循环冷却水总管、钢铁厂高炉冷却水干线、化工园区冷却水主管网。
• 局限：无法测量纯水或低电导率冷却水；探头易结垢，需定期清洁。

技术参数:

◆ 仪表精度：管道式0.5级、1.0级；插入式2.5级

◆ 橡胶材质衬里: ≤65℃

◆ 测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆ 流速范围：0.2～10m/s
◆ 环境温度：-40℃～ 60℃
◆ 介质温度：聚四氟乙烯衬里≤180℃
◆ 防爆标志：ExmibdⅡBT4
◆ 外磁干扰：≤400A/m
◆ 外壳防护： IP65，IP67，IP68
◆ 输出信号：4～20mA.DC，负载电阻0～750Ω
◆ 通讯输出：RS485或CAN总线
◆ 电源电压：90～220V.AC、24±10%V.DC
◆ zui大功耗：≤10VA

2. 外夹式超声波流量计（大口径 / 非接触式改造优选）

• 核心优势
  1. 非接触安装，零施工破坏：无需在管道上开孔、焊接，直接将探头固定在管道外壁即可，安装过程不影响冷却水系统运行，适合无法停水的关键管网。
  2. 无压损，节能显著：无侵入式部件，水流通过时无压力损失，不会增加水泵运行负荷，长期运行可节省大量能耗。
  3. 适配范围极广：可适配 DN25~DN6000 的几乎所有材质管道（碳钢、不锈钢、铸铁、PVC 等）；能测量导电 / 非导电冷却水（包括纯水），含少量气泡、悬浮物也不影响测量。
  4. 维护成本极低：无磨损、无堵塞风险，日常仅需定期清理探头与管道接触面的污垢、锈迹，重新涂抹耦合剂即可。
• 技术参数
  • 适配口径：DN300~DN6000；
  • 测量精度：±1.0% R~±2.0% R（受管道材质、壁厚、结垢影响）；
  • 工作温度：-40℃~160℃；
  • 传输距离：传感器与转换器分体安装，电缆传输距离可达 1000m。
• 适配场景：老旧厂区冷却水总管改造、大型冷却塔循环水计量、临时流量监测、纯水冷却系统主管网。
• 局限：测量精度受管道结垢、壁厚不均匀影响；需保证管道内水流满管，否则误差大幅增加。

3. 管道式电磁流量计（新建大口径管网优选）

• 核心优势
  1. 测量精度高：精度可达 ±0.5% R~±1.0% R，重复性好，适合工艺冷却水的精准计量和能耗核算。

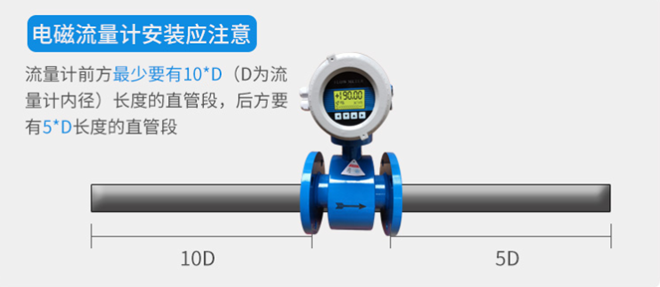

  2. 流场适应性强：测量管为直通式，内壁光滑，对水流流场干扰小，直管段要求相对宽松（上游≥10DN、下游≥5DN）。
  3. 耐用性好：内衬可选橡胶（耐磨）、PTFE（耐酸碱），电极可选 316L 不锈钢、哈氏合金，适配不同腐蚀性的冷却水工况；防护等级可达 IP68，适应户外潮湿环境。
• 技术参数
  • 适配口径：DN300~DN3000；
  • 量程比：1:100；
  • 工作压力：0.6~2.5MPa（可定制高压型号）。
• 适配场景：新建电厂循环冷却水总管、新建化工园区冷却水主管网、高精度工艺冷却水计量。
• 局限：安装需切断管道，施工成本高；大口径型号体积大、重量重，对安装空间和管道支撑要求高。

二、 核心选型要点

1. 按工况快速选型对照表

2. 通用选型原则

1. 介质适配原则
   • 导电冷却水（含矿物质、悬浮物）：优先选插入式 / 管道式电磁流量计，测量稳定、维护少；
   • 纯水 / 低电导率冷却水：禁用电磁流量计，选外夹式超声波流量计；
   • 含腐蚀性的工艺冷却水：选PTFE 内衬电磁流量计或316L 不锈钢探头超声波流量计。
2. 安装条件适配原则
   • 新建管道：选管道式电磁流量计，一次安装到位，长期稳定运行；
   • 老旧管网改造、可停水开孔：选插入式电磁流量计，性价比高；
   • 老旧管网改造、无法停水开孔：选外夹式超声波流量计，零施工破坏。
3. 精度与成本平衡原则
   • 贸易结算、高精度计量：选管道式电磁流量计或多探头插入式电磁流量计；
   • 过程监测、临时计量：选外夹式超声波流量计，成本低、安装快。

三、 安装与维护规范

1. 安装关键要求

（1） 插入式电磁流量计安装要求

• 开孔位置：选择管道水平段的上半部分（避免底部积垢、顶部积气），探头插入深度需达到管道中心轴线位置（测量*大流速区域）；
• 直管段要求：上游≥10DN、下游≥5DN，远离弯头、阀门、泵出口≥20DN；
• 带压安装：需配套带压开孔装置，严禁在管道带压状态下直接焊接法兰（需先停水降压）。

（2） 外夹式超声波流量计安装要求

• 安装位置：选择管道水平段，探头安装在管道两侧水平位置（保证水流满管，避免气泡干扰）；
• 管道预处理：打磨探头安装区域的管道外壁，去除锈迹、油漆，保证探头与管道紧密贴合；
• 耦合剂使用：涂抹专用超声波耦合剂，消除探头与管道之间的空气，确保信号传输稳定。

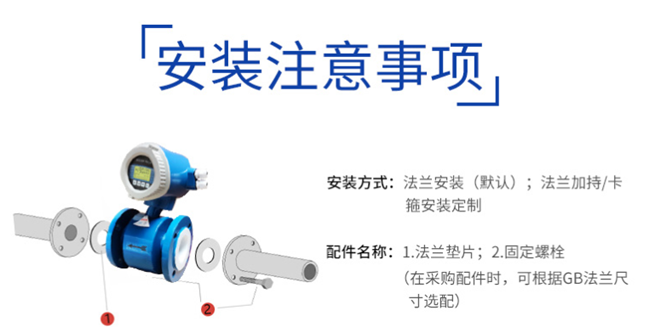

（3） 管道式电磁流量计安装要求

• 管道支撑：大口径型号重量大，需在流量计前后加装管道支架，避免流量计承受管道重量导致变形；
• 接地要求：流量计外壳需可靠接地，接地电阻≤4Ω，消除静电干扰，尤其在强电磁干扰环境下。

2. 日常维护要点

1. 插入式电磁流量计维护
   • 每 3~6 个月用带压插拔工具取出探头，清洁电极表面的水垢、悬浮物，用软布擦拭，严禁用钢丝球刮擦；
   • 检查探头密封圈是否老化，若有泄漏及时更换。
2. 外夹式超声波流量计维护
   • 每 1~3 个月清理探头与管道接触面的污垢，重新涂抹耦合剂；
   • 检查探头固定螺栓是否松动，避免探头移位导致测量误差。
3. 管道式电磁流量计维护
   • 每 6~12 个月检查测量管内衬是否破损、电极是否结垢，若结垢严重可采用弱酸清洗（注意内衬耐酸性能）；
   • 定期校准流量计，贸易结算用每年校准一次，过程监测用每 2~3 年校准一次。

四、 节能应用价值

1. 监测总管冷却水流量，结合各支路流量数据，识别管网泄漏点（总管流量与支路流量总和差值过大即为泄漏），减少水资源浪费；
2. 对比冷却水进水 / 回水流量和温度，计算系统换热效率，指导冷却塔、换热器的清洗维护，提升换热效果；
3. 基于流量数据优化水泵变频运行参数，避免 “大泵小流量” 的低效运行工况，降低水泵能耗。
